Rincian Produk
Tempat asal: Baoji, Cina
Nama merek: LIHUA
Sertifikasi: ISO9001, TUV etc.
Nomor model: LH-WN
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 5 buah
Harga: US dollar $25/pc--US dollar $85/pc
Kemasan rincian: Dibungkus dengan busa yang terkandung dalam kotak kayu lapis untuk ekspor
Waktu pengiriman: 3-15 hari kerja
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 5000 pcs per bulan
Nama Produk: |
flensa titanium WN |
Standar: |
ASME B16.5 |
Bahan: |
gr1, gr2, gr5, gr7, gr12 |
Aplikasi: |
Industri kimia |
Permukaan Penyegelan: |
RF, FF, TG, RJ, dll. |
Ukuran: |
NPS 1/2 - NPS 24(DN 10 - 2000) |
Tekanan: |
150#-2500# |
Permukaan: |
Dipoles |
teknik: |
Ditempa dan Mesin CNC |
Inspeksi: |
Pengujian Ultrasonik & Laporan Uji Bahan EN10204.3.1 |
Nama Produk: |
flensa titanium WN |
Standar: |
ASME B16.5 |
Bahan: |
gr1, gr2, gr5, gr7, gr12 |
Aplikasi: |
Industri kimia |
Permukaan Penyegelan: |
RF, FF, TG, RJ, dll. |
Ukuran: |
NPS 1/2 - NPS 24(DN 10 - 2000) |
Tekanan: |
150#-2500# |
Permukaan: |
Dipoles |
teknik: |
Ditempa dan Mesin CNC |
Inspeksi: |
Pengujian Ultrasonik & Laporan Uji Bahan EN10204.3.1 |

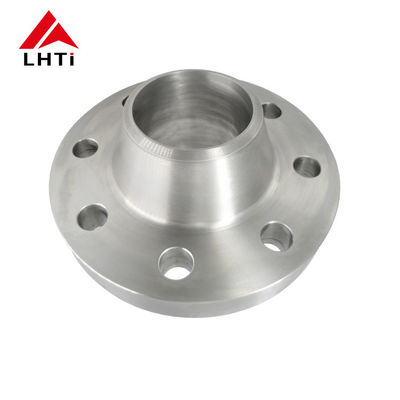

Flange titanium las leher tekanan tinggi WN flange untuk industri kimia
1. Perusahaan Kami
Sebagai produsen terkemuka produk titanium selama lebih dari 16 tahun, kami telah mengekspor flensa titanium ke banyak negara, termasuk Italia, Rusia, Turki dan Chili dll. Kualitas produk kami diakui secara luas.Jadi Anda harus memiliki kepercayaan pada perusahaan kami.
2. Informasi Produk Flange Leher Las Titanium
Bahan:Gr1, Gr2, Gr5, Gr7, Gr12
Standar:ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Ukuran:1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000) .
Kelas Tekanan: PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 meskipun PN250/ 150LB, 250LB ,300LB, 400 LB,500LB, 600 LB,900LB, 1500LB,2500LB.
Permukaan Penyegelan:RF, FF, TG, RJ dll.
Teknik:Katak dan Mesin CNC
Keuntungan:
3.Spesifikasi Flange Leher Las Titanium
Spesifikasi untuk Flange Leher Las Titanium Kelas 150
| Flange Leher Las Titanium Kelas 150 | ||||||||||
| nomorPipa Ukuran |
Flange Dia. | flange tebal | Hub Dia.Di Pangkalan | Mengangkat Wajah Dia. | Hub Dia.di titik las | Tidak. dari lubang |
dia. dari Baut |
dia.Dari lingkaran baut |
Membosankan dia. |
Panjangnya Melalui Hub |
| 1/2 | 3-1/2 | 16/7 | 1-3/16 | 1-3/8 | 0,84 | 4 | 1/2 | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 11-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 11/9/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10,75 | 12 | 7/8 | 14-1/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 11-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 11/5/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29-1/2 | 23.25 | 6 |
Spesifikasi untuk Flange Leher Las Titanium kelas 300
| Flange Leher Las Titanium Kelas 300 | ||||||||||
| nomorPipa Ukuran |
Flange Dia. | Flange Tebal. | Hub Dia.Di Pangkalan | Mengangkat Wajah Dia. | Hub Dia.Di Titik Las | Tidak. dari lubang |
dia. Dari Baut |
dia.Dari lingkaran baut |
Membosankan dia. |
Panjangnya Melalui Hub |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0,84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 11-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 11/2/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |

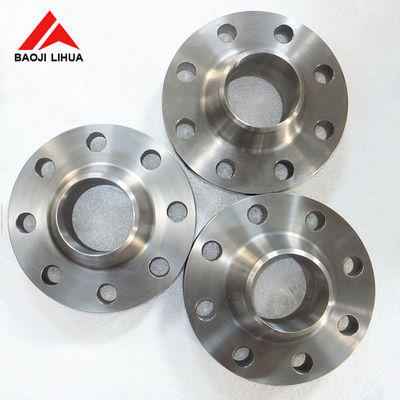

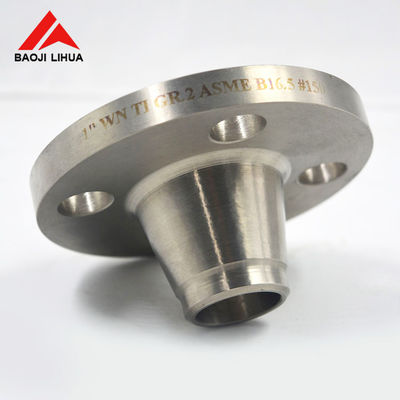

4. Gambar Rinci Flange Leher Las Titanium
(1) Bahan Baku Flange Leher Las Titanium
(2) Uji Flange Leher Las Titanium
5. Produk Terkait Flange Leher Las Titanium
6. Semua tes Flange Leher Las Titanium
Pengujian visual (VT)
Pengujian Ultrasonik (UT)
Pengujian Radiografi (RT)
Pengujian partikel magnetik (MT)
Pengujian Penetrant / Pewarna menembus (PT)
Pengujian Arus Eddy (ET)
Emisi Akustik (AE)
7. Persyaratan Tarik Flange Leher Las Titanium
| Nilai | Kekuatan tarik (min) | Kekuatan hasil (min) | Pemanjangan(%) | ||
| ksi | M Pa | ksi | M Pa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
