Rincian Produk
Tempat asal: Cina, Shaanxi, Baoji (Lembah titanium Cina)
Nama merek: LHTi
Sertifikasi: ISO9001:2015
Nomor model: WN
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 buah
Harga: $35-258 / pc
Kemasan rincian: Packing standar ekspor: melindungi busa dan EPE di dalam dan kotak kayu lapis di luar.
Waktu pengiriman: 10-15 HARI
Syarat-syarat pembayaran: L/C, T/T, D/P, D/A, Western Union
Menyediakan kemampuan: 100000 pcs per bulan
Bahan: |
Titanium Gr2 Gr5 Gr7 |
Jenis: |
WN (flange leher las) |
Standar: |
ASME/ASTM B16.5 |
Ukuran: |
1/2''~80" |
KELAS: |
Kelas 150 kelas 300 kelas 600 kelas 900 kelas 1500 |
Tes kualitas: |
UT, PT dll. |
MOQ: |
1 pc |
Tes pihak ketiga: |
TUV, SGS, BV dll. |
Nama produk: |
Mesin CNC UNS R50400 UNS R56400 F2 Titanium Flange bl Blind flange |
Bahan: |
Titanium Gr2 Gr5 Gr7 |
Jenis: |
WN (flange leher las) |
Standar: |
ASME/ASTM B16.5 |
Ukuran: |
1/2''~80" |
KELAS: |
Kelas 150 kelas 300 kelas 600 kelas 900 kelas 1500 |
Tes kualitas: |
UT, PT dll. |
MOQ: |
1 pc |
Tes pihak ketiga: |
TUV, SGS, BV dll. |
Nama produk: |
Mesin CNC UNS R50400 UNS R56400 F2 Titanium Flange bl Blind flange |

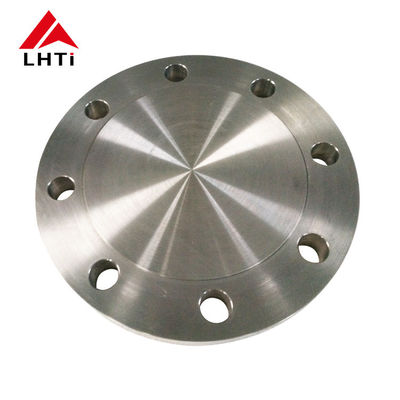

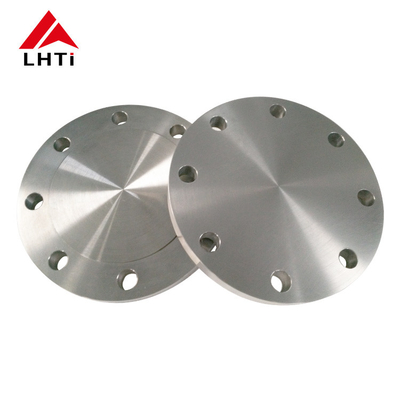

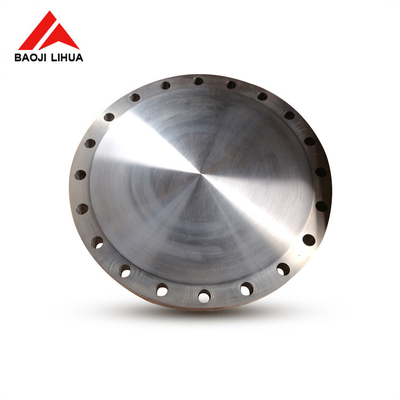

Mesin CNC UNS R50400 UNS R56400 F2 Titanium Flange Blind Flange Blind
BL flange juga dikenal sebagai blind flange. ini adalah bentuk sambungan flange. sebenarnya flange tanpa lubang di tengah. salah satu fungsinya adalah untuk memblokir ujung pipa,dan yang lain adalah untuk memfasilitasi penghapusan puing-puing di pipa selama pemeliharaanSejauh efek blokir yang bersangkutan, ia memiliki efek yang sama seperti tutup dan colokan. tapi tidak ada cara untuk membongkar colokan, sementara ikatan flange diperbaiki dengan baut,yang sangat nyaman untuk dibongkar.
Nama produk: Titanium Blind Flange
Standar: ANSI / ASME B16.5
Bahan: Gr1 Gr2 Gr5 Gr7 Gr12
Aplikasi: Industri kimia
Harga satuan: $25/pc-$85/pc
Permukaan penyegelan: RF, FF, TG, RJ dll.
Ukuran: NPS 1/2 - NPS 24 ((DN 10 - 2000)
Tekanan: 150#-2500#
Permukaan: Dipoli >
Teknik: Dipalsukan dan Mesin CNC
Pemeriksaan: UT% PT%
Sertifikat: ISO9001, TUV dll.
Semua tes kualitas Titanium BL Flange:
Pengujian visual (VT)
Uji Ultrasonik (UT)
Pengujian Radiografi (RT)
Pengujian partikel magnetik (MT)
Penetrant Testing/Dye Penetrate (PT)
Pengujian Eddy Current (ET)
Emisi Akustik (AE)
Gambar Rincian Titanium BL Flange:
| Titanium Blind Flange Kelas 150 | ||||||
| Nom. Ukuran pipa | Flange Dia. | Ketebalan Flange | Dia mengangkat wajahnya. | Jumlah lubang | Dia. dari baut | Dia. dari Bolt Circle |
| 1/2 | 3-1/2 | 7/16 | 1-3/8 | 4 | 1/2 | 2-3/8 |
| 3/4 | 3-7/8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | 1/2 | 3-1/2 |
| 1-1/2 | 5 | 11/16 | 2-7/8 | 4 | 1/2 | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 3 | 7-1/2 | Pembagian, 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | Pembagian, 15/16 | 5-1/2 | 8 | 5/8 | 7 |
| 4 | 9 | Pembagian, 15/16 | 6-3/16 | 8 | 5/8 | 7-1/2 |
| 5 | 10 | Pembagian, 15/16 | 7-5/16 | 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 3/4 | 9-1/2 |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | 23-1/2 | 1-7/16 | 18-1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27-1/2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 |
| Titanium Blind Flange Kelas 300 | ||||||
| Nom. Ukuran pipa | Flange Dia. | Ketebalan Flange | Dia mengangkat wajahnya. | Jumlah lubang | Dia. dari baut | Dia. dari Bolt Circle |
| 1/2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1/2 | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1/2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | 5/8 | 3-7/8 |
| 1-1/2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
| 2 | 6-1/2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2-1/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
