Rincian Produk
Tempat asal: Baoji, Cina
Nama merek: LIHUA
Sertifikasi: ISO9001, TUV etc.
Nomor model: LH-WN
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 5 buah
Harga: US dollar $25/pc--US dollar $85/pc
Kemasan rincian: Dibungkus dengan busa yang terkandung dalam kotak kayu lapis untuk ekspor
Waktu pengiriman: 3-15 hari kerja
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 5000 pcs per bulan

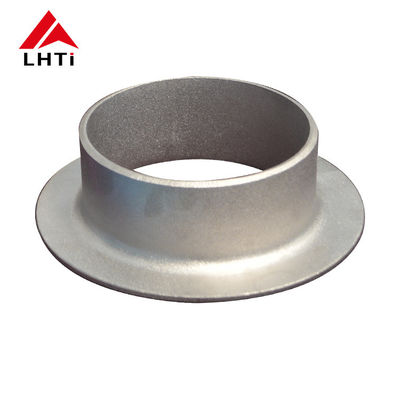

Nama produk: |
Rintisan Titanium Berakhir |
Standar: |
ASME B16.9 |
Bahan: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Aplikasi: |
Industri kimia |
Jenis: |
Pola pendek, Pola panjang |
Ukuran: |
NPS1/2″-48″ (DN15-1200) |
Ketebalan dinding: |
Sch10s—Sch80s atau lebih besar hingga Sch160s |
Permukaan: |
Pengawetan, Poles, Peledakan Pasir |
Teknik: |
Mulus/Dilas |
Inspeksi: |
Pengujian Ultrasonik & Laporan Uji Material EN10204.3.1 |
Nama produk: |
Rintisan Titanium Berakhir |
Standar: |
ASME B16.9 |
Bahan: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Aplikasi: |
Industri kimia |
Jenis: |
Pola pendek, Pola panjang |
Ukuran: |
NPS1/2″-48″ (DN15-1200) |
Ketebalan dinding: |
Sch10s—Sch80s atau lebih besar hingga Sch160s |
Permukaan: |
Pengawetan, Poles, Peledakan Pasir |
Teknik: |
Mulus/Dilas |
Inspeksi: |
Pengujian Ultrasonik & Laporan Uji Material EN10204.3.1 |
GR2 Titanium Stub Ends harga ASME B16.9
1Perusahaan kami.
Sebagai produsen terkemuka produk titanium selama lebih dari 16 tahun, kami telah mengekspor flange titanium ke banyak negara, termasuk Italia, Rusia, Turki dan Chili dll.Kualitas produk kami diakui secara luasJadi kau harus percaya pada perusahaan kami.
2. Informasi Produk Titanium Weld Neck Flange
Bahan:Gr1, Gr2, Gr5, Gr7, Gr12
Standar:ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Ukuran:1/2" ~ 30" NB, NPS 1/2 - NPS 24 (DN 10 - 2000).
Teknik: tanpa jahitan / dilas /Diproses dengan mesin CNC
Keuntungan:
Informasi produk Titanium Stub End Gr2
Kelas:GR1 GR2 GR5 GR7 GR9 GR12
Standar:ASME B16.9
Jenis:Pola pendek, pola panjang
Techique:Tanpa jahitan/diselap
Ukuran:NPS1/2′′-48′′ (DN15-1200)
Ketebalan dinding:Sch10s Sch80s atau lebih besar sampai Sch160s
Permukaan:Pengolahan, Pembersihan, Pengeboran Pasir
Keuntungan Titanium Stub End Gr2
Kepadatan rendah
Kekuatan Tinggi
Ketahanan korosi yang sangat baik
Konduktivitas termal yang baik
Manufaktur Presisi
Ringan
Rasio kekuatan berat yang sangat baik
Ketahanan suhu tinggi
Ketahanan suhu rendah
Umur Pelayanan yang Panjang
Gambar Detail Titanium Stub Gr2 Ends
Aplikasi Titanium Stub End Gr2
Saluran pipa tekanan tinggi di industri minyak dan gas
Peralatan pengolahan pulp dan kertas
Teknik kapal dan pembuatan kapal
Layanan air dan air laut
Proses kimia yang melibatkan media oksidasi dan asam oksidasi
Fitur Konstruksi, Standar dan Manfaat Titanium Stub Ends GR2
Titanium Fitting Grade 2 adalah fittings yang dilas dengan butt yang terbuat dari titanium kelas 2 murni secara komersial (UNS R50400).Seperti yang ditunjukkan pada Gambar 1Biasanya digunakan dengan flanges atau gasket yang dipotong untuk membentuk perakitan bolted. Diameter luar dan ketebalan dinding bagian pipa lurus harus sama dengan pipa.Ketebalan lap P tidak boleh kurang dari ketebalan nominal dinding pipa tDiameter lap G sesuai dengan permukaan mesin standar dari flange RF. Fillet harus disediakan antara lapisan pipa yang tumpang tindih dan lurus untuk menghindari konsentrasi tegangan.Radius filet R sesuai dengan radius yang ditentukan untuk flange lap atau gasket
Spesifikasi untuk kelas 300 Titanium stub Ends
| Stub Ends ukuran | ||||||||||
| Nom. Pipa Ukuran |
Flange Dia. | Flange tebal. | Hub Dia, di Pangkalan. | Dia mengangkat wajahnya. | Hub Dia di Weld Point. | Tidak, tidak. dari Lubang |
Dia. Dari Bolt |
Dia. dari Lingkaran Bolt |
Membosankan Dia. |
Panjang Melalui Hub |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |
4. Gambar RincianTitanium Stub Ends
(2) PengujianTitanium Stub Ends
5. Produk terkait dari Titanium Weld Neck Flange
6Semua tes Titanium Weld Neck Flange
Pengujian visual (VT)
Uji Ultrasonik (UT)
Pengujian Radiografi (RT)
Pengujian partikel magnetik (MT)
Penetrant Testing/Dye Penetrate (PT)
Pengujian Eddy Current (ET)
Emisi Akustik (AE)
7. Persyaratan keteganganTitanium Stub Ends
| Kelas | Kekuatan tarik ((min) | Kekuatan hasil ((min) | Perpanjangan ((%) | ||
| KSI | M Pa | KSI | M Pa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
