Batang Titanium ASTM F67 Gr1 untuk Implan

Batang Titanium ASTM F67 Gr1 untuk Implan

Grade 1 adalah grade titanium paduan yang paling lunak dan paling murni, dan di dalam tubuh kelembutan itulah intinya. Di mana Grade 5 dipilih untuk menahan beban, Grade 1 dipilih di mana komponen harus dibengkokkan, diulir, dicap, atau ditarik menjadi bentuk tanpa retak: pelat dan jala kranial, staples bedah, kawat halus, foil, dan pengencang implan kecil. Batang ini diproduksi sesuai ASTM F67 dengan oksigen dijaga maksimum 0,18 persen, dipasok dari 1 mm hingga 100 mm, ditempa, digulung, dan dianil, dipoles, dan dipasivasi.

Apa yang Dibutuhkan ASTM F67 Grade 1

F67 bukanlah standar kemurnian komersial dengan label medis yang terpasang. Ini menetapkan batas interstitial yang lebih ketat daripada ASTM B265 dan menambahkan persyaratan mikrostruktur dan permukaan yang tidak dicakup oleh sertifikat tujuan umum.

Di Mana Grade 1 Mendapatkan Tempatnya dalam Implan

Modulus titanium sekitar 105 GPa dibandingkan 200 GPa untuk baja tahan karat dan 110 GPa untuk krom kobalt, dan Grade 1 berada di ujung lunak dari rentang itu. Pelat kranial 0,5 mm atau jala 1 mm dapat dikontur dengan tangan di ruang operasi dan akan mempertahankan bentuknya setelah dibengkokkan, tanpa pantulan yang akan meninggalkan celah terhadap tulang. Kawat halus yang ditarik dari Grade 1 digunakan untuk cerclage dan untuk fiksasi di mana diinginkan loop yang lebih lunak dan lebih daktil. Tidak ada bagian-bagian ini yang menahan beban utama kerangka, itulah sebabnya kekuatan rendah dari grade ini dapat diterima.

Pembentukan Dingin Bagian Halus

Kawat dan batang kecil ditarik dingin dalam beberapa tahap dengan anil antara pada suhu 700 hingga 750 derajat C dalam vakum atau argon dengan kemurnian tinggi, diikuti dengan pengasaman untuk menghilangkan lapisan kaya oksigen. Ukuran butir dikontrol karena butir halus dan seragam memberikan kekuatan dan daktilitas yang dibutuhkan untuk tahap berikutnya; struktur butir kasar atau dupleks akan terlihat sebagai kulit jeruk dan retak di permukaan. Pelumas penarikan harus dihilangkan sepenuhnya sebelum anil, karena karbon yang tertinggal di permukaan berdifusi dan meningkatkan kekerasan secara lokal.

Pasivasi, Kebersihan, dan Ketertelusuran

Bagian jadi dipasivasi sesuai ASTM F86 dalam asam nitrat untuk mengembalikan film oksida setelah pemesinan dan untuk menghilangkan besi bebas yang terserap dari perkakas. Setiap langkah yang menyentuh material harus bebas dari tembaga, kuningan, dan baja karbon, karena satu partikel besi yang tertanam akan menjadi lubang korosi saat digunakan. Komponen dibersihkan secara ultrasonik, dikemas dalam lingkungan yang terkontrol, dan dilacak berdasarkan nomor panas dari sertifikat pabrik hingga lot jadi; sertifikat sesuai EN 10204 3.1 biasanya disediakan.

Jujur Tentang Batasan

Grade tarik 240 MPa tidak boleh ditawarkan untuk batang, sekrup tulang di bawah beban, atau perangkat fiksasi patah tulang apa pun yang menahan berat badan. Ketika desain membutuhkan lebih banyak kekuatan, jalurnya adalah titanium paduan Grade 4, atau Grade 5 ELI sesuai ASTM F136 pada 860 MPa ke atas. Pertanyaan yang tepat untuk pemasok bukanlah grade mana yang lebih murah, tetapi standar apa yang sebenarnya dipanggil oleh gambar, dan sertifikat harus mencantumkan F67, bukan B265.

Rentang Pasokan dan Pemesanan

Batang dipasok dari diameter 1 mm hingga 100 mm dalam panjang acak atau potongan, dipoles atau digerinda, dalam kondisi anil dengan perpanjangan sekitar 25 persen dan densitas 4,51 g/cm3. Tentukan diameter, panjang, kondisi, hasil akhir permukaan, dan standar, misalnya 6 mm Gr1 ASTM F67 anil, dipoles, 3000 mm. Batang dikirim dalam kotak kayu lapis dengan sertifikat pabrik dan daftar kemasan.

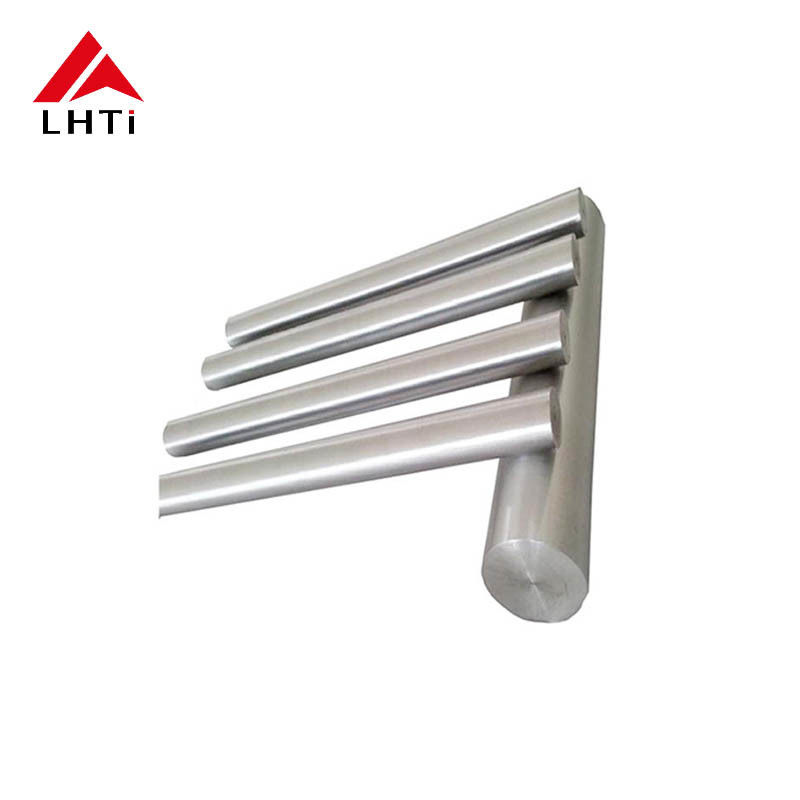

Gambar Produk
