Flange Titanium
Created with Pixso.

EN1092-01 Gr1 Gr2 Gr5 Titanium Plate Flange Flat Flange PN 10 untuk pipa industri di lingkungan korosif

EN1092-01 Gr1 Gr2 Gr5 Titanium Plate Flange Flat Flange PN 10 untuk pipa industri di lingkungan korosif

Nama merek: LHTi
Nomor Model: Flensa Leher Las
Jumlah Pesanan Minimum: 200 buah
harga: dapat dinegosiasikan
Ketentuan Pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Kemampuan Penyediaan: 500 Ton/Ton per Bulan
Informasi Rinci
Tempat asal:
Baoji, Tiongkok
Sertifikasi:
ISO9001,CE,etc
Spesifikasi:
Menyelesaikan
Kelas:
TA2
Tes kualitas:
Pengujian Ultrasonik
Suhu Kerja:
-60 ℃ ~ 250 ℃
Kisaran suhu:
-250°F hingga 800°F
Teknik:
Ditempa dan Mesin CNC
proses:
Membuang, Memotong, Mesin, dll.
Kelas material:
Titanium Kelas 2, Kelas 12
Standar eksekutif:
ANSI B16.5, GB/T9112
Segel Wajah:
RF, FF, TG, RJ dll.
Fitur:
Kekuatan tinggi, Ringan, Ekspansi termal rendah, Non-magnetik
Diameter lingkaran baut:
3.5 inci - 27.5 inci
Kelas Tekanan:
CL150
Aplikasi:
Minyak dan gas, kimia, pembangkit listrik, laut, kedirgantaraan
Warna:
Ti Alami
Kemasan rincian:
Kasus kayu lapis atau palet, atau sesuai kebutuhan Anda
Menyediakan kemampuan:
500 Ton/Ton per Bulan
Menyoroti:

Lingkungan Korosif Titanium Plate Flange

,

Flange plat titanium pipa industri

,

EN1092-01 Flange Plat Titanium

Deskripsi Produk

EN 1092-1 Gr1, Gr2, Gr5 Titanium Plate Flange Flat Flange PN 10 untuk pipa industri di lingkungan korosif

Pengantar:

Dalam sistem pipa industri, terutama yang beroperasi dilingkungan korosif, pemilihan flanges yang tepat sangat penting untuk memastikan baikintegritasdanumur panjangdari sistem.EN 1092-1 Gr1, Gr2, Gr5 Titanium Plate Flanges, termasukFlange datardesain denganPN 10Rating tekanan, dirancang untuk memberikan ketahanan yang lebih tinggi terhadapkorosi,tekanan tinggi, danserangan kimia.

Artikel ini akan memberikan gambaran umum tentangEN 1092-1Flanges, manfaat dariTitanium kelasdigunakan, dan aplikasi dariFlang plat Flang datar PN 10dalam pipa industri, terutama di lingkungan yang keras sepertipengolahan kimia,aplikasi laut, danpembangkit listrik.

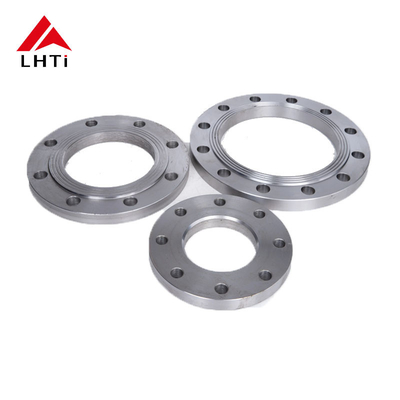

EN1092-01 Gr1 Gr2 Gr5 Titanium Plate Flange Flat Flange PN 10 untuk pipa industri di lingkungan korosif 0


Apa itu EN 1092-1?

EN 1092-1adalah standar Eropa untuk flange dan fittings flange. Ini mendefinisikan dimensi, tekanan nominal, dan desain flange yang digunakan dalam sistem pipa industri.Flangesproduk yang diproduksi sesuai dengan standar ini digunakan dalam berbagai industri, dan mereka harus memenuhi persyaratan yang ketat untukkekuatan,Kinerja penyegelan, danketahanan korosi.

PeraturanFlange pelatDesain mengacu pada flanges yangwajah datar(tanpa wajah yang diangkat), yang sering digunakan dalam situasi di mana koneksi sederhana diperlukan, dan penyegelan gasket disediakan antara dua permukaan kawin.

Fitur utama EN 1092-1 Gr1, Gr2, Gr5 Titanium Plate Flanges PN 10

1Tekanan nominal PN 10:

  • PeraturanPN 10Nomor tekanan menunjukkan bahwa flange dirancang untuk10 bar(145 psi) kondisi tekanan. ini cocok untuk aplikasi di mana persyaratan tekanan sedang, tetapi ketahanan korosi kritis.

2Titanium Grades: Gr1, Gr2, Gr5

  • Flanges ini tersedia dalam tiga jenis yang berbedaTitanium kelas:Kelas 1 (CP Titanium),Kelas 2 (CP Titanium), danKelas 5 (Ti-6Al-4V)Nilai-nilai ini berbeda dalam halkekuatan,ketahanan korosi, danKecocokanuntuk berbagai jenis lingkungan.

Titanium kelas 1 (Titan murni secara komersial):

  • Ketahanan Korosi: Ketahanan yang sangat baik terhadap berbagai lingkungan agresif, termasukair garam,klorida, danasam.
  • Aplikasi: Sering digunakan dalamlautdanpengolahan kimiaindustri.
  • Kekuatan: Kekuatan tarik sedang tetapi sangat baik untuk aplikasi yang membutuhkan kekuatan tinggiketahanan korosi.

Titanium kelas 2 (CP Titanium):

  • Ketahanan Korosi: Lebih unggul dari kebanyakan logam di lingkungan yang agresif.
  • Kekuatan: Kekuatan lebih tinggi dariKelas 1dengan kemampuan las dan ductility yang baik.
  • Aplikasi: Digunakan secara luas dilaut,bahan kimia, danbidang kedirgantaraanindustri di mana keduanyakekuatandanketahanan korosidiperlukan.

Kelas 5 Titanium (Ti-6Al-4V):

  • Komposisi paduan: Berisialuminiumdanvanadium, yang meningkatkan kekuatan dan ketahanan dibandingkan dengan titanium murni.
  • Kekuatan: Kekuatan tarik dan yield yang sangat baik, ideal untuk aplikasi yang membutuhkan tegangan tinggi.
  • Ketahanan Korosi: Baik, meskipun sedikit kurang dariKelas 1atauKelas 2.
  • Aplikasi: Digunakan dalamminyak dan gas lepas pantai,pembangkit listrik, danHeavy dutyaplikasi industri.

3Desain wajah datar:

  • PeraturanDesain Flat Flangememilikipermukaan penyegelan datartanpa wajah yang diangkat, yang membuatnya lebih mudah untuk menyelaraskan dengan sistem pipa.
  • Biasanya digunakan untuk sistem yang mengalami tekanan sedang, di manabahan gasketmemainkan peran penting dalam mencapai segel yang ketat.

4. Resistensi Korosi Superior:

  • Flanges titaniumsangat tahan terhadapkorosidalamlingkungan yang keras, terutamaklorida,asam sulfat,asam klorida, danair lautHal ini membuat mereka sangat cocok untukPabrik kimia,sistem pipa laut, danpabrik desalinasi.

Aplikasi dari EN 1092-1 Gr1, Gr2, Gr5 Titanium Plate Flange PN 10

Flang plat titaniumdigunakan secara luas di berbagai industri di manaketahanan korosi,toleransi tekanan, dankeandalanadalah pertimbangan utama. Berikut adalah beberapaaplikasiuntukEN 1092-1 Gr1, Gr2, Gr5 Titanium Plate Flanges PN 10:

1Pengolahan Kimia:

  • Pabrik kimiamenggunakan flanges ini dalam sistem yang menangani bahan kimia yang sangat korosif.TitaniumFlanges memberikan ketahanan yang sangat baik terhadap asam, alkali, dan zat agresif lainnya.Kapal reaktor,Kolom destilasi, danpipa transfer.

2. Aplikasi Laut dan Offshore:

  • Karenaketahanan korosi yang luar biasadalamair laut,TitaniumFlanges sangat ideal untuk digunakan ditambang minyak lepas pantai,pipa laut,pabrik desalinasi, danSistem pendingin air laut.

3. Generasi Listrik:

  • Di dalamnuklirdanpembangkit listrik tenaga panas, di mana paparan lingkungan yang keras, suhu tinggi, dan tekanan adalah umum, flang titanium digunakan dalamsistem pendingin,pipa untuk transportasi uap, danPeralatan konversi energi.

4Pengolahan air:

  • Titanium tahan terhadapbiofoulingdan korosi, membuat flanges ini cocok untukpengolahan airfasilitas, termasuk sistem penanganandesalinasi air lautatauPengolahan air limbah.

5. aerospace:

  • Di dalamaplikasi kedirgantaraan,Flanges titanium kelas 5digunakan di mana rasio kekuatan berat tinggi dan ketahanan terhadapkorosidiperlukan, seperti dalamSistem bahan bakar,sistem knalpot pesawat terbang, dankomponen pesawat ruang angkasa.

Ukuran dan Spesifikasi Flange

Flanges titanium, seperti yang bertemuEN 1092-1 PN 10Di bawah ini adalah gambaran umum dari dimensi dan spesifikasi khas:

Ukuran pipa nominal (NPS) Diameter lingkaran baut (BC) Ukuran baut Jumlah baut Ketebalan flange (T) Lebar wajah (F) Pengeboran (ID)
1/2 " 2.38" 5/8" 4 0.88" 0.50" 0.84"
1 " 3.00" 3/4 " 4 1.00" 0.56" 1.05"
2 " 4.38" 7/8" 8 1.12" 0.75" 2.07"
4" 6.75" 1 " 8 1.50" 1.00" 4.09"
6" 9.00" 1-1/4 " 12 1.75" 1.25" 6.13"
12" 13.50" 1-1/2 " 16 2.38" 1.50" 12.13"
24" 21.75" 1-3/4" 20 3.00" 2.00" 24.13"
  • Catatan: Ukuran dan variasi khusus dapat diproduksi untuk memenuhi persyaratan operasi tertentu.

Keuntungan Flang Plat Titanium

  • Ketahanan Korosi yang Tinggi: Titanium dikenal karena ketahanan superiornya terhadaplingkungan korosif, membuatnya ideal untuk industri yang menanganibahan kimia agresif,air garam, ataucairan asam.

  • Rasio kekuatan-ke-beratTitanium tinggirasio kekuatan/beratmembuatnya ideal untuk aplikasi di mana integritas struktural sangat penting, sambil meminimalkan berat badan.

  • Umur Pelayanan yang Panjang: Titanium flanges pamerandaya tahan yang sangat baik, memastikan umur layanan yang panjang bahkan dalam kondisi lingkungan yang ekstrim.

  • Mengurangi Biaya Pemeliharaan: Karena tinggiketahanan korosidankekuatan, flang ini mengurangi kebutuhan untuk pemeliharaan dan penggantian yang sering, menghasilkan penghematan biaya dari waktu ke waktu.


Kesimpulan

EN 1092-1 Gr1, Gr2, Gr5 Titanium Plate Flanges PN 10denganDesain Flat Faceadalah pilihan yang sangat baik untuksistem pipa industriyang beroperasi dilingkungan korosif. Apakah dipengolahan kimia,aplikasi laut,pembangkit listrik, ataupengolahan air,Flanges titaniummemastikankeandalan,kinerja jangka panjang, danbiaya efektifitas. KetersediaanGr1,Gr2, danGr5Tingkat titanium memungkinkan pengguna untuk memilih bahan yang optimal untuk kebutuhan spesifik mereka, menyeimbangkanketahanan korosidankekuatanpersyaratan.

Dengan memilih kualitas tinggi iniFlanges titanium, industri dapat memastikanintegritasdanKeamanandari sistem pipa mereka sambil meminimalkan waktu henti dan biaya perbaikan.
