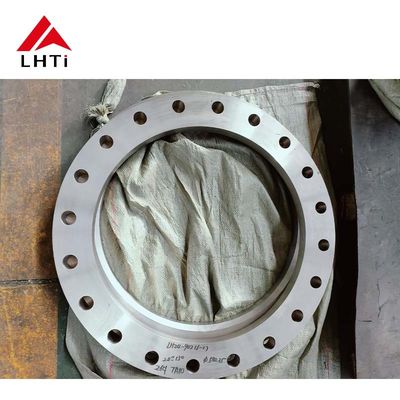

Kelas 7 Kelas 9 Titanium Weld Neck Flanges ASME B16.5 Kelas 150 Titanium Flange Raised Face Titanium untuk Sistem Industri

Kelas 7 Kelas 9 Titanium Weld Neck Flanges ASME B16.5 Kelas 150 Titanium Flange Raised Face Titanium untuk Sistem Industri

Abstrak

Titanium, dengan kombinasi yang unik dari kekuatan, berat ringan, dan ketahanan korosi yang luar biasa, adalah bahan pilihan untuk aplikasi yang menuntut dalam sistem industri.Makalah ini mengeksplorasi karakteristik, standar manufaktur, dan aplikasi flang leher las titanium kelas 7 dan kelas 9 sesuai dengan spesifikasi ASME B16.5 Kelas 150.Penekanan khusus diberikan pada desain permukaan titanium yang diangkat, menyoroti keunggulan mereka dalam sistem industri, termasuk pengolahan kimia, aerospace, minyak dan gas, dan pembangkit listrik.Kami memeriksa manfaat dan tantangan yang terkait dengan paduan titanium ini dan penggunaannya dalam aplikasi kinerja tinggi.

Pengantar

Flanges adalah komponen penting dalam menghubungkan sistem pipa, katup, pompa, dan peralatan lainnya di berbagai lingkungan industri.Titanium menonjol karena sifatnya yang unggul, terutama rasio kekuatan beratnya yang tinggi, ketahanan korosi, dan kemampuan untuk menahan suhu dan tekanan tinggi.Paduan titanium kelas 7 dan kelas 9 umumnya digunakan dalam pembuatan flang leher las titanium, terutama untuk sistem industri yang menuntut keandalan dan daya tahan dalam lingkungan yang keras.

Titanium kelas 7, juga dikenal sebagai Ti-0.15Pd, mengandung sejumlah kecil paladium untuk meningkatkan ketahanan korosi, menjadikannya ideal untuk aplikasi dalam pengolahan kimia dan lingkungan laut.Titanium kelas 9, atau Ti-3Al-2.5V, adalah paduan yang mencakup aluminium dan vanadium, yang meningkatkan kekuatannya sambil mempertahankan ketahanan korosi yang sangat baik.

Paduan Titanium: Kelas 7 dan Kelas 9

1. Titanium Kelas 7 (Ti-0.15Pd): Paduan ini terutama digunakan dalam aplikasi yang membutuhkan ketahanan korosi yang ditingkatkan, terutama dalam mengurangi lingkungan.Penambahan paladium (Pd) memberikan titanium Kelas 7 ketahanan yang luar biasa terhadap asam dan bahan kimia agresif lainnya, sehingga cocok untuk pengolahan kimia, industri petrokimia, dan lingkungan air laut.membuatnya efektif untuk pembuatan komponen las, seperti flensa leher las titanium.

2. Titanium Kelas 9 (Ti-3Al-2.5V): Titanium Kelas 9, juga dikenal sebagai Ti-3Al-2.5V, adalah paduan kekuatan yang lebih tinggi yang mengandung 3% aluminium dan 2,5% vanadium.Komposisi ini memberikan peningkatan yang signifikan dalam kekuatan sambil mempertahankan ketahanan korosi yang sangat baikHal ini sering digunakan dalam aplikasi yang membutuhkan rasio kekuatan berat tinggi dan ketahanan terhadap lingkungan korosif.Kekuatannya membuatnya menjadi bahan yang cocok untuk komponen seperti flang leher las, terutama di industri seperti aerospace, otomotif, dan minyak dan gas.

Flang leher las titanium

Flange leher las adalah desain flange yang populer dalam sistem industri, terutama untuk aplikasi tekanan tinggi.Mereka ditandai dengan leher panjang yang menyediakan transisi yang mulus antara flange dan pipaLeher meningkatkan kekuatan dan integritas koneksi dengan mengurangi konsentrasi stres, yang sangat penting dalam lingkungan tekanan tinggi atau tekanan tinggi.

Flang leher las titanium biasanya diproduksi menggunakan paduan titanium Kelas 7 dan Kelas 9 karena kekuatan, ketahanan korosi, dan kinerja yang unggul di bawah kondisi ekstrem.Paduan ini sangat efektif di lingkungan seperti pabrik pengolahan kimia, rig minyak lepas pantai, dan aplikasi aerospace, di mana bahan yang terkena kondisi yang keras seperti tekanan tinggi, suhu ekstrem, dan bahan kimia korosif.

Spesifikasi ASME B16.5 Kelas 150

ASME B16.5 adalah standar yang mencakup desain, bahan, dimensi, dan persyaratan pengujian untuk pipa flange dan fittings flange.Penunjukan Kelas 150 menentukan tekanan nominal untuk flanges, menunjukkan bahwa flanges ini dapat menahan tekanan maksimum 150 pound per inci persegi (psi).dengan pengujian yang ketat untuk memastikan keandalan dan keselamatan mereka di bawah kondisi tekanan yang ditentukan.

Kelas 150 biasanya digunakan dalam aplikasi tekanan menengah, termasuk sistem air, sistem gas, dan proses kimia.Flang titanium yang diproduksi sesuai dengan standar ini sangat menguntungkan untuk industri di mana ketahanan korosi dan kekuatan tinggi sangat penting, seperti sektor kimia, farmasi, dan pembangkit listrik.

Desain Wajah Tertinggi

Flang leher las titanium sering diproduksi dengan desain wajah yang ditinggikan (RF), yang merupakan jenis wajah flange yang paling umum dalam aplikasi industri.Wajah yang diangkat memberikan permukaan kontak yang sedikit meningkat di atas lingkaran bolting flange, memungkinkan penyegelan yang lebih baik dan ketahanan terhadap kebocoran di bawah tekanan.

Desain wajah yang diangkat sangat bermanfaat dalam aplikasi tekanan tinggi karena meningkatkan tekanan nominal koneksi flange,memastikan penyegelan yang lebih aman antara flange dan bagian kawinDesain ini sangat ideal untuk sistem industri yang beroperasi di lingkungan di mana kebocoran dapat menyebabkan bahaya keamanan yang signifikan atau kegagalan operasi.Wajah yang diangkat juga membantu mendistribusikan beban lebih merata di seluruh segel, mengurangi kemungkinan kegagalan gasket.

Aplikasi dari Titanium Weld Neck Flanges

1. Pengolahan Kimia: Flang titanium, terutama Grade 7 dan Grade 9, banyak digunakan di pabrik kimia karena ketahanan terhadap bahan kimia korosif dan suhu tinggi.Mereka digunakan untuk menghubungkan pipa dan kapal yang mengangkut bahan berbahaya, memastikan integritas sistem dalam kondisi yang menantang.

2. Aerospace: Paduan titanium sangat ideal untuk aplikasi aerospace karena rasio kekuatan berat yang tinggi.dan komponen penting lainnya di mana keandalan dan kinerja adalah yang terpenting.

3. Minyak dan Gas: Flang titanium sangat penting dalam industri minyak dan gas, terutama dalam operasi pengeboran lepas pantai.Tahan terhadap korosi air asin dan kemampuannya untuk menahan tekanan tinggi membuatnya menjadi bahan pilihan untuk flange di pipa bawah laut, rig minyak, dan kilang.

4. Generasi Daya: Di pembangkit listrik, flang titanium digunakan dalam sistem uap, penukar panas, dan turbin.ditambah dengan ketahanan korosi yang sangat baik, membuat mereka ideal untuk menjaga integritas sistem pembangkit listrik.

Kesimpulan

Flang leher las titanium yang terbuat dari paduan titanium kelas 7 dan kelas 9, yang diproduksi sesuai dengan standar ASME B16.5 Kelas 150, menawarkan kinerja yang luar biasa untuk sistem industri.Kombinasi kekuatan tinggi mereka, berat ringan, dan ketahanan korosi yang luar biasa membuat mereka sangat diperlukan dalam industri seperti pengolahan kimia, aerospace, minyak dan gas, dan pembangkit listrik.Desain wajah yang ditinggikan memastikan koneksi yang andal dan aman, bahkan dalam kondisi tekanan tinggi, berkontribusi pada daya tahan jangka panjang dan keselamatan sistem industri.Karena aplikasi industri terus menuntut bahan yang mampu menahan lingkungan yang ekstrim, titanium weld neck flanges akan memainkan peran yang semakin penting dalam memastikan integritas sistem dan efisiensi operasional.

Kelas 7 Kelas 9 Titanium Weld Neck Flanges ASME B16.5 Kelas 150 Titanium Flange Raised Face Titanium untuk Sistem Industri

Spesifikasi Standar Flanges Titanium

ASTM B381 Titanium Flanges

Ti Forged dan Plat Flange

Sertifikat pengujian untuk flensa pipa titanium:

Sertifikat pengujian pabrikan (TC) sesuai dengan EN 10204/3.1B:

• Sertifikat ini menunjukkan bahwa flang pipa titanium telah diuji dan diverifikasi sesuai dengan EN 10204/3.1B.Sertifikasi 1B berarti bahwa bahan telah diuji oleh produsen dan hasil pengujian didasarkan pada pemeriksaan dan pengujian produsen sendiri, yang diberikan kepada pembeli.

Sertifikat bahan baku:

• Dokumen ini mengkonfirmasi bahwa bahan baku yang digunakan untuk pembuatan flang pipa titanium memenuhi sifat kimia dan mekanik yang diperlukan sesuai dengan standar yang berlaku,Memastikan pelacakan bahan.

100% laporan tes radiografi:

• Laporan ini mengkonfirmasi bahwa flang pipa titanium telah menjalani 100% radiografi (inspeksi sinar-X) untuk mendeteksi cacat internal, seperti retakan, lubang, atau inklusi.Hal ini memastikan integritas struktural dan kualitas flange.

Laporan Inspeksi Pihak Ketiga:

• Laporan ini dikeluarkan oleh lembaga inspeksi pihak ketiga yang independen.Pemeriksaan pihak ketiga menambah tingkat keandalan dan kepercayaan bagi pembeli.

EN 10204 3.1 Sertifikat:

• Sertifikat EN 10204 3.1 memberikan verifikasi bahwa produk memenuhi spesifikasi teknis dan sifat mekanik yang diperlukan.Hal ini memastikan bahwa produk sesuai dengan standar dan peraturan Eropa yang relevan.

Persyaratan tambahan: NACE MR 01075:

• NACE MR 01075 adalah standar yang diterbitkan oleh National Association of Corrosion Engineers yang mendefinisikan persyaratan untuk bahan yang digunakan dalam lingkungan layanan asam.Sertifikat ini memastikan bahwa flang pipa titanium cocok untuk digunakan di lingkungan dengan hidrogen sulfida (H2S), dimana ketahanan korosi sangat penting.

Sertifikat kandungan ferrit (jika diminta):

• Beberapa aplikasi mungkin memerlukan kandungan ferrit tertentu untuk memastikan kesesuaian bahan untuk proses atau lingkungan las tertentu.Sertifikat ini memastikan kandungan ferrit sesuai dengan standar yang diperlukan.

Aplikasi Flanges Titanium meliputi:

Aerospace: Flanges titanium banyak digunakan di industri aerospace, terutama di mesin, pesawat, dan sistem kritis lainnya karena ringan, kekuatan, dan ketahanan korosi.
Pengolahan Kimia: Di pabrik kimia, flang titanium digunakan untuk menghubungkan reaktor, penukar panas, dan sistem pipa,karena mereka dapat menahan suhu tinggi dan lingkungan korosif agresif.
Generasi Daya: Flang titanium digunakan di reaktor nuklir, pembangkit listrik tenaga panas, turbin gas, dan peralatan lainnya karena ketahanan suhu tinggi dan daya tahan yang sangat baik.
Minyak dan Gas: Dalam pengeboran lepas pantai, kilang, dan sistem pipa, flang titanium sangat ideal karena ketahanan terhadap korosi air asin dan daya tahan suhu tinggi.
Aplikasi Medis: Flang titanium digunakan di bidang biomedis, seperti implan, prostetik, dan perangkat bedah, karena biokompatibilitas dan ketahanan terhadap korosi cairan tubuh.


Standar dan Spesifikasi Umum untuk Flanges Titanium meliputi:

• Standar: ASTM B381, ASME SB381
• Ukuran: 1/2 ′′ sampai 18 ′′
• Rating tekanan: 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64
• Tipe permukaan flange: Flat Face (FF), Raised Face (RF), Ring Type Joint (RTJ)
• Kelas bahan:
  • Titanium Kelas 1 (CP Ti)
  • Titanium Kelas 2 (CP Ti)
  • Titanium Kelas 4 (Ti-0.25Pd)
  • Kelas 5 Titanium (Ti-6Al-4V)
  • Titanium kelas 7 (Ti-0,15Pd)

Kelas bahan ini menyediakan berbagai pilihan berdasarkan kekuatan, ketahanan korosi, dan ketahanan panas, melayani berbagai kebutuhan dari berbagai industri.karena kinerja mereka yang sangat baik dalam kondisi ekstrim, telah menjadi komponen penting di banyak bidang. baik dalam sistem tekanan tinggi, implan medis, atau pengeboran minyak lepas pantai, flang titanium memenuhi persyaratan kinerja yang paling menuntut.
