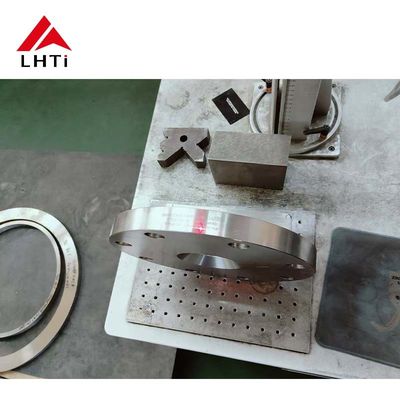

Gr5 Gr7 Kelas 150 ASME B16.5 Titanium Flanges Slip On Flange Raised Face SORF untuk sistem pipa

Gr5 Gr7 Kelas 150 ASME B16.5 Titanium Flanges Slip On Flange Raised Face SORF untuk sistem pipa

Pengantar:

Dalam industri yang membutuhkan kekuatan yang luar biasa, ketahanan korosi, dan bahan ringan, paduan titanium adalah pilihan yang ideal.Termasuk kedirgantaraanBila dikombinasikan dengan spesifikasi ASME B16.5, paduan ini menjadi bagian dari sistem yang dapat diandalkan untuk komponen pipa seperti flang slip-on,yang sangat penting dalam menghubungkan pipa dengan amanArtikel ini mengeksplorasi karakteristik, keuntungan, aplikasi, dan metode pemasangan untuk Ti Gr 2, Ti Gr 7, dan Ti Gr 12 Slip-On Flanges, khususnya dalam ASME B16.5 Kelas 150# 1/2 "konfigurasi pipa tanpa jahitan.

1Karakteristik dan Sifat Bahan:

Ti Gr 2 (Kelas 2 Titanium)

• Komposisi: 99,2% titanium (titanium murni).
• Ketahanan Korosi: Sangat baik, terutama dalam asam non-oksidasi, air asin, dan klorida.
• Kekuatan: Sedeng, ideal untuk aplikasi yang membutuhkan kekuatan sedang tetapi ketahanan korosi yang tinggi.
• Kemampuan untuk dilas: Sangat baik, yang memungkinkan untuk mudah bergabung dengan bahan lain atau kelas titanium.
• Fitur Utama: Ketangguhan dan bentuknya yang tinggi membuatnya cocok untuk pembuatan komponen kompleks.

Ti Gr 7 (Titan dengan paduan paladium)

• Komposisi: Titanium (99%) dan 0,12-0,25% Palladium.
• Ketahanan Korosi: Luar biasa, terutama pada asam sulfat dan klorida.
• Kekuatan: Menengah, sedikit lebih tinggi dari Gr 2 karena adanya paladium.
• Kesuburan: sangat baik, dengan kesuburan yang lebih baik dibandingkan dengan paduan titanium lainnya.
• Fitur Utama: Dikenal karena ketahanan superior terhadap lingkungan asam dan penggunaannya dalam industri kimia yang keras.

Ti Gr 12 (Titan dengan paduan Molibdenum)

• Komposisi: Titanium (98,8%) dengan 0,3% Molibdenum dan 0,25% Niobium.
• Ketahanan Korosi: Sangat baik dalam mengurangi asam dan air laut.
• Kekuatan: Sedeng, dengan kekuatan tambahan atas titanium murni.
• Kemampuan untuk dilas: Sangat baik, dengan kemampuan manufaktur yang unggul.
• Fitur Utama: Kekuatannya yang tinggi dan ketahanan korosi yang sangat baik membuatnya ideal untuk industri yang melibatkan aplikasi suhu tinggi.

Informasi Produk

2Keuntungan dari Ti Gr 2, Gr 7, dan Gr 12 Slip-On Flanges:

Ketahanan Korosi: Paduan titanium, terutama Gr 2, Gr 7, dan Gr 12, menawarkan ketahanan korosi yang tak tertandingi.pengolahan kimia, dan aplikasi laut, di mana lingkungan korosif lazim.

Ringan: Paduan titanium jauh lebih ringan daripada baja tahan karat, menjadikannya pilihan yang bagus di industri di mana pengurangan berat badan penting, seperti aerospace dan otomotif.

Rasio Kekuatan/Bobot: Meskipun sifat ringan, paduan titanium memberikan kekuatan yang mengesankan. Hal ini membuatnya ideal untuk aplikasi yang membutuhkan kekuatan tinggi dan berat minimal,seperti komponen militer dan aerospace.

Ketahanan dan umur panjang: Tahan Titanium terhadap keausan, kelelahan, dan retakan memastikan bahwa komponen yang terbuat dari bahan-bahan ini akan memiliki umur operasi yang lebih lama,mengurangi waktu henti dan biaya pemeliharaan.

Kemampuan pengelasan: Ketiga kelas (Ti Gr 2, Gr 7, dan Gr 12) mudah dilas, yang menyederhanakan proses pemasangan dan pemeliharaan.

3. Aplikasi dari Ti Gr 2, Gr 7, dan Gr 12 Slip On Flanges:

Industri Kelautan: Titanium tahan terhadap korosi air asin, menjadikannya bahan yang ideal untuk pipa laut dan komponen seperti flang slip-on.sedangkan Ti Gr 7 dapat digunakan untuk paparan kimia yang lebih agresif di lingkungan laut.

Industri Kimia dan Petrokimia: Ti Gr 7, dengan ketahanan unggul terhadap asam dan klorida, banyak digunakan di pabrik pengolahan kimia untuk koneksi pipa di lingkungan yang keras.

Aerospace and Automotive: Rasio kekuatan berat Ti Gr 2 dan Gr 12 yang tinggi membuat mereka ideal untuk komponen di sektor aerospace dan otomotif, terutama untuk aplikasi berkinerja tinggi.

Peralatan Medis: Titanium murni (Ti Gr 2) digunakan dalam aplikasi medis seperti implan, di mana biokompatibilitas dan ketahanan korosi adalah kunci.

Energi dan Generasi Listrik: Paduan titanium digunakan dalam penukar panas, kondensator, dan sistem pipa karena ketahanan terhadap suhu tinggi dan cairan korosif.

4Cara memasang dan menghubungkan Ti Gr 2, Gr 7, dan Gr 12 Slip-On Flanges:

Slip-on flange adalah salah satu metode yang paling populer untuk menghubungkan pipa di berbagai industri.5 1/2 "Kelas 150# 1/2" pipa tanpa jahitan

Persediaan:

• Pastikan kedua ujung flange dan pipa bersih, bebas dari kotoran, karat, dan minyak, karena kontaminan dapat mempengaruhi segel dan koneksi.
• Periksa keselarasan pipa dan flange untuk memastikan pemasangan yang tepat.

Pengumpulan:

• Geser flange slip-on ke atas pipa sampai berada di ujung pipa.
• Pastikan flange cocok erat dengan pipa dan sejajar dengan lubang baut.

Pengikat:

• Masukkan baut melalui lubang baut flange dan kencangkan secara merata dalam pola silang untuk menghindari distorsi.
• Gunakan kunci torsi untuk menerapkan torsi yang tepat, memastikan flange diikat dengan aman tanpa terlalu ketat, yang dapat merusak bahan titanium.

Pengelasan (Opssional):

• Untuk kekuatan tambahan, flange slip-on dapat dilas ke pipa.

Pengujian kebocoran:

• Setelah pemasangan, sangat penting untuk melakukan tes tekanan untuk memeriksa kebocoran pada koneksi flange.

5Kesimpulan:

Ti Gr 2, Gr 7, dan Gr 12 Slip-On Flanges adalah komponen penting dalam menciptakan sambungan pipa yang tahan lama, tahan korosi, dan kuat di industri mulai dari maritim hingga kedirgantaraan.Paduan titanium ini, ketika digunakan dengan standar ASME B16.5, menawarkan perpaduan sempurna dari ringan, kekuatan, dan ketahanan yang luar biasa terhadap lingkungan yang keras.Perataan , bolting, dan pengelasan, industri dapat memastikan bahwa sistem pipa mereka aman, efisien, dan tahan lama.

Apakah Anda bekerja dengan lingkungan kimia agresif, aplikasi suhu tinggi, atau membutuhkan solusi ringan,Titanium slip-on flanges memberikan pilihan yang sangat baik yang memastikan keandalan dan umur panjang dalam sistem pipa.
