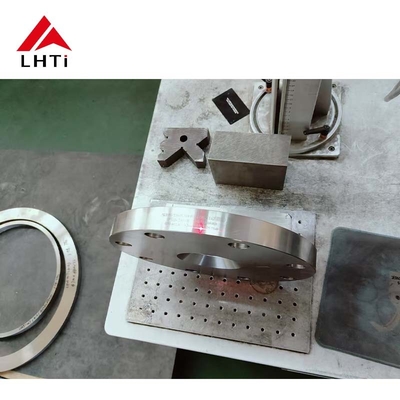

Gr5 Gr7 Kelas 150 ASME B16.5 Titanium Flanges Slip On Flange Raised Face SORF untuk sistem pipa

Gr5 Gr7 Kelas 150 ASME B16.5 Titanium Flanges Slip On Flange Raised Face SORF untuk sistem pipa

Singkatnya:

Paduan titanium, terutama Gr5 dan Gr7, semakin banyak digunakan untuk pembuatan flange dalam aplikasi industri karena ketahanan korosi yang luar biasa, rasio kekuatan berat yang tinggi,ASME B16.5 adalah standar yang diakui secara luas yang mengatur desain, dimensi, spesifikasi material,dan tekanan nominal untuk flang yang digunakan dalam sistem pipa industriMakalah ini berfokus pada desain dan aplikasi flange titanium Gr5 dan Gr7 sesuai dengan standar ASME B16.5, dengan penekanan khusus pada Kelas 150, Flat Flange, Slip-On Flange,Wajah yang terangkat (SORF), dan desain Slip-On Flat Face (SOFF). makalah ini meneliti sifat material, keuntungan, dan proses manufaktur dari flange titanium ini,menyoroti aplikasi industri mereka di bidang seperti pengolahan kimia, aeroangkasa, teknik kelautan, dan pembangkit listrik.

1. Pengantar

Flanges adalah komponen penting dalam sistem pipa industri, bertindak sebagai antarmuka antara pipa, katup, dan peralatan lainnya.Standar 5 memberikan spesifikasi untuk flange yang digunakan dalam sistem pipaDi antara berbagai bahan yang digunakan untuk konstruksi flange, paduan titanium telah mendapatkan perhatian yang signifikan karena kekuatan tinggi mereka, berat rendah,dan ketahanan korosi yang luar biasaPaduan titanium Gr5 (Ti-6Al-4V) dan Gr7 (Ti-0.15Pd) sangat cocok untuk pembuatan flange dalam aplikasi yang membutuhkan integritas struktural dan ketahanan terhadap lingkungan yang keras.

Makalah ini bertujuan untuk mengeksplorasi desain, proses manufaktur, dan aplikasi ASME B16.5 Gr5 dan Gr7 titanium flanges, khususnya berfokus pada Kelas 150, Flat Flanges, Slip-On Flanges,Wajah yang terangkat (SORF)Artikel ini juga akan meneliti keuntungan penggunaan paduan titanium dibandingkan bahan lain dalam pengaturan industri.

2Gambaran umum dari Standar ASME B16.5:

Standar ASME B16.5 menentukan persyaratan untuk flange, termasuk dimensi, bahan, dan nilai tekanan.Hal ini penting untuk memastikan keseragaman dan integritas sambungan flange dalam berbagai aplikasi industriBeberapa aspek utama yang dicakup oleh standar ASME B16.5 meliputi:

• Jenis Flange: Standar ini mencakup berbagai jenis flange, termasuk Weld Neck, Blind, Slip-On, dan Flat Flanges.
• Peringkat Tekanan: Standar ini mengklasifikasikan flensa berdasarkan nilai tekanan mereka, mulai dari Kelas 150 hingga Kelas 2500.
• Spesifikasi bahan: Bahan flange sangat penting dalam menentukan kinerjanya di bawah kondisi operasi yang berbeda.Paduan titanium seperti Gr5 dan Gr7 termasuk dalam standar karena sifat superior mereka.

3. Sifat material paduan titanium Gr5 dan Gr7:

3.1 Gr5 Titanium Alloy (Ti-6Al-4V)
Paduan titanium Gr5, juga dikenal sebagai Ti-6Al-4V, adalah paduan titanium yang paling umum digunakan dan terdiri dari 90% titanium, 6% aluminium, dan 4% vanadium.berat rendah, ketahanan korosi yang sangat baik, dan weldability yang baik.

• Kekuatan tarik: 900-1,100 MPa
• Kekuatan output: 850-1.000 MPa
• Ketahanan Korosi: Tahan terhadap air asin, asam, dan klorida yang sangat baik, membuatnya ideal untuk aplikasi pengolahan laut dan kimia.
• Aplikasi: Pesawat ruang angkasa, implan medis, dan sistem pipa industri yang membutuhkan bahan yang kuat dan ringan.

3.2 Gr7 Titanium Alloy (Ti-0.15Pd)
Paduan titanium Gr7, juga dikenal sebagai Ti-0.15Pd, adalah varian titanium murni komersial dengan penambahan kecil paladium (0,15%).terutama di lingkungan agresif seperti asam kemurnian tinggi dan air lautSifat-sifat paduan titanium Gr7 meliputi:

• Kekuatan tarik: 550-700 MPa
• Kekuatan output: 450-650 MPa
• Ketahanan Korosi: Ketahanan yang sangat baik terhadap berbagai lingkungan korosif, terutama di industri kimia dan kelautan.
• Aplikasi: Pengolahan kimia, rekayasa kapal, dan aplikasi lain di mana ketahanan korosi yang superior diperlukan.

4. Desain ASME B16.5 Titanium Flanges:

Desain flensa titanium mengikuti standar ASME B16.5, dengan pertimbangan khusus diberikan pada sifat bahan dan aplikasi yang dimaksudkan.Flanges titanium dirancang untuk menangani tekanan tertentu, dengan Kelas 150 menjadi salah satu rating yang paling umum digunakan untuk sistem tekanan menengah.

4.1 Flanges Kelas 150
Flang titanium kelas 150 cocok untuk aplikasi tekanan menengah di mana tekanan operasi tidak melebihi 150 pon per inci persegi (psi) pada suhu sekitar.Mereka umumnya digunakan dalam sistem pipa di industri seperti pengolahan kimia, pembangkit listrik, dan pengolahan air.

4.2 Jenis Flange

• Flanges datar: Flanges datar memiliki permukaan datar tanpa area yang tinggi.
• Slip-On Flanges: Flanges ini dirancang untuk meluncur di atas pipa dan dilas ke tempatnya.
• Raised Face (SORF): Flange dengan wajah tinggi memiliki area yang kecil di sekitar lubang flange untuk menciptakan segel yang lebih ketat ketika diborgol ke flange kawin.SORF flanges banyak digunakan dalam sistem tekanan tinggi dan dikenal untuk menyediakan segel yang lebih handal.
• Slip-On Flat Face (SOFF): Flang ini menggabungkan fitur desain slip-on dan flat face.Mereka sering digunakan dalam sistem di mana flanges terkena tekanan rendah dan membutuhkan mudah perakitan dan pembongkaran.

5. Pembuatan Flanges Titanium:

Pembuatan flensa titanium melibatkan beberapa proses kunci untuk memastikan bahwa produk akhir memenuhi spesifikasi dimensi dan bahan standar ASME B16.5.

5.1 Pemilihan bahan
Pemilihan kelas paduan titanium yang tepat (Gr5 atau Gr7) sangat penting untuk kinerja flange.suhu, dan potensi korosi.

5.2 Pengolahan dan Pembentukan
Flanges titanium diproduksi melalui proses seperti menempa, mesin, dan pengelasan.sementara pemesinan digunakan untuk mencapai dimensi yang diperlukan dan permukaan selesai.

5.3 Las
Saat pengelasan flange titanium, perhatian khusus harus diambil untuk menghindari kontaminasi, karena titanium sangat reaktif dengan oksigen.,biasanya digunakan untuk flensa titanium.

5.4 Pengolahan permukaan
Flang titanium dapat menjalani perawatan permukaan seperti anodisasi atau pasivasi untuk meningkatkan ketahanan korosi dan meningkatkan kinerja keseluruhan mereka di lingkungan yang keras.

6. Aplikasi Titanium Flanges di Industri:

Flanges titanium, terutama Gr5 dan Gr7, digunakan dalam berbagai aplikasi industri karena sifatnya yang sangat baik.

• Pengolahan Kimia: Tahan korosi titanium membuatnya ideal untuk menangani bahan kimia agresif dalam proses seperti distilasi, filtrasi, dan pencampuran.
• Teknik Kelautan: Kemampuan titanium untuk menahan korosi di air laut membuatnya menjadi bahan ideal untuk flang yang digunakan dalam sistem pipa kapal.
• Aerospace: Gr5 titanium umumnya digunakan dalam aplikasi aerospace karena kekuatan, bobot ringan, dan daya tahan di bawah kondisi ekstrim.
• Generasi Daya: Flang titanium digunakan dalam turbin uap dan gas, serta penukar panas, di mana kekuatan tinggi dan ketahanan terhadap panas dan korosi sangat penting.

7Kesimpulan:

ASME B16.5 Gr5 dan Gr7 titanium flanges adalah komponen penting dalam banyak sistem pipa industri.dan ketahanan korosi yang sangat baik, membuat mereka ideal untuk aplikasi di lingkungan yang keras seperti pengolahan kimia, teknik kelautan, dan aerospace.dan desain sesuai dengan ASME B16Standar.5 memastikan keandalan dan kinerja flang ini dalam aplikasi industri.paduan titanium seperti Gr5 dan Gr7 akan memainkan peran yang semakin penting dalam pembuatan flange.
