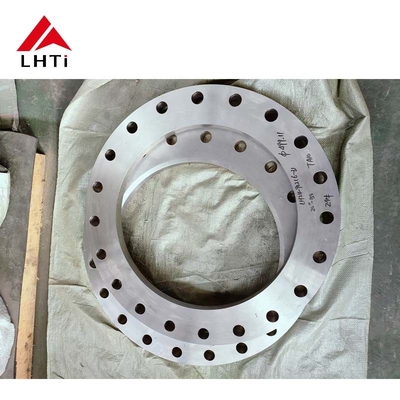

EN1092-01 Flanges Plat Standar Eropa EN1092-01 Gr1 Gr5 Gr7 Flanges Plat Titanium PN 5 PN 10 untuk Sistem Pipa

EN1092-01 Flanges Plat Standar Standar Eropa EN1092-01Gr1 Gr5 Gr7 Flanges Plat Titanium PN 5 PN 10 untuk sistem pipa

1. Pengantar Produk:

Dengan perkembangan industrialisasi yang terus menerus, sistem pipa telah menjadi komponen inti dari banyak infrastruktur di masyarakat modern, terutama di bidang seperti minyak bumi, gas alam,industri kimia, dan teknik kapal, di mana keamanan dan stabilitas koneksi pipa sangat penting.dan peralatan lainnyaStandar EN1092-01, sebagai standar flange internasional yang banyak diterapkan, memberikan panduan penting untuk desain, pembuatan, dan aplikasi flange.

Paduan titanium, karena ketahanan korosi yang sangat baik, ketahanan suhu tinggi, dan kekuatan tinggi, telah banyak digunakan dalam sistem pipa permintaan tinggi.Terutama di industri seperti pengolahan kimia, teknik kelautan, dan kedirgantaraan, penerapan flensa paduan titanium telah mendapat perhatian yang meningkat.Makalah ini akan mengeksplorasi desain dan aplikasi pelat plat paduan titanium di bawah standar EN1092-01, dengan fokus khusus pada penerapan dan keuntungan flang tekanan PN 5 dan PN 10 dalam sistem pipa yang sebenarnya.

2. Ringkasan standar EN1092-01:

Pengantar standar EN1092-01:

EN1092-01 adalah standar yang diterbitkan oleh Organisasi Standarisasi Eropa mengenai flange yang terutama membahas desain, dimensi, bahan, tekanan nominal,dan metode koneksi flangeStandar ini memainkan peran penting dalam sistem pipa dan berfungsi sebagai dasar untuk desain dan manufaktur teknik global.metode koneksi, dan tekanan nominal yang diperlukan.

Flanges diklasifikasikan dalam standar EN1092-01, termasuk tetapi tidak terbatas pada flanges plat, flanges butt-weld, flanges buta, dll.Flanges plat (juga dikenal sebagai flanges longgar atau flanges slip-on) adalah jenis umum yang digunakan untuk menghubungkan dua pipa atau pipa ke peralatan lain.

Ukuran dan desain bolong flange juga merupakan aspek penting dari standar EN1092-01.untuk flanges dengan tekanan nominal yang berbedaSecara khusus, standar ini mencakup tekanan nominal dari PN 2,5 sampai PN 100, dengan PN 5 dan PN 10 menjadi antara tekanan nominal umum yang digunakan untuk sistem pipa tekanan menengah.

Klasifikasi standar EN1092-01:

Standar EN1092-01 mengklasifikasikan flanges menjadi berbagai jenis, termasuk flanges pelat, flanges butt-weld, flanges buta, dan lainnya.Dimensi dan spesifikasi lain dari flang ini ditentukan berdasarkan faktor-faktor seperti kelas tekananMisalnya, ukuran flange dan tekanan nominal untuk PN 5 dan PN 10 dirancang untuk aplikasi tekanan menengah.

Hubungan antara standar EN1092-01 dan flang paduan titanium:

Selain menentukan dimensi dan persyaratan kinerja flange, standar EN1092-01 juga melibatkan pemilihan material.pertimbangan termasuk tekananTitanium paduan, dengan sifat fisik dan kimia yang unik,semakin banyak digunakan dalam flanges karena mereka memenuhi tuntutan ketahanan korosi yang tinggi di berbagai industriFlang plat paduan titanium yang sesuai dengan standar EN1092-01 menjadi bahan pilihan di banyak industri.

3. Sifat material paduan titanium

Gambaran umum paduan titanium:

Paduan titanium adalah paduan berdasarkan titanium, dengan sejumlah kecil logam lain seperti aluminium, vanadium, molibdenum, besi, dan lain-lain.Paduan titanium dikenal karena rasio kekuatan beratnya yang tinggi, ketahanan korosi yang sangat baik, ketahanan suhu tinggi, ketahanan kelelahan, dan kepadatan rendah, membuat mereka banyak digunakan di industri aerospace, teknik laut, kimia, dan banyak lagi.

Jenis paduan titanium:

Ada beberapa jenis paduan titanium, termasuk: titanium murni (Gr1, Gr2, dll.), paduan titanium α-β (Gr5, dll.), dan paduan titanium β (Gr23, dll.).Paduan titanium yang berbeda memiliki sifat fisik dan mekanik yang berbeda, membuat mereka cocok untuk berbagai aplikasi.

Gr1 Titanium Alloy: Puri titanium alloy, dikenal dengan ketahanan korosi yang sangat baik dan kemampuan mesin yang baik, biasanya digunakan dalam aplikasi kekuatan rendah dan suhu rendah.

Gr5 Titanium Alloy (Ti-6Al-4V): Salah satu paduan titanium yang paling umum digunakan, mengandung 6% aluminium dan 4% vanadium.dan ketahanan korosi dan banyak digunakan di industri aerospace dan kimia.

Gr7 Titanium Alloy: Mengandung sejumlah kecil molibdenum dan menawarkan ketahanan korosi yang ditingkatkan, sering digunakan dalam peralatan pengolahan kimia dan rekayasa kapal.

Perbandingan Paduan Titanium

Keuntungan Flanges Titanium Alloy

Flanges paduan titanium menawarkan keuntungan penting berikut:

Tahan Korosi: Paduan titanium sangat tahan terhadap korosi dari sebagian besar asam, alkali, garam, dan media kimia lainnya, menjadikannya ideal untuk industri kimia dan kelautan.

Kekuatan tinggi dan kepadatan rendah: Paduan titanium memiliki rasio kekuatan berat yang tinggi, memungkinkan mereka untuk menahan tekanan operasi yang signifikan sambil mempertahankan berat yang relatif rendah.

Tahan suhu tinggi yang sangat baik: Flang paduan titanium dapat beroperasi pada suhu tinggi, sehingga cocok untuk sistem pipa di lingkungan suhu tinggi.

4. Desain dan Pembuatan Flanges Plat Titanium Alloy Menurut Standar EN1092-01

Persyaratan desain untuk flang paduan titanium

Dalam standar EN1092-01, desain flange harus memperhitungkan kondisi kerja, tekanan nominal, metode koneksi, dan bahan yang dipilih.Saat merancang flang plat paduan titanium, perhatian khusus harus diberikan pada aspek berikut:

Dimensi flange: diameter eksternal, ketebalan, and bore size of the flange must comply with the specifications outlined in the EN1092-01 standard to ensure that the flange can withstand operational pressures and connect seamlessly to the pipeline system.

Permukaan Flange: Untuk meningkatkan ketahanan korosi, flange paduan titanium sering mengalami perawatan permukaan, seperti anodisasi, yang membantu meningkatkan daya tahan mereka.

3.2 Proses manufaktur untuk flang paduan titanium

Pembuatan flensa paduan titanium melibatkan beberapa langkah, termasuk pemilihan bahan, pembentukan, pengelasan, dan perawatan permukaan.Mesin paduan titanium lebih kompleks dibandingkan dengan bahan lain, yang membutuhkan peralatan dan teknik khusus untuk memastikan produk akhir berkualitas tinggi.

• Membentuk: Flanges paduan titanium biasanya dibuat menggunakan metode penempaan, pengecoran, atau pemesinan.
• Pengelasan: Pengelasan paduan titanium membutuhkan teknik khusus, karena titanium bereaksi dengan mudah dengan oksigen, yang dapat mempengaruhi kualitas las dengan membentuk oksida.
• Pengolahan Permukaan: Untuk meningkatkan ketahanan korosi flang paduan titanium, perawatan permukaan seperti anodisasi atau pelapisan umumnya diterapkan.

Pengendalian Kualitas dan Pengujian Flanges

Pengendalian kualitas yang ketat sangat penting dalam produksi flensa paduan titanium.

• Pemeriksaan dimensi: Memastikan bahwa diameter eksternal, ketebalan, ukuran lubang, dll, sesuai dengan spesifikasi standar EN1092-01.
• Pengujian Properti Mekanis: Pengujian kekuatan, kekerasan, dan ketangguhan flang untuk memastikan mereka memenuhi kondisi operasi yang diperlukan.
• Pengujian ketahanan korosi: Pengujian ketahanan flange terhadap korosi untuk memastikan kinerja yang baik dalam lingkungan kimia tertentu.
