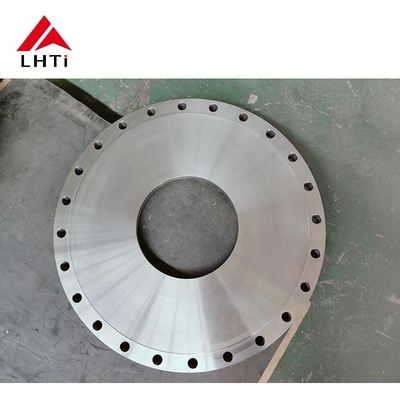

ASME B16.5 Ti Gr 2 Titanium Flange Gr7 Slip On Flange 1/2" Kelas 150# 1/2" Pipa Tanpa Jahit

ASME B16.5 Ti Gr 2 Titanium Flange Gr7 Slip On Flange 1/2" Kelas 150# 1/2" Pipa Tanpa Jahit

ASME B16.5 Titanium Flanges:

ASME B16.5 adalah standar yang diakui secara luas yang dikembangkan oleh American Society of Mechanical Engineers (ASME), yang mengatur desain, dimensi,dan bahan untuk flanges dan fittings flanged yang digunakan dalam sistem pipa. Standar ASME B16.5 berlaku untuk flange dengan ukuran pipa nominal dari 1/2 inci hingga 24 inci, dan mencakup berbagai jenis flange, seperti weld neck, slip-on, blind, dan socket weld,di kelas tekanan yang berbeda (e.g., 150#, 300#, 600#, dll.).

Dalam hal flang titanium, khususnya yang terbuat dari paduan titanium seperti Titanium Kelas 2 (Ti Gr 2) atau Titanium Kelas 5 (Ti-6Al-4V)5 standar memastikan bahwa flanges memenuhi persyaratan penting untuk kinerja mekanik, toleransi dimensi, dan peringkat tekanan, sambil menawarkan manfaat unik titanium, seperti ringan, ketahanan korosi, dan tinggi kekuatan-ke-berat rasio.

1Bahan: Ti Gr 2 (Kelas 2 Titanium)

• Titanium Grade 2 (Ti Gr 2) adalah titanium murni komersial dengan ketahanan korosi yang sangat baik, terutama di lingkungan laut, pengolahan kimia, dan kedirgantaraan.
• Titanium kelas 2 banyak digunakan untuk aplikasi yang membutuhkan kekuatan sedang dan ketahanan korosi yang tinggi.
• Sifat mekanik (nilai perkiraan):
  • Kekuatan tarik: 345 ∼450 MPa (50 ∼65 ksi)
  • Kekuatan output: 275 MPa (40 ksi)
  • Perpanjangan: 20-30%
  • Ketahanan Korosi: Sangat baik, terutama dalam air asin, asam, dan klorida.

2. Jenis Flange: Slip-On

• Slip-On Flange adalah jenis flange yang dirancang untuk meluncur di atas pipa. Flange jenis ini memungkinkan penyelarasan yang mudah dan sering digunakan dalam sistem di mana pengelasan diperlukan untuk menahan flange di tempat.
• Fitur Utama:
  • Flang yang bisa digeser murah dan mudah dipasang.
  • Mereka umumnya dilas di dalam dan di luar untuk memastikan penyegelan dan kekuatan yang tepat.
  • Cocok untuk aplikasi tekanan rendah hingga menengah.

3Ukuran nominal: 1/2 "

• Flange dirancang untuk muat pipa dengan diameter nominal 1/2 inci.
• Ukuran ini biasanya digunakan dalam sistem pipa yang lebih kecil dan dalam aplikasi di mana solusi yang kompak dan ringan diperlukan.

4Kelas Tekanan: 150#

• Kelas tekanan 150# (Kelas 150) menunjukkan tekanan nominal flange pada suhu tertentu.
• Flanges Kelas 150 dinilai mampu menangani 150 psi pada suhu kamar, dengan tekanan nominal menurun pada suhu yang lebih tinggi.
• Tekanan Kerja: Flanges Kelas 150 biasanya digunakan dalam sistem dengan tekanan hingga 150 psi dan cocok untuk aplikasi cair dan gas.

5Standar: ASME B16.5

• ASME B16.5 adalah standar yang dikembangkan oleh American Society of Mechanical Engineers (ASME) yang mendefinisikan spesifikasi untuk flange dan fittings flange untuk sistem pipa.Ini termasuk rincian tentang dimensi, nilai tekanan-suhu, dan persyaratan material.
• Standar ini banyak diadopsi untuk penggunaan industri dan komersial dan memastikan kompatibilitas di berbagai sistem dan produsen.

Keuntungan Titanium Ti Gr 2 untuk Flanges

• Tahan Korosi: Titanium Kelas 2 tahan terhadap berbagai bahan kimia, termasuk air laut, asam, dan klorida.
• Ringan: Titanium ringan dibandingkan dengan logam lain, yang dapat membantu mengurangi berat keseluruhan sistem pipa.
• Biokompatibilitas: Jika digunakan dalam aplikasi medis atau farmasi, biokompatibilitas titanium membuatnya cocok untuk kontak dengan cairan tubuh.
• Rasio Kekuatan/Bobot: Meskipun tidak sekuat titanium Kelas 5, Kelas 2 memberikan keseimbangan kekuatan dan berat yang baik untuk banyak aplikasi.

Aplikasi Flanges Ti Gr 2

• Kelautan: Sering digunakan dalam sistem pipa laut karena ketahanan yang sangat baik terhadap korosi air asin.
• Pengolahan Kimia: Ideal untuk sistem yang mengangkut bahan kimia agresif atau zat asam.
• Aerospace: Kadang-kadang digunakan dalam aplikasi aerospace di mana bahan ringan, kekuatan tinggi, dan tahan korosi diperlukan.
• Medis: Cocok untuk perangkat medis dan sistem yang bersentuhan dengan jaringan manusia atau cairan tubuh.
• Makanan dan Minuman: Dapat digunakan di pabrik pengolahan makanan, di mana bahan non-reaktif diperlukan.

Ringkasan

• Jenis flange: Flange yang bisa tergelincir, mudah dipasang dan dilas.
• Bahan: Ti Gr 2 (titanium murni secara komersial) yang menawarkan ketahanan korosi yang sangat baik.
• Tekanan nominal: Diklasifikasikan untuk Kelas 150, sehingga cocok untuk sistem tekanan rendah.
• Ukuran nominal: 1/2", ideal untuk pipa kecil dan sistem.
• Standar: Diproduksi sesuai dengan ASME B16.5, memastikan kompatibilitas dengan komponen standar lainnya.
