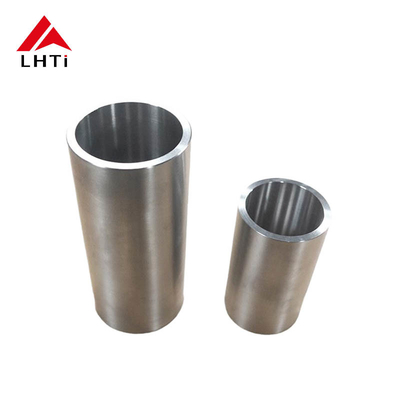

Tabung Titanium Murni Bertahan dan Ringan Gr2 Gr5 Tabung Titanium Dengan Kekuatan Hasil 800MPa tahan korosi

Pendahuluan untuk Titanium Heating Coil Spiral Tube

Tabung spiral titanium adalah komponen khusus yang digunakan dalam berbagai aplikasi industri untuk transfer panas dan proses pemanasan yang efisien.Tabung ini dirancang dalam konfigurasi spiral, yang memaksimalkan luas permukaan untuk pertukaran panas dan meningkatkan efisiensi sistem pemanas.

Fitur Utama

1. Sifat Bahan: Titanium, terutama kelas seperti Gr2, menawarkan ketahanan korosi yang sangat baik, rasio kekuatan berat yang tinggi, dan daya tahan.Sifat-sifat ini membuat tabung spiral titanium ideal untuk digunakan di lingkungan yang keras, termasuk pengolahan kimia dan aplikasi laut.

2. Desain spiral: Konfigurasi spiral memungkinkan peningkatan dinamika aliran dan distribusi panas.membuatnya cocok untuk berbagai aplikasi pemanasan, seperti pemanasan cairan, sistem HVAC, dan proses industri.

3. Ringan: Dibandingkan dengan bahan lain seperti stainless steel, titanium jauh lebih ringan, yang dapat menyebabkan penanganan dan pemasangan yang lebih mudah,serta mengurangi beban struktural pada sistem pendukung.

4. Kemampuan pengelasan: Titanium dapat dengan mudah dilas, memungkinkan kustomisasi dan integrasi tabung spiral ke dalam sistem yang ada.Fleksibilitas ini sangat penting untuk memenuhi persyaratan teknik tertentu.

5. Biokompatibilitas: Dalam aplikasi medis, biokompatibilitas titanium membuatnya cocok untuk perangkat yang membutuhkan interaksi yang aman dengan

Keuntungan Tabung Spiral Titanium Heating Coil

Tabung spiral titanium panas menawarkan beberapa keuntungan yang signifikan, menjadikannya pilihan yang disukai di berbagai industri.

1. Tahan korosi yang luar biasa: Inertitas titanium dalam lingkungan kimia yang agresif mencegah degradasi, yang mengarah pada umur yang lebih lama. Daya tahan ini mengurangi biaya pemeliharaan dan waktu henti,Membuatnya investasi yang sehat secara finansial bagi operator.

2. Ringan: Beratnya jauh lebih sedikit daripada bahan tradisional, tabung ini lebih mudah diangkut dan dipasang. Keuntungan ini sangat penting dalam aplikasi seperti industri aerospace dan maritim,di mana efisiensi berat sangat pentingBerat yang berkurang juga memungkinkan struktur pendukung yang lebih ringan, meningkatkan efisiensi sistem secara keseluruhan.

3. Efisiensi Transfer Panas yang Ditingkatkan: Desain spiral memaksimalkan luas permukaan, meningkatkan dinamika fluida dan kinerja termal.yang sangat penting untuk proses yang membutuhkan kontrol suhu yang tepat.

4. Ketahanan suhu tinggi: Titanium dapat menahan suhu tinggi tanpa kehilangan integritas struktural, sehingga cocok untuk aplikasi yang menuntut di berbagai lingkungan industri.

5. Efektivitas biaya: Kombinasi daya tahan, desain ringan, dan efisiensi menghasilkan biaya operasi yang lebih rendah,membuat tabung spiral titanium dengan kumparan pemanas menjadi pilihan yang menarik untuk penggunaan jangka panjang.

Sifat-sifat utama pipa titanium kelas 2 kelas 5

Titanium kelas 2 dan kelas 5 adalah dua paduan titanium yang paling umum digunakan, masing-masing dengan sifat yang berbeda yang cocok untuk aplikasi yang berbeda.

Titanium kelas 2 (Titan murni secara komersial)

Titanium kelas 2 sering disebut sebagai CP Ti Grade 2 atau titanium murni secara komersial.kekuatan yang baik, dan weldability.

1. Komposisi Kimia

• Titanium (Ti): ~99%
• Sejumlah kecil oksigen, karbon, nitrogen, hidrogen, dan zat besi.
• Titanium kelas 2 pada dasarnya adalah titanium murni dengan tingkat rendah elemen paduan, menjadikannya ideal untuk aplikasi tahan korosi.

2Sifat Mekanis

• Kekuatan tarik: Sekitar 345 ∼450 MPa (50 ∼65 ksi)
• Kekuatan output: Sekitar 275 MPa (40 ksi)
• Perpanjangan: 20-30%
  • Hal ini memberinya fleksibilitas yang baik, membuatnya mudah dibentuk dan cocok untuk berbagai aplikasi di mana fleksibilitas penting.
• Modulus Elastisitas: ~ 105 GPa (15,2 juta psi)

3. Tahan korosi

• Ketahanan yang sangat baik terhadap berbagai lingkungan korosif, termasuk air laut, klorida, asam, dan agen oksidasi.
• Tahan terhadap lubang, korosi celah, dan retakan korosi stres.
• Sering digunakan dalam pengolahan kimia dan aplikasi laut di mana paparan zat korosif adalah umum.

4. Kelayakan pengelasan

• Kemampuan pengelasan yang sangat baik dengan proses seperti pengelasan TIG (Tungsten Inert Gas) dan MIG (Metal Inert Gas).
• Dapat dilas dalam kondisi seperti yang diterima dan dipanaskan tanpa mengorbankan sifat mekanik.

5. Resistensi panas

• Dapat menangani suhu sedang hingga sekitar 400 ° C (752 ° F).
• Tidak tahan panas seperti paduan titanium lainnya seperti kelas 5.

6. Ketumpatan

• Densitas: ~4,51 g/cm3 (4510 kg/m3)
  • Sedikit lebih padat daripada beberapa jenis titanium yang lebih dilegai, tetapi masih relatif ringan dibandingkan dengan baja.

Kelas 5 Titanium (Ti-6Al-4V)

Titanium kelas 5, juga dikenal sebagai Ti-6Al-4V, adalah paduan alfa-beta yang mengandung 6% aluminium dan 4% vanadium.dan ketahanan kelelahan dan korosi yang sangat baik.

1. Komposisi Kimia

• Titanium (Ti): Saldo (sekitar 90%)
• Aluminium (Al): 6%
• Vanadium (V): 4%
• Besi (Fe), Oksigen (O), dan Karbon (C) terdapat dalam jumlah kecil.

2Sifat Mekanis

• Kekuatan tarik: Sekitar 895-1200 MPa (130-175 ksi)
  • Lebih tinggi dari titanium kelas 2, membuatnya cocok untuk aplikasi tekanan tinggi.
• Kekuatan output: Sekitar 828 MPa (120 ksi)
  • Kekuatan hasil yang lebih tinggi daripada Kelas 2, membuatnya lebih cocok untuk aplikasi struktural yang membutuhkan rasio kekuatan/berat yang lebih baik.
• Elongasi: 10 ∼ 15%
• Modulus Elastisitas: ~ 110 GPa (16 juta psi)

3. Tahan korosi

• Ketahanan korosi yang baik terhadap berbagai lingkungan, termasuk air laut, klorida, asam sulfat, dan asam.
• Bandingkan dengan kelas 2 dalam hal ketahanan terhadap korosi di sebagian besar lingkungan tetapi sedikit kurang tahan di beberapa agresif,lingkungan kaya klorida karena adanya unsur paduan seperti aluminium dan vanadium.

4. Kelayakan pengelasan

• Kemampuan las yang baik tetapi membutuhkan lebih banyak perawatan dibandingkan dengan Kelas 2 karena kekuatan dan kandungan paduan yang lebih tinggi.
• Proses pengelasan yang umum termasuk pengelasan TIG, MIG, dan EB (beam elektron).
• Pengolahan panas dan pengelasan yang tepat sangat penting untuk mempertahankan kekuatan dan sifat mekanik.

5. Resistensi panas

• Dapat bekerja pada suhu yang lebih tinggi dari Kelas 2, dengan suhu operasi terus menerus maksimum sekitar 400-600 °C (752-1,112 °F).
• Menampilkan stabilitas termal yang baik dan dapat menahan siklus termal sedang.

6. Ketumpatan

• Densitas: ~4,43 g/cm3 (4430 kg/m3)
  • Lebih ringan dari kebanyakan paduan baja, berkontribusi pada penggunaannya yang luas dalam aplikasi aerospace dan otomotif di mana pengurangan berat adalah penting.

Proses pembuatan tabung spiral titanium dengan kumparan pemanasan

Pembuatan tabung spiral titanium heating coil melibatkan serangkaian proses canggih yang memastikan produk akhir memenuhi standar kinerja tinggi.Berikut ini gambaran langkah-langkah utama yang terlibat:

1. Persiapan bahan:

   • Proses ini dimulai dengan titanium yang murni, yang dilebur dan dimurnikan untuk menghilangkan kotoran.Teknik seperti vakum arc remelting (VAR) sering digunakan untuk mencapai kualitas material yang diinginkan, memastikan titanium memenuhi standar industri yang ketat.

2. Membentuk Tabung:

   • Setelah titanium disiapkan, ia mengalami proses pembentukan seperti ekstrusi atau penggulung untuk membentuk struktur tabung awal.Tahap ini sangat penting untuk mencapai diameter dan ketebalan dinding yang diinginkan.

3. Membuat konfigurasi spiral:

   • Desain spiral dicapai melalui teknik pemesinan khusus.Metode ini memastikan bahwa integritas struktural tabung dipertahankan sambil mengoptimalkan geometri untuk aliran panas yang efektifKeakuratan dalam langkah ini sangat penting untuk memastikan kinerja termal yang ditingkatkan.

4. Pengolahan panas:

   • Setelah tabung terbentuk, mereka dapat menjalani proses pengolahan panas untuk meningkatkan sifat mekanik dan meringankan ketegangan internal.Langkah ini berkontribusi pada daya tahan dan kinerja produk akhir, terutama dalam aplikasi suhu tinggi.

5. Pengelasan dan Penggabungan:

   • Pengelasan sangat penting untuk perakitan tabung spiral titanium coil pemanasan.sendi bebas cacat sambil menjaga sifat materialTeknisi yang terampil memastikan bahwa las memenuhi standar kualitas.

6. Kontrol kualitas:

   • Langkah-langkah kontrol kualitas yang ketat diterapkan sepanjang proses manufaktur.Pengujian non-destruktif (NDT) dan pemeriksaan dimensi dilakukan untuk memverifikasi bahwa produk akhir memenuhi semua spesifikasiHal ini memastikan keandalan dan kinerja dalam kondisi operasi.

ASTM B338 adalah spesifikasi standar yang mencakup tabung titanium dan tabung titanium tanpa jahitan dan las untuk berbagai aplikasi, terutama di industri aerospace, pengolahan kimia, dan maritim.Berikut adalah pengantar singkat untuk ASTM B338 tabung titanium:

Ringkasan ASTM B338

1. Lingkup:

   • ASTM B338 menentukan persyaratan untuk tabung titanium dalam berbagai kelas, termasuk titanium murni komersial dan paduan titanium.dan mereka dirancang untuk digunakan di lingkungan berkinerja tinggi.

2. Kelas bahan:

   • Kelas umum termasuk kelas titanium CP (Komersial Murni) (Kelas 1 sampai Kelas 4) dan kelas paduan (misalnya, Kelas 5, Ti-6Al-4V).dan ketahanan korosi.

3. Aplikasi:

   • Spesifikasi ini terutama digunakan di industri yang membutuhkan rasio kekuatan berat tinggi dan ketahanan korosi yang sangat baik, seperti aerospace, pengolahan kimia, teknik kapal,dan aplikasi medis.

4. Proses pembuatan:

   • Tabung diproduksi melalui proses seperti kerja panas, kerja dingin, dan pengolahan panas untuk memenuhi sifat dan dimensi mekanik tertentu.Mereka juga dapat menjalani inspeksi untuk jaminan kualitas.

5. Standar dan Pengujian:

   • ASTM B338 menguraikan persyaratan untuk pengujian sifat mekanik, ketahanan korosi, dan dimensi, memastikan bahwa tabung memenuhi standar industri untuk kinerja dan keselamatan.

6. Spesifikasi:

   • Standar ini memberikan persyaratan rinci untuk dimensi tabung, ketebalan dinding, toleransi, dan permukaan, memastikan bahwa mereka memenuhi tuntutan ketat dari aplikasi yang dimaksudkan.

Manfaat Tabung Titanium ASTM B338

• Tahan korosi: Tahan yang sangat baik terhadap berbagai lingkungan korosif, termasuk air laut dan kondisi asam.
• Ringan: Densitas yang lebih rendah dibandingkan dengan baja, membuatnya cocok untuk aplikasi di mana penghematan berat sangat penting.
• Kekuatan: Kekuatan tarik dan ketahanan kelelahan yang tinggi, ideal untuk aplikasi yang menuntut.
• Biokompatibilitas: Cocok untuk aplikasi medis, karena tidak bereaksi negatif dengan jaringan tubuh.

Sifat utama tabung titanium ASTM B338:

Spesifikasi ASTM B338 menyoroti beberapa sifat penting dari tabung titanium, yang berkontribusi pada kinerja mereka di berbagai aplikasi.

1Sifat Mekanis

• Kekuatan tarik: ASTM B338 tabung titanium menunjukkan kekuatan tarik yang tinggi, memungkinkan mereka untuk menahan tekanan yang signifikan tanpa deformasi.Titanium murni secara komersial (Kelas 1 dan 2) biasanya memiliki kekuatan tarik antara 240 dan 450 MPa, sedangkan paduan titanium seperti Ti-6Al-4V dapat melebihi 900 MPa.
• Kekuatan output: kekuatan output menunjukkan tegangan maksimum yang dapat diterapkan sebelum deformasi permanen terjadi.sedangkan paduan titanium seperti Ti-6Al-4V memiliki kekuatan yield yang jauh lebih tinggi, meningkatkan kesesuaiannya untuk aplikasi beban.
• Elongasi: Properti ini mencerminkan kelenturan material, yang menunjukkan seberapa banyak ia dapat meregangkan sebelum pecah.yang sangat penting untuk aplikasi yang membutuhkan pembentukan dan pembentukan.

2. Tahan korosi

• Ketahanan yang luar biasa: Titanium murni secara komersial sangat tahan terhadap korosi, terutama di lingkungan yang agresif seperti air laut, kondisi asam, dan media oksidasi.Hal ini membuatnya ideal untuk aplikasi pengolahan laut dan kimia.

3. Alam Ringan

• Densitas: Titanium sekitar 45% lebih ringan daripada baja, yang sangat menguntungkan aplikasi di mana pengurangan berat badan sangat penting.Karakteristik ringan ini memungkinkan untuk merancang struktur yang lebih efisien tanpa mengorbankan kekuatan, terutama dalam aplikasi aeroangkasa dan otomotif berkinerja tinggi.

4. Ketahanan kelelahan

• Daya tahan dari waktu ke waktu: paduan titanium menunjukkan ketahanan kelelahan yang sangat baik, membuatnya cocok untuk aplikasi beban siklik,seperti di komponen aerospace di mana tekanan berulang terjadi dari waktu ke waktu.

5. Sifat termal

• Kinerja suhu tinggi: Titanium dapat mempertahankan kekuatan dan integritasnya pada suhu tinggi, membuatnya cocok untuk aplikasi seperti sistem knalpot di sektor otomotif dan kedirgantaraan.

6. Biokompatibilitas

• Aplikasi Medis: Sifat biocompatible dari titanium murni komersial membuatnya menjadi pilihan yang sangat baik untuk implan dan perangkat medis, meminimalkan risiko reaksi merugikan dalam tubuh manusia.

Ringkasan

Kombinasi kekuatan tarik dan yield yang tinggi, ketahanan korosi yang sangat baik, sifat ringan,dan daya tahan membuat ASTM B338 tabung titanium sangat serbaguna dan cocok untuk berbagai aplikasi yang menuntut, mulai dari aerospace hingga perangkat medis. Sifat-sifat ini memastikan desain dan kinerja yang efisien, terutama di lingkungan di mana bahan tradisional dapat gagal.

Aplikasi tabung spiral Titanium Heating Coil

Pipa spiral titanium menemukan aplikasi di berbagai industri karena sifat dan kemampuan kinerja yang unik.pipa ini digunakan dalam sistem penukar panas di mana zat korosif hadirKetahanan mereka terhadap korosi lubang dan celah memastikan operasi yang dapat diandalkan, secara signifikan mengurangi risiko kegagalan peralatan dan waktu henti yang terkait.

Di industri makanan dan minuman, di mana kebersihan dan keselamatan material adalah yang terpenting, tabung spiral titanium panas coil berfungsi sebagai komponen yang ideal dalam proses pasteurisasi dan sterilisasi.Sifat titanium yang tidak reaktif berarti bahwa ia tidak mencairkan zat berbahaya ke dalam produkKarakteristik ini semakin penting karena konsumen menuntut transparansi dan keselamatan dalam produksi makanan.

Industri farmasi juga mendapat manfaat dari penggunaan tabung spiral titanium panas.seperti dalam produksi vaksin atau senyawa sensitif lainnya, pipa ini memberikan kinerja yang konsisten dan dapat diandalkan. biokompatibilitas dan ketahanan terhadap kontaminasi membuat mereka cocok untuk aplikasi di mana menjaga integritas produk sangat penting.

Tren Masa Depan dalam Teknologi Pipa Titanium Seamless:

Karena industri terus berkembang, permintaan untuk pipa titanium tanpa jahitan dalam penukar panas diperkirakan akan meningkat.Upaya penelitian dan pengembangan yang sedang berlangsung difokuskan pada peningkatan sifat paduan titaniumInovasi dalam teknik manufaktur, seperti manufaktur aditif,juga membuka jalan baru untuk menghasilkan geometri yang kompleks dan desain yang disesuaikan yang memenuhi persyaratan aplikasi tertentuKemajuan ini kemungkinan akan mengarah pada peningkatan adopsi pipa titanium tanpa jahitan di berbagai industri.

Keberlanjutan menjadi pendorong penting dalam pemilihan bahan, dan recyclability titanium berkontribusi pada daya tariknya dalam aplikasi modern.Saat industri berusaha mengurangi jejak lingkungan mereka, penggunaan bahan tahan lama dan dapat didaur ulang seperti titanium akan menjadi semakin penting.memastikan bahwa itu tetap menjadi pilihan yang berkelanjutan untuk penukar panas dan aplikasi penting lainnya.

Digitalisasi dan teknologi cerdas juga akan merevolusi cara penukar panas dirancang dan dipantau.Mengintegrasikan sensor dan sistem pemantauan waktu nyata ke dalam desain pipa titanium dapat memberikan wawasan berharga tentang kinerja dan kondisi dari waktu ke waktuKemajuan semacam itu tidak hanya meningkatkan efisiensi operasional tetapi juga memungkinkan strategi pemeliharaan prediktif, yang pada akhirnya mengarah pada pengurangan biaya operasional dan peningkatan keandalan.
