Aplikasi Suhu ASTM B338 Grade 9 Titanium Tube With Forging And Press atau Pengolahan Mekanis

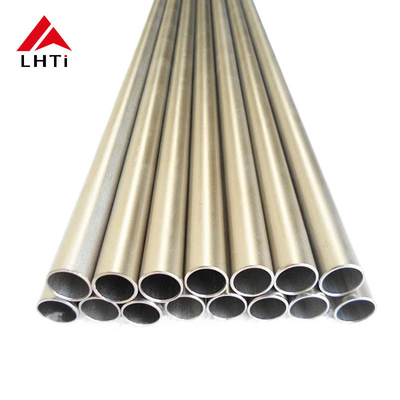

Pendahuluan terhadap pipa titanium dalam penukar panas

Penukar panas memainkan peran penting dalam berbagai proses industri dengan mentransfer panas antara dua atau lebih cairan tanpa mencampurnya.Titanium telah mendapatkan perhatian yang signifikan karena sifatnya yang luar biasaPipa titanium 19 mm menawarkan keseimbangan yang unik antara kekuatan, karakteristik ringan, dan ketahanan korosi, menjadikannya pilihan yang ideal untuk aplikasi penukar panas.Artikel ini membahas manfaatnya, proses manufaktur, dan berbagai penggunaan pipa titanium 19mm dalam penukar panas.

Keuntungan pipa titanium 19 mm

Salah satu keuntungan utama menggunakan pipa titanium 19mm dalam penukar panas adalah ketahanan korosi yang luar biasa.Titanium sangat tahan terhadap korosi lubang dan celah, terutama di lingkungan yang agresif seperti yang ditemukan dalam pengolahan kimia atau aplikasi air laut.mengurangi biaya pemeliharaan dan waktu henti, yang merupakan faktor penting dalam pengaturan industri.

Manfaat penting lainnya dari pipa titanium adalah sifat ringan mereka. Berat sekitar 40% lebih sedikit daripada baja tahan karat, pipa titanium 19mm memfasilitasi pemasangan dan transportasi yang lebih mudah.Pengurangan berat ini sangat bermanfaat di industri di mana dukungan struktural menjadi perhatianSelain itu, berat yang lebih rendah berkontribusi pada penghematan energi secara keseluruhan selama transportasi dan pemasangan,Meningkatkan lebih lanjut efisiensi biaya penggunaan titanium dalam penukar panas.

Konduktivitas termal adalah faktor penting lainnya dalam kinerja penukar panas.Konduktivitas termalnya masih cukup untuk banyak aplikasiSelain itu, kombinasi diameter 19 mm dan desain spiral yang sering digunakan dalam pipa titanium memungkinkan peningkatan efisiensi transfer panas.Kinerja yang ditingkatkan ini dapat menyebabkan pengurangan konsumsi energi dan peningkatan efisiensi operasi, membuat pipa titanium pilihan yang cerdas untuk desain penukar panas modern.

Sifat-sifat utama pipa titanium kelas 2 kelas 5

Titanium kelas 2 dan kelas 5 adalah dua paduan titanium yang paling umum digunakan, masing-masing dengan sifat yang berbeda yang cocok untuk aplikasi yang berbeda.

Titanium kelas 2 (Titan murni secara komersial)

Titanium kelas 2 sering disebut sebagai CP Ti Grade 2 atau titanium murni secara komersial.kekuatan yang baik, dan weldability.

1. Komposisi Kimia

• Titanium (Ti): ~99%
• Sejumlah kecil oksigen, karbon, nitrogen, hidrogen, dan zat besi.
• Titanium kelas 2 pada dasarnya adalah titanium murni dengan tingkat rendah elemen paduan, menjadikannya ideal untuk aplikasi tahan korosi.

2Sifat Mekanis

• Kekuatan tarik: Sekitar 345 ∼450 MPa (50 ∼65 ksi)
• Kekuatan output: Sekitar 275 MPa (40 ksi)
• Perpanjangan: 20-30%
  • Hal ini memberinya fleksibilitas yang baik, membuatnya mudah dibentuk dan cocok untuk berbagai aplikasi di mana fleksibilitas penting.
• Modulus Elastisitas: ~ 105 GPa (15,2 juta psi)

3. Tahan korosi

• Ketahanan yang sangat baik terhadap berbagai lingkungan korosif, termasuk air laut, klorida, asam, dan agen oksidasi.
• Tahan terhadap lubang, korosi celah, dan retakan korosi stres.
• Sering digunakan dalam pengolahan kimia dan aplikasi laut di mana paparan zat korosif adalah umum.

4. Kelayakan pengelasan

• Kemampuan pengelasan yang sangat baik dengan proses seperti pengelasan TIG (Tungsten Inert Gas) dan MIG (Metal Inert Gas).
• Dapat dilas dalam kondisi seperti yang diterima dan dipanaskan tanpa mengorbankan sifat mekanik.

5. Resistensi panas

• Dapat menangani suhu sedang hingga sekitar 400 ° C (752 ° F).
• Tidak tahan panas seperti paduan titanium lainnya seperti kelas 5.

6. Ketumpatan

• Densitas: ~4,51 g/cm3 (4510 kg/m3)
  • Sedikit lebih padat daripada beberapa jenis titanium yang lebih dilegai, tetapi masih relatif ringan dibandingkan dengan baja.

Kelas 5 Titanium (Ti-6Al-4V)

Titanium kelas 5, juga dikenal sebagai Ti-6Al-4V, adalah paduan alfa-beta yang mengandung 6% aluminium dan 4% vanadium.dan ketahanan kelelahan dan korosi yang sangat baik.

1. Komposisi Kimia

• Titanium (Ti): Saldo (sekitar 90%)
• Aluminium (Al): 6%
• Vanadium (V): 4%
• Besi (Fe), Oksigen (O), dan Karbon (C) terdapat dalam jumlah kecil.

2Sifat Mekanis

• Kekuatan tarik: Sekitar 895-1200 MPa (130-175 ksi)
  • Lebih tinggi dari titanium kelas 2, membuatnya cocok untuk aplikasi tekanan tinggi.
• Kekuatan output: Sekitar 828 MPa (120 ksi)
  • Kekuatan hasil yang lebih tinggi daripada Kelas 2, membuatnya lebih cocok untuk aplikasi struktural yang membutuhkan rasio kekuatan/berat yang lebih baik.
• Elongasi: 10 ∼ 15%
• Modulus Elastisitas: ~ 110 GPa (16 juta psi)

3. Tahan korosi

• Ketahanan korosi yang baik terhadap berbagai lingkungan, termasuk air laut, klorida, asam sulfat, dan asam.
• Bandingkan dengan kelas 2 dalam hal ketahanan terhadap korosi di sebagian besar lingkungan tetapi sedikit kurang tahan di beberapa agresif,lingkungan kaya klorida karena adanya unsur paduan seperti aluminium dan vanadium.

4. Kelayakan pengelasan

• Kemampuan las yang baik tetapi membutuhkan lebih banyak perawatan dibandingkan dengan Kelas 2 karena kekuatan dan kandungan paduan yang lebih tinggi.
• Proses pengelasan yang umum termasuk pengelasan TIG, MIG, dan EB (beam elektron).
• Pengolahan panas dan pengelasan yang tepat sangat penting untuk mempertahankan kekuatan dan sifat mekanik.

5. Resistensi panas

• Dapat bekerja pada suhu yang lebih tinggi dari Kelas 2, dengan suhu operasi terus menerus maksimum sekitar 400-600 °C (752-1,112 °F).
• Menampilkan stabilitas termal yang baik dan dapat menahan siklus termal sedang.

6. Ketumpatan

• Densitas: ~4,43 g/cm3 (4430 kg/m3)
  • Lebih ringan dari kebanyakan paduan baja, berkontribusi pada penggunaannya yang luas dalam aplikasi aerospace dan otomotif di mana pengurangan berat adalah penting.

Proses pembuatan pipa titanium 19 mm

Produksi pipa titanium 19mm melibatkan beberapa teknik canggih yang memastikan kualitas dan kinerja yang tinggi.sering dalam bentuk batu bata yang mengalami proses seperti vakum arc re-melting untuk mencapai sifat material yang diinginkanLangkah awal ini sangat penting untuk memproduksi pipa yang memenuhi standar industri yang ketat, terutama di sektor seperti aerospace dan pengolahan kimia.

Setelah bahan baku disiapkan, titanium mengalami proses seperti ekstrusi atau penggulung untuk menciptakan bentuk tabung.Diameter spesifik 19mm dicapai melalui teknik pemesinan yang tepat yang menjaga integritas struktural dari bahanProses pasca-pembuatan dapat mencakup pengolahan panas untuk meningkatkan sifat mekanik dan meringankan ketegangan internal, yang penting untuk memastikan daya tahan dalam kondisi operasi.

Pengelasan memainkan peran penting dalam perakitan pipa titanium untuk penukar panas. Pengelasan busur gas tungsten (GTAW) umumnya digunakan karena kemampuannya untuk menghasilkan sendi yang kuat dan bebas cacat.Metode ini sangat penting untuk menjaga ketahanan korosi titanium, karena pengelasan yang buruk dapat menciptakan titik lemah yang rentan terhadap kerusakan lingkungan.diterapkan untuk memastikan bahwa produk akhir mematuhi semua spesifikasi.

ASTM B338 adalah spesifikasi standar yang mencakup tabung titanium dan tabung titanium tanpa jahitan dan las untuk berbagai aplikasi, terutama di industri aerospace, pengolahan kimia, dan maritim.Berikut adalah pengantar singkat untuk ASTM B338 tabung titanium:

Ringkasan ASTM B338

1. Lingkup:

   • ASTM B338 menentukan persyaratan untuk tabung titanium dalam berbagai kelas, termasuk titanium murni komersial dan paduan titanium.dan mereka dirancang untuk digunakan di lingkungan berkinerja tinggi.

2. Kelas bahan:

   • Kelas umum termasuk kelas titanium CP (Komersial Murni) (Kelas 1 sampai Kelas 4) dan kelas paduan (misalnya, Kelas 5, Ti-6Al-4V).dan ketahanan korosi.

3. Aplikasi:

   • Spesifikasi ini terutama digunakan di industri yang membutuhkan rasio kekuatan berat tinggi dan ketahanan korosi yang sangat baik, seperti aerospace, pengolahan kimia, teknik kapal,dan aplikasi medis.

4. Proses pembuatan:

   • Tabung diproduksi melalui proses seperti kerja panas, kerja dingin, dan pengolahan panas untuk memenuhi sifat dan dimensi mekanik tertentu.Mereka juga dapat menjalani inspeksi untuk jaminan kualitas.

5. Standar dan Pengujian:

   • ASTM B338 menguraikan persyaratan untuk pengujian sifat mekanik, ketahanan korosi, dan dimensi, memastikan bahwa tabung memenuhi standar industri untuk kinerja dan keselamatan.

6. Spesifikasi:

   • Standar ini memberikan persyaratan rinci untuk dimensi tabung, ketebalan dinding, toleransi, dan permukaan, memastikan bahwa mereka memenuhi tuntutan ketat dari aplikasi yang dimaksudkan.

Manfaat Tabung Titanium ASTM B338

• Tahan korosi: Tahan yang sangat baik terhadap berbagai lingkungan korosif, termasuk air laut dan kondisi asam.
• Ringan: Densitas yang lebih rendah dibandingkan dengan baja, membuatnya cocok untuk aplikasi di mana penghematan berat sangat penting.
• Kekuatan: Kekuatan tarik dan ketahanan kelelahan yang tinggi, ideal untuk aplikasi yang menuntut.
• Biokompatibilitas: Cocok untuk aplikasi medis, karena tidak bereaksi negatif dengan jaringan tubuh.

Sifat utama tabung titanium ASTM B338:

Spesifikasi ASTM B338 menyoroti beberapa sifat penting dari tabung titanium, yang berkontribusi pada kinerja mereka di berbagai aplikasi.

1Sifat Mekanis

• Kekuatan tarik: ASTM B338 tabung titanium menunjukkan kekuatan tarik yang tinggi, memungkinkan mereka untuk menahan tekanan yang signifikan tanpa deformasi.Titanium murni secara komersial (Kelas 1 dan 2) biasanya memiliki kekuatan tarik antara 240 dan 450 MPa, sedangkan paduan titanium seperti Ti-6Al-4V dapat melebihi 900 MPa.
• Kekuatan output: kekuatan output menunjukkan tegangan maksimum yang dapat diterapkan sebelum deformasi permanen terjadi.sedangkan paduan titanium seperti Ti-6Al-4V memiliki kekuatan yield yang jauh lebih tinggi, meningkatkan kesesuaiannya untuk aplikasi beban.
• Elongasi: Properti ini mencerminkan kelenturan material, yang menunjukkan seberapa banyak ia dapat meregangkan sebelum pecah.yang sangat penting untuk aplikasi yang membutuhkan pembentukan dan pembentukan.

2. Tahan korosi

• Ketahanan yang luar biasa: Titanium murni secara komersial sangat tahan terhadap korosi, terutama di lingkungan yang agresif seperti air laut, kondisi asam, dan media oksidasi.Hal ini membuatnya ideal untuk aplikasi pengolahan laut dan kimia.

3. Alam Ringan

• Densitas: Titanium sekitar 45% lebih ringan daripada baja, yang sangat menguntungkan aplikasi di mana pengurangan berat badan sangat penting.Karakteristik ringan ini memungkinkan untuk merancang struktur yang lebih efisien tanpa mengorbankan kekuatan, terutama dalam aplikasi aeroangkasa dan otomotif berkinerja tinggi.

4. Ketahanan kelelahan

• Daya tahan dari waktu ke waktu: paduan titanium menunjukkan ketahanan kelelahan yang sangat baik, membuatnya cocok untuk aplikasi beban siklik,seperti di komponen aerospace di mana tekanan berulang terjadi dari waktu ke waktu.

5. Sifat termal

• Kinerja suhu tinggi: Titanium dapat mempertahankan kekuatan dan integritasnya pada suhu tinggi, membuatnya cocok untuk aplikasi seperti sistem knalpot di sektor otomotif dan kedirgantaraan.

6. Biokompatibilitas

• Aplikasi Medis: Sifat biocompatible dari titanium murni komersial membuatnya menjadi pilihan yang sangat baik untuk implan dan perangkat medis, meminimalkan risiko reaksi merugikan dalam tubuh manusia.

Ringkasan

Kombinasi kekuatan tarik dan yield yang tinggi, ketahanan korosi yang sangat baik, sifat ringan,dan daya tahan membuat ASTM B338 tabung titanium sangat serbaguna dan cocok untuk berbagai aplikasi yang menuntut, mulai dari aerospace hingga perangkat medis. Sifat-sifat ini memastikan desain dan kinerja yang efisien, terutama di lingkungan di mana bahan tradisional dapat gagal.

Aplikasi pipa titanium 19mm dalam penukar panas

Versatilitas pipa titanium 19mm membuat mereka cocok untuk berbagai aplikasi dalam penukar panas di berbagai industri.pipa ini sering digunakan dalam sistem yang menangani zat korosifKemampuan mereka untuk menahan bahan kimia keras sambil menjaga integritas struktur memastikan operasi yang dapat diandalkan dan meminimalkan risiko kegagalan peralatan.

Dalam industri makanan dan minuman, menjaga kebersihan dan mencegah kontaminasi sangat penting.Sifat titanium yang tidak reaktif membuat pipa 19mm menjadi pilihan yang sangat baik untuk digunakan dalam proses pasteurisasi dan sterilisasiDengan memastikan bahwa tidak ada zat berbahaya yang masuk ke dalam produk, pipa ini membantu perusahaan mematuhi peraturan keselamatan yang ketat, sehingga melindungi kesehatan konsumen dan menjaga kualitas produk.

Industri farmasi juga mendapat manfaat secara signifikan dari penerapan pipa titanium 19 mm. Dalam proses yang membutuhkan kontrol suhu yang tepat, seperti produksi vaksin,pipa ini menawarkan kinerja termal yang konsisten tanpa mengorbankan integritas senyawa sensitifBiokompatibilitas dan ketahanan korosi titanium membuatnya menjadi pilihan yang disukai untuk aplikasi di mana menjaga kemurnian dan keselamatan sangat penting.

Tren Masa Depan dalam Teknologi Pipa Titanium Seamless

Karena industri terus berkembang, permintaan untuk pipa titanium tanpa jahitan dalam penukar panas diperkirakan akan meningkat.Upaya penelitian dan pengembangan yang sedang berlangsung difokuskan pada peningkatan sifat paduan titaniumInovasi dalam teknik manufaktur, seperti manufaktur aditif,juga membuka jalan baru untuk menghasilkan geometri yang kompleks dan desain yang disesuaikan yang memenuhi persyaratan aplikasi tertentuKemajuan ini kemungkinan akan mengarah pada peningkatan adopsi pipa titanium tanpa jahitan di berbagai industri.

Keberlanjutan menjadi pendorong penting dalam pemilihan bahan, dan recyclability titanium berkontribusi pada daya tariknya dalam aplikasi modern.Saat industri berusaha mengurangi jejak lingkungan mereka, penggunaan bahan tahan lama dan dapat didaur ulang seperti titanium akan menjadi semakin penting.memastikan bahwa itu tetap menjadi pilihan yang berkelanjutan untuk penukar panas dan aplikasi penting lainnya.

Digitalisasi dan teknologi cerdas juga akan merevolusi cara penukar panas dirancang dan dipantau.Mengintegrasikan sensor dan sistem pemantauan waktu nyata ke dalam desain pipa titanium dapat memberikan wawasan berharga tentang kinerja dan kondisi dari waktu ke waktuKemajuan semacam itu tidak hanya meningkatkan efisiensi operasional tetapi juga memungkinkan strategi pemeliharaan prediktif, yang pada akhirnya mengarah pada pengurangan biaya operasional dan peningkatan keandalan.
