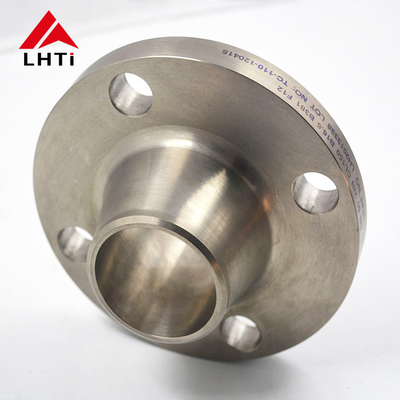

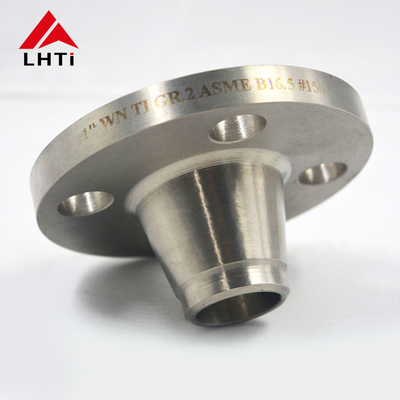

ASME B16.5 Titanium Weld Neck Flange Kelas 300 Gr2 Gr5 Gr7 Raised Face WNRF Untuk Aplikasi Pipeline

2. Kelas ASME B16.5 Titanium Weld Neck Flange Kelas 300

Flang leher las titaniumsering digunakan dalam sistem pipa karena kekuatan, berat ringan, dan ketahanan korosi yang sangat baik.masing-masing disesuaikan untuk aplikasi dan lingkungan tertentu.

1. Titanium kelas 1:Dikenal karena ketangkasannya yang tinggi, titanium kelas 1 adalah yang paling lunak dan paling dapat dibentuk dari semua kelas titanium murni komersial.Hal ini terutama digunakan dalam aplikasi yang membutuhkan ketahanan korosi yang superior di lingkungan seperti industri pengolahan kimia.

2.

3. Titanium kelas 2:Ini adalah kelas titanium yang paling banyak digunakan. Ini menawarkan keseimbangan yang baik antara kekuatan dan kelenturan, dengan ketahanan korosi yang sangat baik.termasuk flange untuk sistem pipa.

4.

5. Titanium kelas 5 (Ti 6Al-4V):Ini adalah kelas paduan dan yang paling umum digunakan dari semua paduan titanium.Titanium kelas 5 digunakan dalam aplikasi kekuatan tinggi di mana tahan panas dan korosi diperlukan.

6.

7. Titanium kelas 7:Dengan kemampuan las dan pembuatan yang sangat baik, kelas ini termasuk paladium untuk ketahanan korosi yang ditingkatkan, terutama terhadap asam pengurang dan serangan lokal dalam halogenida panas.

8.

9. Titanium kelas 12:Kelas ini menawarkan ketahanan panas dan kekuatan yang ditingkatkan dibandingkan dengan kelas murni komersial lainnya.

10.

11. Titanium kelas 23 (Ti 6Al-4V ELI):Kelas ini mirip dengan Kelas 5 tetapi memiliki interstitial ekstra rendah (ELI), sehingga lebih disukai untuk ketahanan fraktur yang lebih tinggi dan fleksibilitas yang lebih baik.Hal ini sering digunakan dalam aplikasi medis dan juga cocok untuk flanges dalam kritis, aplikasi high-end.

3.Spesifikasi untuk ASME B16.5 Calss 300 Titanium Weld Neck Flange

4Keuntungan dari ASME B16.5 Titanium Weld Neck Flanges:

Flang leher las titaniummenawarkan berbagai keuntungan yang membuat mereka sangat dicari dalam berbagai aplikasi industri di mana kinerja dan daya tahan sangat penting.

Ketahanan korosi: Flang leher las titaniumsangat tahan terhadap korosi, bahkan di lingkungan agresif seperti air laut, asam, dan klorida.dan minyak dan gas lepas pantai di mana ketahanan korosi sangat penting.

Rasio kekuatan-ke-berat:Titanium memiliki rasio kekuatan berat yang tinggi, membuat flensa leher las titanium kuat dan tahan lama sambil tetap ringan.Hal ini menguntungkan dalam aplikasi di mana pengurangan berat badan diinginkan tanpa mengorbankan kekuatan dan kinerja.

Tahan suhu tinggi: Flang leher las titaniumdapat menahan suhu tinggi tanpa kehilangan sifat mekanik mereka. mereka mempertahankan kekuatan dan ketahanan korosi mereka pada suhu tinggi,membuat mereka cocok untuk aplikasi yang melibatkan siklus panas dan termal.

Biokompatibilitas:Titanium adalah biocompatible dan tidak beracun, yang membuat titanium las leher flanges cocok untuk digunakan dalam peralatan medis, manufaktur farmasi,dan industri pengolahan makanan di mana kemurnian produk sangat penting.

Umur Panjang dan Ketahanan:Titanium dikenal karena daya tahan dan umur panjangnya.menyumbang untuk mengurangi biaya pemeliharaan dan penggantian dari waktu ke waktu.

Sifat Penyegelan yang Luar Biasa:Akhir permukaan yang halus dari flensa leher las titanium, yang dicapai melalui proses pemasangan atau pemesinan, memungkinkan penyegelan yang unggul dengan gasket atau komponen penghubung lainnya.Hal ini membantu mencegah kebocoran dan memastikan kinerja yang dapat diandalkan dalam aplikasi kritis.

Kompatibilitas dengan Logam Lainnya: Flang leher las titaniumdapat dengan mudah dilas atau dipasangkan dengan logam lain seperti stainless steel atau baja karbon, memungkinkan fleksibilitas dalam desain dan kompatibilitas dengan sistem yang ada.

5. ASME B16.5 Titanium Weld Neck Flanges Rating Suhu

6. Paket Titanium Weld Neck Flange

Pencegahan Karat

• VCI (Volatile Corrosion Inhibitor) Pembungkus: Flanges titaniumBahan ini melepaskan uap kimia yang membentuk lapisan pelindung pada permukaan logam.
• Lapisan minyak atau minyak:Lapisan lemak atau minyak yang ringan dapat diterapkan untuk melindungi permukaan flange, terutama saat diangkut dalam jarak yang jauh atau disimpan untuk jangka waktu yang lama.

Perlindungan Fisik

• Bubble Wrap atau Foam:Setiap flange biasanya dibungkus dengan bungkus gelembung atau dikelilingi oleh busa untuk melindungi dari benturan selama transportasi.
• Separator karton:Ketika beberapa flensa dikemas dalam satu kotak, pemisah kardus digunakan untuk mencegah mereka menyentuh dan berpotensi tergores atau merusak satu sama lain.

Kemasan Luar yang Kuat

• Kotak kayu atau kotak kayu lapis: Flanges titaniumsering dikirim dalam peti kayu atau kotak kayu lapis, yang memberikan perlindungan yang kuat dari kerusakan mekanis dan dapat ditumpuk, memudahkan penanganan yang lebih mudah dan lebih aman.
• Palletization:Untuk pesanan besar, flanges dapat dipalletkan. Setiap palet biasanya dikemas untuk mengamankan kotak atau peti selama penanganan dan pengiriman.

Waterproofing

• Lembar Plastik:Kandang atau kotak luar sering ditutupi dengan lembaran plastik tebal untuk melindungi dari kelembaban, terutama di lingkungan yang lembab atau basah.

Pelabelan dan Dokumentasi

• Label yang jelas:Setiap bungkus diberi label yang jelas dengan instruksi penanganan, nomor bagian, dan rincian tujuan untuk memastikan penanganan yang tepat dan untuk memudahkan pelacakan.
•
• Dokumen Jaminan Mutu:Sertifikat kualitas, laporan pengujian bahan, dan sertifikat kepatuhan sering dimasukkan ke dalam kemasan atau diberikan secara terpisah untuk memastikan keterlacak dan kepatuhan terhadap standar industri.

7. Inspeksi Titanium Weld Neck Flange

Pengujian visual (VT):Ini melibatkan pemeriksaan permukaan las dan flange secara visual untuk mendeteksi cacat yang terlihat seperti retakan, porositas, atau profil las yang tidak tepat.

Uji Ultrasonik (UT):Teknik ini menggunakan gelombang suara frekuensi tinggi untuk mendeteksi cacat internal dalam bahan, seperti kekosongan, inklusi, atau retakan.

Pengujian Radiografi (RT):Metode ini menggunakan sinar-X atau sinar gamma untuk menghasilkan gambar struktur internal las dan flange.

Uji partikel magnetik (MT):MT digunakan untuk mendeteksi cacat permukaan dan dekat permukaan dalam bahan ferromagnetik.metode ini mungkin tidak berlaku kecuali ada bahan magnetik di dekatnya atau lapisan yang dapat magnetisasi.

Penetrant Testing/Dye Penetrant (PT):PT melibatkan penerapan penetrant pewarna pada permukaan las dan kemudian menghilangkan kelebihan pewarna untuk mengungkapkan cacat yang merusak permukaan.

Pengujian Eddy Current (ET):ET menggunakan induksi elektromagnetik untuk mendeteksi cacat permukaan dan dekat permukaan pada bahan konduktif seperti titanium.

Emisi Akustik (AE):AE melibatkan pemantauan emisi akustik dari material yang berada di bawah tekanan untuk mendeteksi perubahan yang menunjukkan cacat seperti retakan atau kebocoran.
