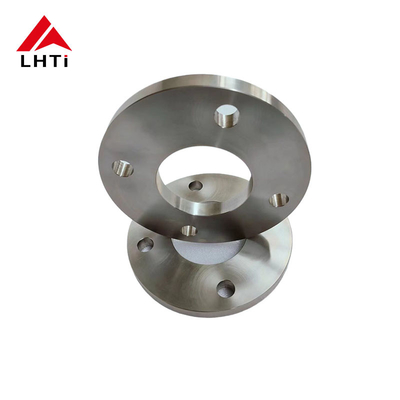

PN 40 Titanium Slip On Flange EN1092-01 Gr1 Gr5 Gr7 SORF Wajah yang ditinggikan untuk pipa

2. Kelas EN1092-01 Titanium Plate Flange Gr1 Gr5 Gr7

1. Kelas 1 (Titan murni secara komersial, CP Ti):

   • Sifat: Titanium kelas 1 adalah paduan titanium yang paling lentur dan paling lunak..
   • Aplikasi: Umum digunakan dalam pengolahan kimia, industri kelautan, dan aeroangkasa di mana ketahanan korosi dan kemudahan pembuatan sangat penting.

2. Kelas 5 (Ti-6Al-4V):

   • Sifat: Paduan titanium kelas 5 ditandai dengan kekuatan tinggi, kepadatan rendah, dan ketahanan korosi yang sangat baik.
   • Aplikasi: Digunakan secara luas di industri aerospace, maritim, dan pengolahan kimia untuk komponen yang membutuhkan rasio kekuatan berat tinggi, seperti bilah turbin, struktur pesawat,dan peralatan minyak dan gas lepas pantai.

3. Kelas 7 (Ti-0,2Pd):

   • Properti: Titanium kelas 7 menawarkan ketahanan korosi yang unggul, terutama dalam lingkungan yang mengurangi dan sedikit mengoksidasi, dibandingkan dengan kelas titanium lainnya.Ini juga memiliki weldability dan formability yang baik.
   • Aplikasi: Digunakan dalam pengolahan kimia, desalinasi, dan aplikasi laut di mana ketahanan terhadap klorida dan media korosif lainnya sangat penting.

Setiap kelas titanium menawarkan keuntungan khusus berdasarkan sifat mekaniknya, ketahanan korosi, dan kesesuaian untuk kondisi lingkungan yang berbeda.Saat memilih kelas flange plat titanium (seperti Gr1, Gr5 atau Gr7), sangat penting untuk mempertimbangkan faktor-faktor seperti lingkungan operasi, kekuatan yang dibutuhkan,dan kompatibilitas dengan bahan lain dalam sistem untuk memastikan kinerja dan umur panjang yang optimal.

3.Spesifikasi untuk EN1092-01 PN40 Titanium Plate Flange

4. Mengapa Kita Pilih Titanium Plat Flanges dalam Aplikasi?

Flang plat titaniummenawarkan berbagai keuntungan yang membuat mereka sangat dicari dalam berbagai aplikasi industri di mana kinerja dan daya tahan sangat penting.

Ketahanan korosi: Flang plat titaniumsangat tahan terhadap korosi, bahkan di lingkungan agresif seperti air laut, asam, dan klorida.dan minyak dan gas lepas pantai di mana ketahanan korosi sangat penting.

Rasio kekuatan-ke-berat:Titanium memiliki rasio kekuatan berat yang tinggi, membuat flensa leher las titanium kuat dan tahan lama sambil tetap ringan.Hal ini menguntungkan dalam aplikasi di mana pengurangan berat badan diinginkan tanpa mengorbankan kekuatan dan kinerja.

Ketahanan suhu tinggi: Flang plat titaniumdapat menahan suhu tinggi tanpa kehilangan sifat mekanik mereka. mereka mempertahankan kekuatan dan ketahanan korosi mereka pada suhu tinggi,membuat mereka cocok untuk aplikasi yang melibatkan siklus panas dan termal.

Biokompatibilitas:Titanium adalah biocompatible dan tidak beracun, yang membuat titanium las leher flanges cocok untuk digunakan dalam peralatan medis, manufaktur farmasi,dan industri pengolahan makanan di mana kemurnian produk sangat penting.

Umur Panjang dan Ketahanan:Titanium dikenal karena daya tahan dan umur panjangnya.menyumbang untuk mengurangi biaya pemeliharaan dan penggantian dari waktu ke waktu.

Sifat Penyegelan yang Luar Biasa:Akhir permukaan yang halus dari flensa leher las titanium, yang dicapai melalui proses pemasangan atau pemesinan, memungkinkan penyegelan yang unggul dengan gasket atau komponen penghubung lainnya.Hal ini membantu mencegah kebocoran dan memastikan kinerja yang dapat diandalkan dalam aplikasi kritis.

Kompatibilitas dengan Logam Lainnya: Flang plat titaniumdapat dengan mudah dilas atau dipasangkan dengan logam lain seperti stainless steel atau baja karbon, memungkinkan fleksibilitas dalam desain dan kompatibilitas dengan sistem yang ada.

5. Berbagai jenis wajah dari titanium plat Flanges:

Flange wajah (RF) yang diangkat:

1. Desain:

   • Raised Surface: Flang Raised Face memiliki bagian kecil di sekitar lubang yang dibor sedikit lebih besar dari diameter pipa.
   • Permukaan penyegelan: permukaan yang diangkat berfungsi sebagai permukaan penyegelan utama di mana gasket beristirahat.

2. Keuntungan:

   • Penutup yang ditingkatkan: Desain wajah yang diangkat memusatkan kompresi gasket ke area yang lebih kecil, meningkatkan efektivitas segel.
   • Perlindungan: Wajah yang diangkat membantu melindungi permukaan flange dari kerusakan selama penanganan dan pemasangan.

3. Aplikasi:

   • Umum: Flang wajah yang ditinggikan lebih umum digunakan dalam aplikasi industri standar di mana segel yang dapat diandalkan dan bebas kebocoran sangat penting.
   • Peringkat Tekanan: Cocok untuk aplikasi tekanan yang lebih tinggi karena permukaan yang ditinggikan memungkinkan kompresi gasket yang lebih baik.

Flange Flat Face (FF):

1. Desain:

   • Permukaan halus: Flang Flat Face memiliki permukaan datar atau halus tanpa tonjolan atau area yang tinggi di sekitar lubang.
   • Permukaan penyegelan: Penyegelan dicapai dengan menempatkan gasket langsung pada permukaan datar dari flange.

2. Keuntungan:

   • Mudah Selaras: Flang Flat Face lebih mudah diselaraskan selama perakitan karena tidak ada permukaan yang tinggi untuk ditangani.
   • Menghemat ruang: Mereka membutuhkan lebih sedikit ruang dibandingkan dengan flang wajah yang ditingkatkan, yang mungkin menguntungkan dalam instalasi yang sempit.

3. Aplikasi:

   • Spesialisasi: Flang Flat Face biasanya digunakan dalam aplikasi tekanan rendah dan non-kritis di mana persyaratan penyegelan kurang ketat.
   • Gasket khusus: Mungkin memerlukan gasket khusus (seperti gasket wajah penuh) yang menutupi seluruh wajah flange untuk memastikan penyegelan yang tepat.

Memilih Antara Wajah Tinggi dan Wajah Datar:

• Tekanan dan persyaratan penyegelan: Flang wajah yang ditingkatkan lebih disukai untuk aplikasi tekanan tinggi di mana penyegelan yang dapat diandalkan sangat penting.Flance Flat Face cocok untuk aplikasi tekanan rendah atau di mana kendala ruang adalah perhatian.

• Pilihan gasket: Pilihan gasket (seperti tipe cincin atau wajah penuh) tergantung pada jenis flange yang menghadap (RF atau FF) dan persyaratan aplikasi untuk integritas penyegelan.

6. Standar Umum Flanges Titanium
