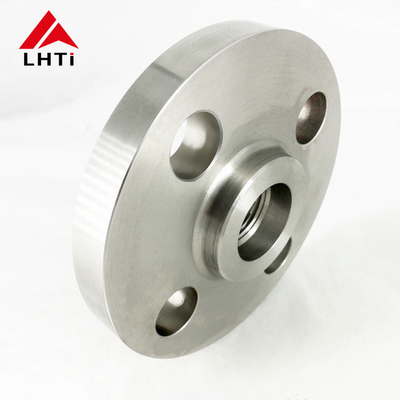

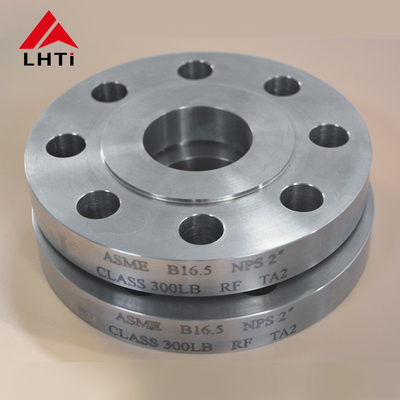

Titanium Slip On Pipe Flange Ti Gr2 Gr5 ASME B16.5 SO Flange Kelas 150

2. Kelas ASME B16.5 Titanium Slip On Flange

Titanium Kelas 2 (Ti-CP):

Komposisi: Titanium murni secara komersial dengan komposisi 99,2% titanium, 0,25% besi, 0,3% oksigen, dan jumlah jejak unsur lain.

Sifat:

Kekuatan: Relatif rendah dibandingkan dengan paduan; lebih tinggi dari banyak baja tetapi lebih rendah dari paduan titanium.

Tahan korosi: Sangat baik di sebagian besar lingkungan, terutama terhadap klorida.

Kemampuan pengelasan: Kemampuan pengelasan dan pembuatan yang baik.

Aplikasi: Pengolahan bahan kimia, lingkungan laut, implan medis (non-bearing), dan arsitektur.

Titanium Kelas 5 (Ti-6Al-4V):

Komposisi: paduan titanium yang mengandung 90% titanium, 6% aluminium, dan 4% vanadium.

Sifat:

Kekuatan: Rasio kekuatan-berat yang sangat baik, lebih unggul dari titanium kelas 2.

Ketahanan Korosi: Ketahanan korosi yang baik, tidak setinggi Kelas 2 tetapi cocok untuk banyak lingkungan.

Ketahanan suhu: Mempertahankan kekuatan pada suhu tinggi, membuatnya cocok untuk aplikasi aerospace dan kinerja tinggi.

Aplikasi: Komponen pesawat ruang angkasa (airframe, mesin jet), peralatan kapal, implan medis, komponen mobil, dan peralatan olahraga.

3.Spesifikasi untuk ASME B16.5 Titanium Slip On Flange

Ukuran:1/2" (15 NB) sampai 48" (1200 NB)

Standar:ANSI B16.5, ANSI B16.47 Seri A & B, MSS SP44, ASA, API-605, AWWA, Gambar Khusus

Nomor tekanan:Kelas 150, Kelas 300, Kelas 400, Kelas 600, Kelas 900, Kelas 1500, Kelas 2500. PN6, PN10, PN16, PN25, PN40, PN64 dll.

Flanges Slip On (SO) baja karbon:ASTM A105/A105N, A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (Spectacle Blind Flange, Spacer Ring/Spade Flange), Baja RST37.2C22.8

Flanges Slip On (SO) baja tahan karat:ASTM A182 F202, F304/304L/304H, F316/316L, F316H, F316TI, F310, F321, F904L

Flanges Slip On (SO) dari baja paduan:ASTM A182 F1, F5, F9, F11, F22, F91

Flanges Slip On (SO) paduan khusus:Duplex, Super Duplex, paduan nikel

Tipe permukaan flange:Flat Face (FF), Raised Face (RF), Ring Type Joint (RTJ)

Lapisan/Perawatan Permukaan:Cat anti karat, cat hitam minyak, kuning transparan, zinc plated, dingin dan panas dip galvanis

Layanan nilai tambah:CNC Machining, Flanges yang disesuaikan

ASME/ANSI B16.5 150lb Slip on Flange/Standar, Dimensi & Berat:

4Mengapa Kita Memilih Titanium Flanges

Pengurangan berat badan:Paduan titanium yang digunakan dalam flensa menawarkan rasio kekuatan-ke-berat yang sangat baik, membuat mereka sangat diinginkan di bidang kedirgantaraan.Para insinyur sering berusaha mengurangi berat pesawat sambil menjaga kekuatan untuk meningkatkan efisiensi bahan bakar dan kinerja penerbanganFlanges titanium berkontribusi secara signifikan untuk mencapai tujuan ini dengan mengurangi berat struktural secara keseluruhan.

Ketahanan Korosi: Flang titanium menunjukkan ketahanan korosi yang luar biasa, terutama terhadap ion klorida yang lazim di lingkungan laut.Pesawat dan helikopter yang beroperasi dalam kondisi seperti itu membutuhkan komponen dengan ketahanan korosi yang kuat, di mana titanium flanges memainkan peran penting.

Kinerja suhu tinggi:Flang titanium mempertahankan kekuatan dan stabilitas pada suhu tinggi, membuatnya cocok untuk aplikasi seperti komponen mesin, turbin gas,dan mesin jet yang membutuhkan bahan tahan panasMereka menahan aliran udara suhu tinggi dan emisi panas sambil mempertahankan integritas struktural dan fungsionalitas.

Persyaratan kekuatan tinggi:Kekuatan tinggi flang titanium memungkinkan mereka untuk menahan beban dinamis dan tegangan mekanis yang khas di bidang penerbangan, memastikan keamanan penerbangan dan keandalan struktur.Mereka biasanya digunakan dalam koneksi penting seperti landing gear, pesawat sayap, komponen struktural, dan sistem kontrol penerbangan.

Ketahanan terhadap keausan dan kelelahanPaduan titanium menawarkan ketahanan kelelahan dan keausan yang sangat baik, penting untuk aplikasi aerospace yang sering digunakan dan operasi intensitas tinggi.Flanges titanium mempertahankan kinerja yang stabil selama jangka waktu yang lama, mengurangi risiko kerusakan dan kegagalan karena kelelahan dan keausan.

5. Paket Titanium Slip On Flange

Pencegahan Karat

• VCI (Volatile Corrosion Inhibitor) Pembungkus: Flanges titaniumBahan ini melepaskan uap kimia yang membentuk lapisan pelindung pada permukaan logam.
• Lapisan minyak atau minyak:Lapisan lemak atau minyak yang ringan dapat diterapkan untuk melindungi permukaan flange, terutama ketika diangkut dalam jarak yang jauh atau disimpan untuk jangka waktu yang lama.

Perlindungan Fisik

• Bubble Wrap atau Foam:Setiap flange biasanya dibungkus dengan bungkus gelembung atau dikelilingi oleh busa untuk melindungi dari benturan selama transportasi.
• Separator karton:Ketika beberapa flensa dikemas dalam satu kotak, pemisah kardus digunakan untuk mencegah mereka menyentuh dan berpotensi tergores atau merusak satu sama lain.

Kemasan Luar yang Kuat

• Kotak kayu atau kotak kayu lapis: Flanges titaniumsering dikirim dalam peti kayu atau kotak kayu lapis, yang memberikan perlindungan yang kuat dari kerusakan mekanis dan dapat ditumpuk, memudahkan penanganan yang lebih mudah dan lebih aman.
• Palletization:Untuk pesanan besar, flanges dapat dipalletkan. Setiap palet biasanya dikemas untuk mengamankan kotak atau peti selama penanganan dan pengiriman.

Waterproofing

• Lembar Plastik:Kandang atau kotak luar sering ditutupi dengan lembaran plastik tebal untuk melindungi dari kelembaban, terutama di lingkungan yang lembab atau basah.

Pelabelan dan Dokumentasi

• Label yang jelas:Setiap bungkus diberi label yang jelas dengan instruksi penanganan, nomor bagian, dan rincian tujuan untuk memastikan penanganan yang tepat dan untuk memudahkan pelacakan.
•
• Dokumen Jaminan Mutu:Sertifikat kualitas, laporan pengujian bahan, dan sertifikat kepatuhan sering dimasukkan ke dalam kemasan atau diberikan secara terpisah untuk memastikan keterlacak dan kepatuhan terhadap standar industri.

6. Aplikasi ANSI B16.5 Titanium Slip On Flange

• Pembangunan pipa:Digunakan untuk menghubungkan bagian pipa, memastikan koneksi yang aman dan bebas kebocoran selama transportasi cairan.
• Pabrik penyulingan dan pabrik petrokimia:Diinstal di unit pengolahan untuk menghubungkan wadah, reaktor, dan penukar panas, di mana ketahanan terhadap bahan kimia korosif sangat penting.
• Platform lepas pantai:Digunakan di rig pengeboran lepas pantai dan platform produksi untuk menahan lingkungan laut dan kondisi cuaca yang keras.
• Fasilitas Pengolahan Gas:Digunakan dalam kompresor, pompa, dan katup untuk menjaga integritas operasional dan keselamatan.
