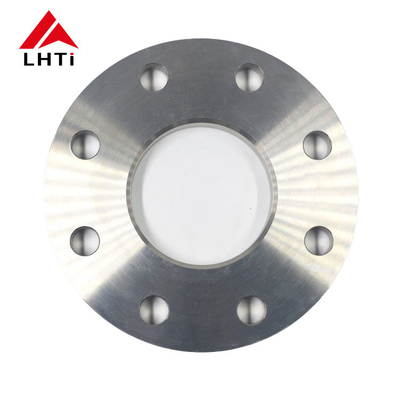

DIN 2503 Titanium Blind Plate Flange PN 25 Gr2 Gr5 Pipe Plate Flange untuk aplikasi industri

2. Kelas DIN 2503 Titanium Plate Flange

1. Titanium kelas 1:Dikenal karena ketangkasannya yang tinggi, titanium kelas 1 adalah yang paling lunak dan paling dapat dibentuk dari semua kelas titanium murni komersial.Hal ini terutama digunakan dalam aplikasi yang membutuhkan ketahanan korosi yang superior di lingkungan seperti industri pengolahan kimia.

2.

3. Titanium kelas 2:Ini adalah kelas titanium yang paling banyak digunakan. Ini menawarkan keseimbangan yang baik antara kekuatan dan kelenturan, dengan ketahanan korosi yang sangat baik.termasuk flange untuk sistem pipa.

4.

5. Titanium kelas 5 (Ti 6Al-4V):Ini adalah kelas paduan dan yang paling umum digunakan dari semua paduan titanium.Titanium kelas 5 digunakan dalam aplikasi kekuatan tinggi di mana tahan panas dan korosi diperlukan.

6.

7. Titanium kelas 7:Dengan kemampuan las dan pembuatan yang sangat baik, kelas ini termasuk paladium untuk ketahanan korosi yang ditingkatkan, terutama terhadap asam pengurang dan serangan lokal dalam halogenida panas.

8.

9. Titanium kelas 12:Kelas ini menawarkan ketahanan panas dan kekuatan yang ditingkatkan dibandingkan dengan kelas murni komersial lainnya.

10.

11. Titanium kelas 23 (Ti 6Al-4V ELI):Kelas ini mirip dengan Kelas 5 tetapi memiliki interstitial ekstra rendah (ELI), sehingga lebih disukai untuk ketahanan fraktur yang lebih tinggi dan fleksibilitas yang lebih baik.Hal ini sering digunakan dalam aplikasi medis dan juga cocok untuk flanges dalam kritis, aplikasi high-end.

    • Titanium: Titanium memiliki ketahanan korosi yang luar biasa, terutama di lingkungan yang agresif seperti air laut, klorida, dan asam oksidasi.Ini membentuk lapisan protektif oksida yang meningkatkan ketahanan terhadap korosi.
    • Baja tahan karat: Baja tahan karat juga menawarkan ketahanan korosi yang baik, tetapi tidak sejauh titanium.Hal ini mungkin memerlukan lapisan tambahan atau perawatan untuk perlindungan yang lebih baik dalam lingkungan korosif.
    • Baja karbon: Baja karbon rentan terhadap korosi, terutama dalam kondisi lembab atau asam, dan membutuhkan lapisan atau paduan untuk perlindungan.
    • Inconel: Paduan Inconel memberikan ketahanan yang sangat baik terhadap oksidasi dan korosi di lingkungan yang ekstrim, termasuk kondisi suhu dan tekanan tinggi.

3.Spesifikasi untuk DIN2503 PN40 Titanium Plate Flange

4. Mengapa Kita Pilih Titanium Plat Flanges dalam Aplikasi?

Flang plat titaniumdipilih dalam berbagai industri terutama karena sifat dan keuntungan unik mereka yang membuat mereka cocok untuk aplikasi khusus di mana bahan lain mungkin tidak bekerja dengan efektif.

Titanium menunjukkan ketahanan korosi yang luar biasa, terutama di lingkungan yang agresif seperti air laut, pengolahan kimia, dan aplikasi laut.Tahan korosi ini membantu memperpanjang umur peralatan dan mengurangi biaya pemeliharaan.

Titanium memiliki rasio kekuatan berat yang tinggi, membuatnya jauh lebih kuat daripada banyak logam lain seperti stainless steel atau paduan aluminium sementara jauh lebih ringan.Properti ini sangat penting di bidang aerospace., industri kelautan, dan otomotif di mana penghematan berat sangat penting.

Titanium biokompatibel dan tidak beracun, sehingga ideal untuk implan medis seperti implan ortopedi dan instrumen bedah.Ini berintegrasi dengan baik dengan tubuh manusia dan meminimalkan risiko reaksi merugikan.

Aku tidak tahu.Titanium mempertahankan sifat mekaniknya pada suhu tinggi, membuatnya cocok untuk aplikasi di mana stabilitas termal diperlukan.Ini termasuk komponen aeroangkasa dan proses industri yang melibatkan panas tinggi.

Aku tidak tahu.Titanium memiliki koefisien ekspansi termal yang rendah, mirip dengan stainless steel.memastikan keandalan dalam aplikasi kritis.

Aku tidak tahu.Titanium dikenal karena daya tahan dan umur panjangnya, bahkan dalam kondisi operasi yang sulit.meskipun biaya awal yang lebih tinggi dibandingkan dengan beberapa bahan lain.

Flang plat titanium lebih disukai di industri di mana kombinasi unik sifatnya sangat penting, seperti kedirgantaraan, pengolahan kimia, pabrik desalinasi, dan rig minyak lepas pantai.

5. Berbagai Jenis Wajah Flanges Plat Titanium:

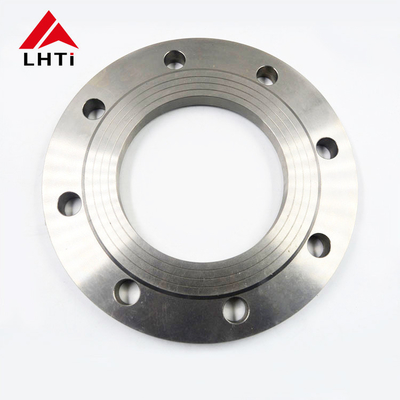

Flange wajah (RF) yang diangkat:

1. Desain:

   • Raised Surface: Flang Raised Face memiliki bagian kecil di sekitar lubang yang dibor sedikit lebih besar dari diameter pipa.
   • Permukaan penyegelan: permukaan yang ditinggikan berfungsi sebagai permukaan penyegelan utama di mana gasket beristirahat.

2. Keuntungan:

   • Penutup yang ditingkatkan: Desain wajah yang diangkat memusatkan kompresi gasket ke area yang lebih kecil, meningkatkan efektivitas segel.
   • Perlindungan: Wajah yang diangkat membantu melindungi permukaan flange dari kerusakan selama penanganan dan pemasangan.

3. Aplikasi:

   • Umum: Flang wajah yang ditinggikan lebih umum digunakan dalam aplikasi industri standar di mana segel yang dapat diandalkan dan bebas kebocoran sangat penting.
   • Peringkat Tekanan: Cocok untuk aplikasi tekanan yang lebih tinggi karena wajah yang ditinggikan memungkinkan kompresi gasket yang lebih baik.

Flange Flat Face (FF):

1. Desain:

   • Permukaan halus: Flang Flat Face memiliki permukaan datar atau halus tanpa tonjolan atau area yang tinggi di sekitar lubang.
   • Permukaan penyegelan: Penyegelan dicapai dengan menempatkan gasket langsung pada permukaan datar dari flange.

2. Keuntungan:

   • Mudah Selaras: Flang Flat Face lebih mudah selaras selama perakitan karena tidak ada permukaan yang tinggi untuk ditangani.
   • Menghemat ruang: Mereka membutuhkan lebih sedikit ruang dibandingkan dengan flang wajah yang ditingkatkan, yang mungkin menguntungkan dalam instalasi yang sempit.

3. Aplikasi:

   • Spesialisasi: Flang Flat Face biasanya digunakan dalam aplikasi tekanan rendah dan non-kritis di mana persyaratan penyegelan kurang ketat.
   • Gasket khusus: Mungkin memerlukan gasket khusus (seperti gasket wajah penuh) yang menutupi seluruh wajah flange untuk memastikan penyegelan yang tepat.

Memilih Antara Wajah Tinggi dan Wajah Datar:

• Tekanan dan persyaratan penyegelan: Flang wajah yang ditingkatkan lebih disukai untuk aplikasi tekanan tinggi di mana penyegelan yang dapat diandalkan sangat penting.Flance Flat Face cocok untuk aplikasi tekanan rendah atau di mana kendala ruang adalah perhatian.

• Pilihan gasket: Pilihan gasket (seperti tipe cincin atau wajah penuh) tergantung pada jenis flange yang menghadap (RF atau FF) dan persyaratan aplikasi untuk integritas penyegelan.

6. Aplikasi dari DIN 2503 Titanium Plat Flange

• Pembangunan pipa:Digunakan untuk menghubungkan bagian pipa, memastikan koneksi yang aman dan bebas kebocoran selama transportasi cairan.
• Pabrik penyulingan dan pabrik petrokimia:Diinstal di unit pengolahan untuk menghubungkan wadah, reaktor, dan penukar panas, di mana ketahanan terhadap bahan kimia korosif sangat penting.
• Platform lepas pantai:Digunakan di rig pengeboran lepas pantai dan platform produksi untuk menahan lingkungan laut dan kondisi cuaca yang keras.
• Fasilitas Pengolahan Gas:Digunakan dalam kompresor, pompa, dan katup untuk menjaga integritas operasional dan keselamatan.
