Grade 2 RF Long Reducing Titanium Weld Neck Flange 2 "4" 6 "8" Untuk Pipa

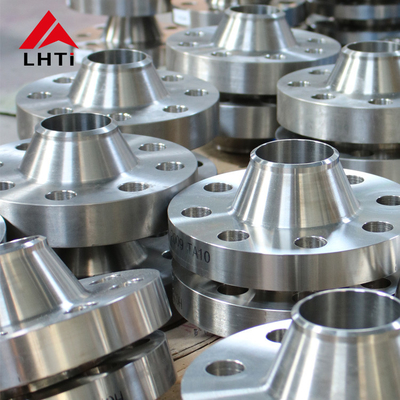

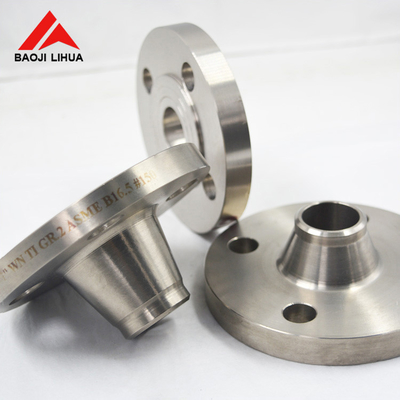

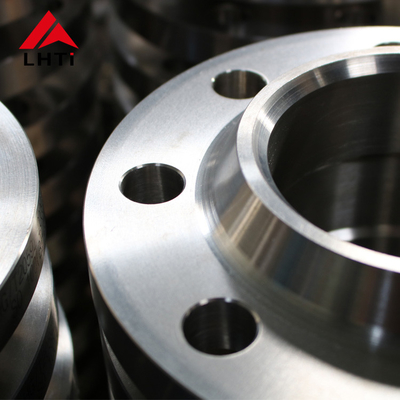

Flensa Titanium WN

Flensa titanium adalah bagian yang terbuat dari titanium murni atau paduan titanium, yang menghubungkan pipa ke pipa, dan ke ujung pipa.

Nama Produk: Flensa Titanium WN

Standar: ANSI / ASME B16.5

Bahan: Gr1 Gr2 Gr5 Gr7 Gr12

Harga Satuan: $25usd/pc-$85usd/pc

Permukaan Penyegelan: RF, FF, TG, RJ dll.

Ukuran: NPS 1/2 - NPS 24 (DN 10 - 2000)

Tekanan: 150#-2500#

Permukaan: Dipoles

Teknik: Ditempa dan Mesin CNC

Inspeksi: UT% PT%

Sertifikat: ISO9001, TUV dll.

Perbedaan antara Flensa titanium leher las dan flensa slip pada titanium

1. Bentuk pengelasan yang berbeda: Bentuk pengelasan pipa flensa titanium las datar leher dan flensa titanium adalah pengelasan fillet, sedangkan bentuk pengelasan flensa dan pipa las pantat leher adalah pengelasan ketebalan;

2. Bahan yang berbeda: bahan flensa las datar berleher terbuat dari pelat titanium biasa dengan ketebalan yang memenuhi persyaratan, sedangkan bahan flensa las pantat berleher sebagian besar dikerjakan dari tempa titanium;

3. tekanan nominal berbeda: tekanan nominal flensa las datar berleher adalah: 0,6---4,0MPa, dan tekanan nominal flens pengelasan pantat berleher adalah: 1--25MPa;

4. Hal lain adalah bahwa jahitan las antara flensa las butt berleher dan pipa sambungan milik jahitan tipe B, dan jahitan las antara flens las datar berleher dan pipa sambungan milik jahitan tipe C.Dan pengujian non-destruktif setelah pengelasan berbeda;

5. Flensa las datar berleher dan flensa las pantat berleher tidak dapat diganti sesuka hati.Dari perspektif manufaktur, flensa las datar berleher (SO adalah singkatan dari Slip On) memiliki diameter dalam yang besar, yang berarti bobotnya ringan dan biayanya rendah.Flensa las pantat leher (WN adalah singkatan dari Welding Neck) dengan diameter nominal lebih besar dari 250mm perlu diuji, dan flensa SO tidak perlu diuji, sehingga biayanya rendah.

Sambungan flensa titanium wn:

Ada lubang pada flensa titanium, dan baut membuat kedua flensa terhubung erat.Flensa disegel dengan gasket.Alat kelengkapan pipa bergelang mengacu pada alat kelengkapan pipa dengan flensa.

Itu dapat dibuat dengan casting, atau dapat dibentuk dengan koneksi sekrup atau pengelasan.Sambungan flensa terdiri dari sepasang flensa, paking, beberapa baut dan mur.Gasket ditempatkan di antara permukaan penyegelan kedua flensa.Setelah mengencangkan mur, tekanan spesifik pada permukaan paking mencapai nilai tertentu dan mengubah bentuk dan mengisi ketidakrataan permukaan penyegelan sehingga sambungannya kencang dan anti bocor.
