Rincian Produk
Tempat asal: Cina
Nama merek: LHTi
Sertifikasi: ISO9001-2015
Nomor model: Tabung
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 100kg
Harga: $20--$29/pcs
Kemasan rincian: Bungkus spons atau kantong plastik di dalam, kotak kayu lapis seperti di luar,
Waktu pengiriman: 15 hari kerja
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 5ton Per Bulan
nilai: |
gr12 |
Diameter luar: |
OD25.4mm OD32mm |
Bahan: |
Ti-0.3Mo-0.8 Ni |
Standar: |
ASTM B338 |
Panjangnya: |
MAKSIMUM 12000mm |
Diameter luar: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm dll. |
Ketebalan dinding:: |
0,5-3,0mm |
Jenis: |
Dilas / Mulus |
Aplikasi: |
Penukar panas, industri kimia dll. |
Teknik: |
Terguling |
MOQ: |
100kg |
nilai: |
gr12 |
Diameter luar: |
OD25.4mm OD32mm |
Bahan: |
Ti-0.3Mo-0.8 Ni |
Standar: |
ASTM B338 |
Panjangnya: |
MAKSIMUM 12000mm |
Diameter luar: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm dll. |
Ketebalan dinding:: |
0,5-3,0mm |
Jenis: |
Dilas / Mulus |
Aplikasi: |
Penukar panas, industri kimia dll. |
Teknik: |
Terguling |
MOQ: |
100kg |

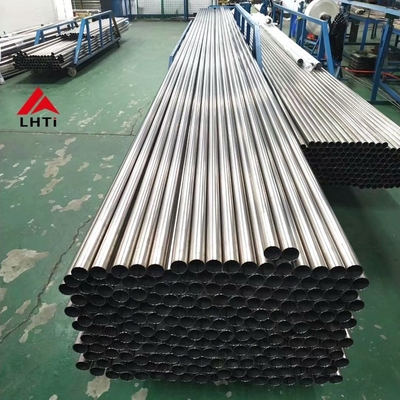

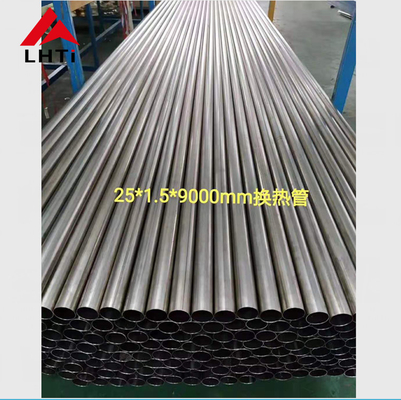

Tabung penukar panas OD25.4mm OD19.05mm ASTM B338 pipa titanium
1. Persyaratan Teknis tabung Titanium
ASTM B338 Titanium Seamless dan Welded Titanium dan Titanium Alloy Tubes untuk Kondensor dan Penukar Panas
ASTM B338 mencakup 28 grade tabung paduan titanium mulus dan dilas untuk kondensor permukaan, evaporator, dan penukar panas.
| Standar | ASTM B338, ASME SB338 |
| Kelas Reguler | Kelas 1 Kelas 2 |
| Diameter luar | 12.7mm 15mm 17mm 19mm 25.4mm 31mm dll. |
| ketebalan dinding | 0.9mm/1.0mm/1.2mm/1.5mm |
| Panjangnya | 3000 - 6000mm atau panjang ekonomis lainnya |
| Menyelesaikan | Dipoles, AP (Anil & Acar), BA (Terang & Anil), MF |
| Membentuk | Pipa titanium lurus, tabung titanium melingkar |
| Jenis | Mulus, ERW, EFW, Dilas, Fabrikasi |
| Akhir | Ujung Polos, Ujung Miring, Diinjak |
| Menandai | Standar, Kelas, OD, Ketebalan, Panjang, No Panas (Atau sesuai permintaan pelanggan.) |
| Aplikasi | Tabung Minyak, Tabung Gas, Tabung Fluida, Boiler dan Penukar Panas |
| Layanan Nilai Tambah |
Gambar & Ekspansi sesuai kebutuhan Ukuran & Panjang, Polandia (Elektro & Komersial) Anil & Acar Membungkuk, Pemesinan, dll. |
| Sertifikat ujian | Sertifikat Uji Pabrik EN 10204/3.1, Laporan TPI, EN10204/3.2 |
2. Aplikasi tabung penukar panas
Komposisi kimia (Wt%)
| ASTM No. | Fe maks | maksimal | N maks | C maks | H maks | Pd | Al | Bali |
| Tingkat 1 | 0.2 | 0.18 | 0,03 | 0.1 | 0,015 | - | - | Ti |
| Kelas 2 | 0,3 | 0,25 | 0,03 | 0.1 | 0,015 | - | - | Ti |
Sifat Fisik (Min)
| Kelas ASTM | Komposisi Paduan | Daya tarik | Kekuatan Hasil | Perpanjangan min % | ||
| ksi | Mpa | ksi | Mpa | |||
| Tingkat 1 | Ti murni ("Murni") 35A -CP1 | 35 | 240 | 25 | 170 | 30 |
| Kelas 2 | Ti murni ("Murni") 50A -CP2 | 58 | 400 | 40 | 275 | 25 |
Inspeksi kualitas tabung titanium:
UT, PT, Uji hidrostatis, Inspeksi arus Eddy, Inspeksi komposisi kimia, Inspeksi dimensi,
Pengujian tarik, pemeriksaan Radiografi, pemeriksaan Ketebalan, pemeriksaan PMI
Pipa titanium / tabung titanium yang digunakan dalam penukar panas:
3. Spesifikasi pipa paduan titanium
| Nilai | N(%) | C(%) | H(%) | Fe(%) | HAI(%) | Ti | Lainnya, maks |
| 1 | 0.03 | 0,08 | 0,015 | 0.20 | 0.18 | Bali | 0.4 |
| 2 | 0.03 | 0,08 | 0,015 | 0.30 | 0,25 | Bali | 0.4 |
| Nilai | Kekuatan Tarik (min) | Kekuatan Hasil (0,2% offset)) | Pemanjangan(%) | ||||
| ksi | MPa | min | Maks | ||||
| Ksi | Mpa | Ksi | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | 24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | 20 |
| Nama Produk | Tabung penukar panas Tabung titanium/pipa |
| Bahan | Titanium (Gr2) |
| Sertifikat | ISO9001: 2015, TUV, EN10204.3.1 |
| Standar | ASTM B338 |
| Ukuran |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm Atau sesuai kebutuhan pelanggan. |
| Teknik | Terguling |
| Status | anil (M) |
| Jenis |
Tabung Titanium Seamless untuk penukar panas,Tabung knalpot titanium untuk mobil, tabung koil titanium Tabung Titanium dilas, |
| Aplikasi |
1) pembangkit listrik dan kimia 2) Komponen otomotif 3) olahraga 4) korosi laut |
| Permukaan |
Pengawetan asam, permukaan bubut CNC. |
4.Proses produksi tabung titanium
5. Detail gambar di Workshop
|
Bahan Nilai |
Status | Pengolahan | OD (mm) | Ketebalan dinding (mm) | |||||||||||
| 0,5 | 0.6 | 0.8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4,5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
anil (M) |
Digulung dingin | 10-15 | — | — | — | — | — | |||||||
| 15-20 | — | — | — | — | — | ||||||||||
| 20-30 | — | — | — | — | — | ||||||||||
| 30-40 | — | — | — | — | — | — | — | — | |||||||
| 40-50 | — | — | — | — | — | — | — | ||||||||
| 50-60 | — | — | — | — | — | — | — | ||||||||
| 60-80 | — | — | — | — | — | — | |||||||||
| Lasan | 16 | — | — | — | — | — | — | — | — | ||||||
| 19 | — | — | — | — | — | — | — | ||||||||
| 25,27 | — | — | — | — | — | — | |||||||||
| 31,32,33 | — | — | — | — | — | — | — | ||||||||
| 38 | — | — | — | — | — | — | — | — | — | ||||||
| 50 | — | — | — | — | — | — | — | — | — | — | |||||
| 63 | — | — | — | — | — | — | — | — | — | — | |||||
| Dilas-digulung | 6-10 | — | — | — | — | — | — | — | |||||||
| 10-15 | — | — | — | — | — | — | |||||||||
| 15-20 | — | — | — | — | — | ||||||||||
| 20-25 | — | — | — | — | — | ||||||||||
| 25-30 | — | — | — | — | — | ||||||||||
| Catatan: "○" menunjukkan spesifikasi yang dapat diproduksi | |||||||||||||||
Tabung titanium ASTM B338
Digunakan:Penukar panas, kondensor dan berbagai bejana tekan
Ketebalan dinding: 0.5mm sampai 4.5mm
Panjang: 3000mm / 6000mm dan lebih panjang hingga 9000mm
Diameter Luar: 10mm hingga 114mm
Toleransi ketebalan dinding: +/- 10%
Toleransi panjang: + 3.2mm
6. Tes ASME SB388 seperti di bawah ini
Kami menyediakan tes berikut untuk tabung mulus dan dilas Ti
| Komposisi kimia | Inspeksi Visual | Pengujian Ultrasonik | Pengujian Saat Ini |
| Pengujian Perataan | Pengujian Perataan | Uji Pneumatik | Tes hidrostatis |
| tarik | Menghasilkan | Kekerasan | Pemanjangan |
7. Jangan ragu untuk menghubungi pemasok tabung paduan titanium
