Rincian Produk
Tempat asal: Baoji, Cina
Nama merek: LIHUA
Sertifikasi: ISO9001, TUV etc.
Nomor model: LH-WN
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 5 buah
Harga: US dollar $25/pc--US dollar $85/pc
Kemasan rincian: Dibungkus dengan busa yang terkandung dalam kotak kayu lapis untuk ekspor
Waktu pengiriman: 3-15 hari kerja
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 50000 pcs per bulan
Nama Produk: |
flensa titanium WN |
Standar: |
ASME B16.5 |
Bahan: |
gr1, gr2, gr5, gr7, gr12 |
Aplikasi: |
Industri kimia |
Permukaan Penyegelan: |
RF, FF, TG, RJ, dll. |
ukuran: |
NPS 1/2 - NPS 24(DN 10 - 2000) |
Tekanan: |
150#-2500# |
Permukaan: |
dipoles |
Teknik: |
Ditempa dan Mesin CNC |
Inspeksi: |
Pengujian Ultrasonik & Laporan Uji Bahan EN10204.3.1 |
Nama Produk: |
flensa titanium WN |
Standar: |
ASME B16.5 |
Bahan: |
gr1, gr2, gr5, gr7, gr12 |
Aplikasi: |
Industri kimia |
Permukaan Penyegelan: |
RF, FF, TG, RJ, dll. |
ukuran: |
NPS 1/2 - NPS 24(DN 10 - 2000) |
Tekanan: |
150#-2500# |
Permukaan: |
dipoles |
Teknik: |
Ditempa dan Mesin CNC |
Inspeksi: |
Pengujian Ultrasonik & Laporan Uji Bahan EN10204.3.1 |

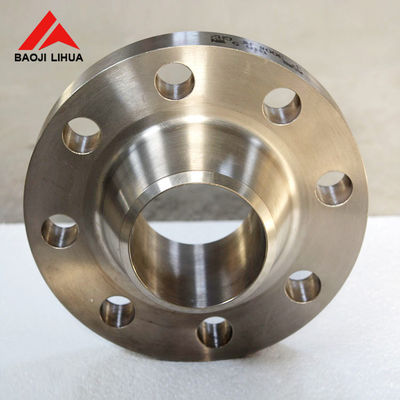

Tekanan Tinggi WN RF Titanium wajah datar Weld Neck Flange 6 "untuk Permukaan Dipoles Industri Kimia
Flensa Leher Las Titanium
Flensa leher las titanium cocok untuk pipa dengan fluktuasi tekanan atau suhu yang besar atau pipa dengan suhu tinggi, tekanan tinggi dan suhu rendah, dan juga digunakan untuk pipa yang mengangkut media yang mahal, mudah terbakar, dan meledak.Flensa leher las titanium tidak mudah mengalami deformasi, disegel dengan baik, dan banyak digunakan.
Bahan:Gr1, Gr2, Gr5, Gr7, Gr12
Standar:ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
Ukuran:1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000) .
Kelas Tekanan: PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 meskipun PN250/ 150LB, 250LB ,300LB, 400 LB,500LB, 600 LB,900LB, 1500LB,2500LB.
Permukaan Penyegelan:RF, FF, TG, RJ dll.
Teknik:Katak dan Mesin CNC
| Flensa Leher Las TitaniumKelas 150 | ||||||||||
| No.Pipa Ukuran | Flange Dia. | flange tebal | Hub Dia.Di Pangkalan | Mengangkat Wajah Dia. | Hub Dia.di titik las | Tidak. dari lubang | Dia. dari Baut | Dia.Dari Lingkaran Baut | Membosankan Dia. | Panjangnya Melalui Hub |
| 1/2 | 3-1/2 | 16/7 | 1-3/16 | 1-3/8 | 0,84 | 4 | 1/2 | 2-3/8 | 0,62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 11/11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 11/9/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10,75 | 12 | 7/8 | 14-1/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 11/11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 11/5/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29-1/2 | 23.25 | 6 |

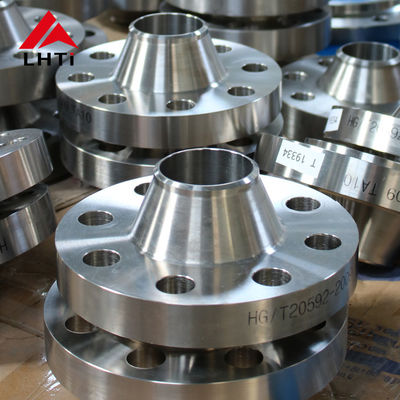

Gambar rinci
Aplikasi
Proses produksi
Pabrik kami

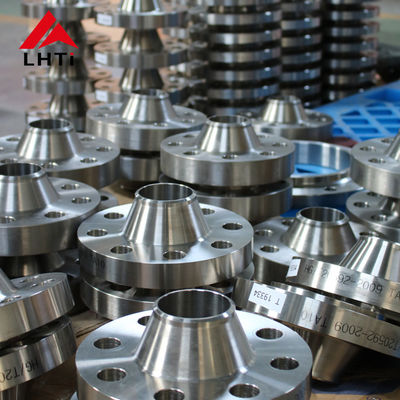

Saham
Semua tes
Tes visual (VT)
Pengujian Ultrasonik (UT)
Pengujian Radiografi (RT)
Pengujian partikel magnetik (MT)
Pengujian Penetrant / Pewarna menembus (PT)
Pengujian Arus Eddy (ET)
Emisi Akustik (AE)
Pengecekan kualitas
Kemasan
