Rincian Produk
Tempat asal: CINA
Nama merek: LHTi
Sertifikasi: ISO9001-2015
Nomor model: Tabung
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 100kg
Harga: $20--$29/pcs
Kemasan rincian: Bungkus spons atau kantong plastik di dalam, kotak kayu lapis seperti di luar,
Waktu pengiriman: 15 hari kerja
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 5ton Per Bulan
Nilai: |
gr2 |
Diameter luar: |
OD25.4mm OD32mm |
Aplikasi: |
Industri, Kimia |
Bahan: |
GR1.GR2 |
Standar: |
ASTM B338 |
Panjangnya: |
MAKSIMUM 12000mm |
Diameter luar: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm dll. |
Ketebalan dinding:: |
0,5-3,0mm |
Jenis: |
Dilas / Mulus |
Nilai: |
gr2 |
Diameter luar: |
OD25.4mm OD32mm |
Aplikasi: |
Industri, Kimia |
Bahan: |
GR1.GR2 |
Standar: |
ASTM B338 |
Panjangnya: |
MAKSIMUM 12000mm |
Diameter luar: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm dll. |
Ketebalan dinding:: |
0,5-3,0mm |
Jenis: |
Dilas / Mulus |

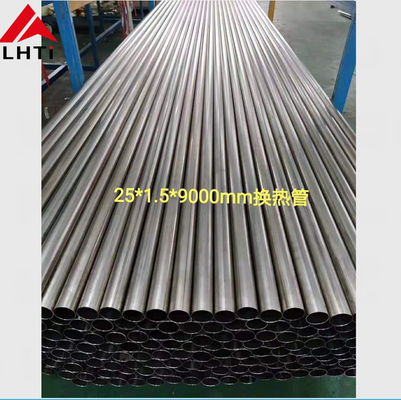

Tabung penukar panas OD25.4mm OD19.05mm ASTM B338 pipa titanium
1. Persyaratan Teknis tabung Titanium
| 1. | |Deskripsi Bahan | Tabung Titanium Seamless |
| 2. | Spesifikasi material | SB 338 Gr 2 (mulus) - Bahan harus memenuhi persyaratan sesuai ASME Sec-ll Part-B Edition - 2021. |
| 3. | |Proses Manufaktur | Sesuai spesifikasi bahan. |
| 4. | Kondisi pengiriman | Ann makan. |
| 5. | Ukuran & Jumlah | Sesuai Pesanan Pembelian TIM. |
| 6. | |Dimensi$ | Sesuai Pesanan Pembelian TIM. |
| 7. | Toleransi | Sesuai dengan spesifikasi bahan/produk. |
| 8. | sertifikasi n | Sertifikat uji material harus sesuai dengan EN 10204 tipe 3.1 |
| 9. | Inspeksi oleh | TPIA. |
| 10. | jika | Semua komposisi kimia harus sesuai dengan spesifikasi bahan.Selain itu, Analisis produk harus dilakukan dan dilaporkan. |
| 11. | Pengujian Mekanik | Semua pengujian mekanis sesuai spesifikasi material harus dilakukan. |
| 12. | Persyaratan Perlakuan Panas nt | 1. Produk Dipoles Sesuai kondisi pengiriman yang disebutkan di sr.tidak.4 di atas. |
| 13. | NDE & Tes Lainnya | 1. Hydrotest- Hydro test harus dilakukan sesuai spesifikasi material.Air minum harus digunakan untuk hidrotest. 2. Uji arus eddy- Harus dilakukan sesuai spesifikasi material. 3. Uji Ultrasonik- Sesuai spesifikasi bahan. |
| 14. | Penandaan Produk | Sesuai spesifikasi bahan. |
| 15. | Instruksi pengemasan | Tabung yang dibersihkan dengan benar oleh pabrik (dan otoritas inspeksi) harus dilindungi dari korosi dan harus dikemas dengan benar untuk menghindari kerusakan selama transit, penanganan & penyimpanan. |
| 16. | Perbaikan Pengelasan | Tidak diperbolehkan. |
| 17. | Penggunaan yang dimaksudkan | Bahan ini dimaksudkan untuk digunakan dalam peralatan yang dirancang sesuai ASME Bagian VIII, Divisi 1, Edisi 2021. |
2. Aplikasi tabung penukar panas
3. Spesifikasi pipa paduan titanium
| Nilai | N(%) | C(%) | H(%) | Fe(%) | HAI(%) | Ti | Lainnya, maks |
| 1 | 0.03 | 0,08 | 0,015 | 0.20 | 0.18 | Bali | 0.4 |
| 2 | 0.03 | 0,08 | 0,015 | 0.30 | 0,25 | Bali | 0.4 |
| Nilai | Kekuatan Tarik (min) | Kekuatan Hasil (0,2% offset)) | Pemanjangan(%) | ||||
| ksi | MPa | min | Maks | ||||
| Ksi | Mpa | Ksi | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | 24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | 20 |
| Nama Produk | Tabung penukar panas Tabung titanium/pipa |
| Bahan | Titanium (Gr2) |
| Sertifikat | ISO9001: 2015, TUV, EN10204.3.1 |
| Standar | ASTM B338 |
| Ukuran |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm Atau sesuai kebutuhan pelanggan. |
| Teknik | Terguling |
| Status | anil (M) |
| Jenis |
Tabung Titanium Seamless untuk penukar panas,Tabung knalpot titanium untuk mobil, tabung koil titanium Tabung Titanium dilas, |
| Aplikasi |
1) pembangkit listrik dan kimia 2) Komponen otomotif 3) olahraga 4) korosi laut |
| Permukaan |
Pengawetan asam, permukaan bubut CNC. |
4.Proses produksi tabung titanium

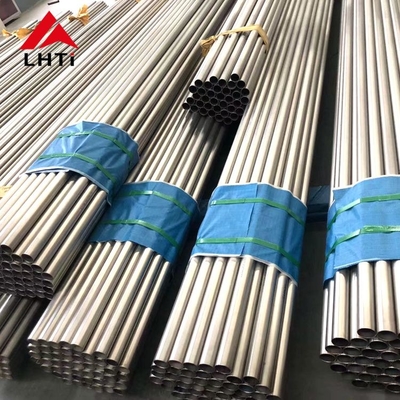

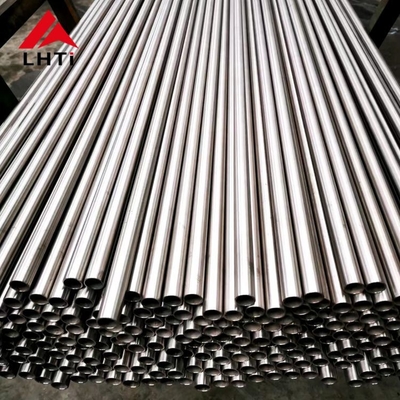

5. Detail gambar di Workshop
|
Bahan Nilai |
Status | Pengolahan | OD (mm) | Ketebalan dinding (mm) | |||||||||||
| 0,5 | 0.6 | 0.8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4,5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
anil (M) |
Digulung dingin | 10-15 | — | — | — | — | — | |||||||
| 15-20 | — | — | — | — | — | ||||||||||
| 20-30 | — | — | — | — | — | ||||||||||
| 30-40 | — | — | — | — | — | — | — | — | |||||||
| 40-50 | — | — | — | — | — | — | — | ||||||||
| 50-60 | — | — | — | — | — | — | — | ||||||||
| 60-80 | — | — | — | — | — | — | |||||||||
| Lasan | 16 | — | — | — | — | — | — | — | — | ||||||
| 19 | — | — | — | — | — | — | — | ||||||||
| 25,27 | — | — | — | — | — | — | |||||||||
| 31,32,33 | — | — | — | — | — | — | — | ||||||||
| 38 | — | — | — | — | — | — | — | — | — | ||||||
| 50 | — | — | — | — | — | — | — | — | — | — | |||||
| 63 | — | — | — | — | — | — | — | — | — | — | |||||
| Dilas-digulung | 6-10 | — | — | — | — | — | — | — | |||||||
| 10-15 | — | — | — | — | — | — | |||||||||
| 15-20 | — | — | — | — | — | ||||||||||
| 20-25 | — | — | — | — | — | ||||||||||
| 25-30 | — | — | — | — | — | ||||||||||
| Catatan: "○" menunjukkan spesifikasi yang dapat diproduksi | |||||||||||||||
Tabung titanium ASTM B338
Digunakan:Penukar panas, kondensor dan berbagai bejana tekan
Ketebalan dinding: 0.5mm sampai 4.5mm
Panjang: 3000mm / 6000mm dan lebih panjang hingga 9000mm
Diameter Luar: 10mm hingga 114mm
Toleransi ketebalan dinding: +/- 10%
Toleransi panjang: + 3.2mm
6. Tes ASME SB388 seperti di bawah ini
Kami menyediakan tes berikut untuk tabung mulus dan dilas Ti
| Komposisi kimia | Inspeksi Visual | Pengujian Ultrasonik | Pengujian Saat Ini |
| Pengujian Perataan | Pengujian Perataan | Uji Pneumatik | Tes hidrostatis |
| tarik | Menghasilkan | Kekerasan | Pemanjangan |
7. Jangan ragu untuk menghubungi pemasok tabung paduan titanium
