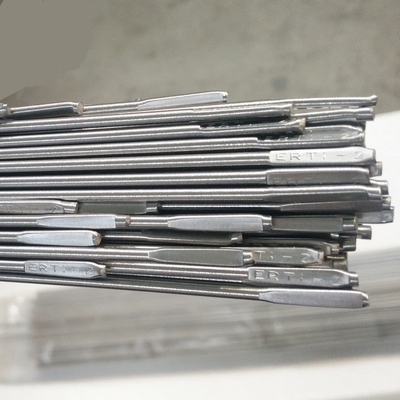

ERTI 5 2.4mm Titanium Kawat Lurus Aws A5.16 Kawat Las Titanium

ERTI 2 ERTI 5 2.0mm 2.4mmmm Titanium Kawat Lurus Aws A5.16

Kawat las titanium memiliki kinerja proses pengelasan yang sangat baik, formasi las yang indah, dan logam yang dilasnya

memiliki sifat mekanik yang komprehensif yang sangat baik.
Terutama digunakan untuk pengelasan paduan berbasis titanium.
Persyaratan pemeriksaan radiografi untuk pemeriksaan logam las: Grade

Spesifikasi kawat titanium:

A. Spesifikasi kawat titanium: 0.8-φ6.0mm

B. Spesifikasi kawat titanium tontonan: 1.0-φ6.0mm kawat titanium khusus

C. Spesifikasi kawat titanium: 0.2-φ8.0mm khusus untuk alat gantung

Nilai

TA0, TA1, TA2, TA3, TA4, TA5, TA6, TA7, TA9, TA10, TC1, TC2, TC3, TC4, TC6, TC11, GR1, GR2, GR3, GR5 Ti6AL4V ELI, Ti6AL7Nb, Ti13Nb13Zr, Ti153313Zr

standar
GB / T, GJB, AWS, ASTM, AMS, JIS

status
Kondisi anil (M) Kondisi pengerjaan panas (R) Kondisi pengerjaan dingin (Y) (anil, deteksi cacat ultrasonik)

permukaan
Permukaan acar permukaan cerah

menggunakan
Militer, medis, barang olahraga, kacamata, anting-anting, hiasan kepala, gantungan elektroplating, kawat las dan industri lainnya.

Perawatan permukaan karburasi kawat titanium
Kawat titanium dan karbon membentuk semacam karbida yang stabil dengan kekerasan yang lebih tinggi.Pertumbuhan lapisan karbonisasi antara titanium dan karbon ditentukan oleh laju difusi titanium dalam lapisan karbonisasi.

Kelarutan karbon dalam titanium kecil, pada 850X: total 0,3%, dan turun menjadi sekitar 0,1% B pada 600C.Karena kelarutan karbon yang rendah dalam titanium, pada dasarnya hanya melalui lapisan karbida titanium dan garpu bawahnya. Setorkan lapisan untuk mencapai tujuan pengerasan permukaan.Karburisasi harus dilakukan di bawah kondisi deoksigenasi, karena bubuk yang cocok untuk karburisasi umum baja menghadapi permukaan karbon monoksida atau karbon monoksida yang mengandung oksigen dan kekerasan lapisan permukaan mencapai 2700MPa dan 8500MPa, dan mudah untuk kupas.

Tindakan pencegahan untuk menggunakan kawat las titanium:

(1)Pekerja konstruksi dan tukang las harus mengenakan sarung tangan kasa putih bersih (sarung tangan katun tidak diperbolehkan).

(2)Dilarang keras menyentuh dan menyentuh benda besi dengan tangan di area pengelasan yang dirawat.

(3)Pekerjaan pengelasan harus dilakukan di dalam ruangan sebanyak mungkin, dan kecepatan angin sekitar harus 0,5m / s

agar tidak terkena angin.

(4)Saat pengelasan, pengelasan busur pendek harus digunakan sebanyak mungkin, dengan input panas pengelasan kecil, dan

sudut antara nosel dan pengelasan harus 70-80 derajat.

(5)Ketika pipa pantat diposisikan dan dilas, celah pantatnya umumnya sekitar 0,5mm.

(6)Setiap jahitan las harus diselesaikan sebanyak mungkin.Jahitan pengelasan harus terhubung.Sebelum

pengelasan,

sendi harus dibersihkan.Panjang tumpang tindih daging las adalah 10-15mm.

(7)Saat mengelas, obor las tidak boleh berayun ke kiri dan ke kanan, dan ujung leleh kawat las harus

tidak bergerak

keluar dari area perlindungan gas.

(8)Gas harus dipasok terlebih dahulu saat inisiasi busur pengelasan.Obor las tidak dapat segera diangkat ketika

busur padam.Pasokan gas harus ditunda hingga suhu turun di bawah 250 .

(9)Jarak antara pelindung gas dan obor las harus pendek, dan celah yang bersentuhan dengan pipa

dinding harus kecil.Saat melakukan pengelasan butt pipa, untuk memenuhi persyaratan pengelasan satu sisi

dan pembentukan dua sisi, pengelasan dilakukan dalam dua kali: satu untuk pengelasan penyegelan belakang (tanpa bahan pengisi

saat penyegelan belakang), dan yang lainnya untuk membentuk pengelasan.Dalam pengelasan multi-layer, manik-manik sebelumnya harus sepenuhnya

didinginkan sebelum manik berikutnya dilas.

(10)Pengelasan harus benar-benar dibersihkan dari kotoran permukaan seperti minyak, karat, dan kelembaban.
(11)Untuk mencegah suhu permukaan manik dari oksidasi berlebihan selama pengelasan, penutup ekor harus:

ditambahkan untuk meningkatkan efek perlindungan.

Proses Produksi kawat titanium:

Spons titanium → elektroda pemadatan → peleburan → penempaan → bar billet → rolling panas → penarikan dingin → kabel titanium

Kualitas permukaan:presisi tinggi, hasil akhir yang baik, tidak ada warna oksidasi, tidak ada retak, terkelupas, duri, tanda dan inklusi.Minor

goresan lokal, lecet, bintik dan lubang yang tidak melebihi deviasi yang diijinkan dari diameter kawat diperbolehkan.

Tentang perusahaan kami:

Pengepakan dan pengiriman:

Layanan kami:

1. Balas pertanyaan Anda dalam 24 jam.

2.Diskon khusus dan perlindungan penjualan diberikan kepada distributor kami.

3. Sampel: kami dapat mengirimkan sampel untuk pengujian dalam satu minggu jika jumlah pesanan cukup besar.Tetapi biaya pengiriman biasanya dibayar oleh pihak Anda, biaya akan dikembalikan ketika kami memiliki pesanan formal.

4. Layanan profesional: Kami selalu dapat menawarkan harga yang kompetitif dengan kuantitas tinggi.

5. sistem QC: 100% inspeksi sebelum pengiriman.
