Gr5 Gr7 Titanium Blind Flange, ANSI B16.5 Kelas 150 Kelas 300 Flange
ANSI B16.5 Gr2 Gr5 Gr7 titanium blind flange Kelas 150 Kelas 300
1. Informasi Produk Titanium Blind Flange
Bahan:Gr1, Gr2, Gr5, Gr7, Gr9, Gr12
Standar:ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Ukuran:1/2" ~ 30" NB, NPS 1/2 - NPS 24 (DN 10 - 2000).
Kelas Tekanan: PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 meskipun PN250/ 150LB, 250LB, 300LB, 400LB, 500LB, 600LB, 900LB, 1500LB, 2500LB.
Permukaan penyegelan:RF, FF, TG, RJ dll.
Teknik:Dipotong dan Dipotong CNC
Keuntungan:
- Masa pakai panjang
- tahan korosi
- Kekuatan yang tinggi dan ketahanan tarik
- Cetakan kami untuk flange sangat lengkap, jadi kami dapat memproduksi flange dalam semua standar, termasuk EN1092-1, ASME B16.5, DIN dan BS dll.
2.Spesifikasi Flange Titanium Blank
Spesifikasi untuk Flange Titanium Blank Kelas 150
| Kelas 150 Titanium Blind Flange |
Nom.
Pipa
Ukuran |
Flange
Dia. |
Flange
tebal |
Dibesarkan
Wajah Dia. |
Tidak, tidak.
dari
Lubang |
Dia.
dari
Bolt |
Dia. dari
Lingkaran Bolt |
| 1/2 |
3-1/2 |
7/16 |
1-3/8 |
4 |
1/2 |
2-3/8 |
| 3/4 |
3-7/8 |
1/2 |
1-11/16 |
4 |
1/2 |
2-3/4 |
| 1 |
4-1/4 |
9/16 |
2 |
4 |
1/2 |
3-1/8 |
| 1-1/4 |
4-5/8 |
5/8 |
2-1/2 |
4 |
1/2 |
3-1/2 |
| 1-1/2 |
5 |
11/16 |
2-7/8 |
4 |
1/2 |
3-7/8 |
| 2 |
6 |
3/4 |
3-5/8 |
4 |
5/8 |
4-3/4 |
| 2-1/2 |
7 |
7/8 |
4-1/8 |
4 |
5/8 |
5-1/2 |
| 3 |
7-1/2 |
Pembagian, 15/16 |
5 |
4 |
5/8 |
6 |
| 3-1/2 |
8-1/2 |
Pembagian, 15/16 |
5-1/2 |
8 |
5/8 |
7 |
| 4 |
9 |
Pembagian, 15/16 |
6-3/16 |
8 |
5/8 |
7-1/2 |
| 5 |
10 |
Pembagian, 15/16 |
7-5/16 |
8 |
3/4 |
8-1/2 |
| 6 |
11 |
1 |
8-1/2 |
8 |
3/4 |
9-1/2 |
| 8 |
13-1/2 |
1-1/8 |
10-5/8 |
8 |
3/4 |
11-3/4 |
| 10 |
16 |
1-3/16 |
12-3/4 |
12 |
7/8 |
14/4 |
| 12 |
19 |
1-1/4 |
15 |
12 |
7/8 |
17 |
| 14 |
21 |
1-3/8 |
16-1/4 |
12 |
1 |
18-3/4 |
| 16 |
23-1/2 |
1-7/16 |
18-1/2 |
16 |
1 |
21-1/4 |
| 18 |
25 |
1-9/16 |
21 |
16 |
1-1/8 |
22-3/4 |
| 20 |
27-1/2 |
1-11/16 |
23 |
20 |
1-1/8 |
25 |
| 24 |
32 |
1-7/8 |
27-1/4 |
20 |
1-1/4 |
29-1/2 |
Spesifikasi untuk Flange Titanium Blank Kelas 300
| Kelas 300 Titanium Blind Flange |
Nom.
Pipa
Ukuran |
Flange
Dia. |
Flange
tebal |
Dibesarkan
Wajah Dia. |
Tidak, tidak.
dari
Lubang |
Dia.
Dari
Bolt |
Dia. dari
Lingkaran Bolt |
| 1/2 |
3-3/4 |
9/16 |
1-3/8 |
4 |
1/2 |
2-5/8 |
| 3/4 |
4-5/8 |
5/8 |
1-11/16 |
4 |
5/8 |
3-1/4 |
| 1 |
4-7/8 |
11/16 |
2 |
4 |
5/8 |
3-1/2 |
| 1-1/4 |
5-1/4 |
3/4 |
2-1/2 |
4 |
5/8 |
3-7/8 |
| 1-1/2 |
6-1/8 |
13/16 |
2-7/8 |
4 |
3/4 |
4-1/2 |
| 2 |
6-1/2 |
7/8 |
3-5/8 |
8 |
5/8 |
5 |
| 2-1/2 |
7-1/2 |
1 |
4-1/8 |
8 |
3/4 |
5-7/8 |
| 3 |
8-1/4 |
1-1/8 |
5 |
8 |
3/4 |
6-5/8 |
3Persyaratan Kimia Titanium Blind Flange
| |
N |
C |
H |
Fe |
O |
Al |
V |
Pd |
Mo |
Tidak |
Ti |
| Gr1 |
0.03 |
0.08 |
0.015 |
0.20 |
0.18 |
/ |
/ |
/ |
/ |
/ |
bola |
| Gr2 |
0.03 |
0.08 |
0.015 |
0.30 |
0.25 |
/ |
/ |
/ |
/ |
/ |
bola |
| Gr5 |
0.05 |
0.08 |
0.015 |
0.40 |
0.20 |
5.5 ~ 6.75 |
3.5 ~ 4.5 |
/ |
/ |
/ |
bola |
| Gr7 |
0.03 |
0.08 |
0.015 |
0.30 |
0.25 |
/ |
/ |
0.12 ~ 0.25 |
/ |
/ |
bola |
| Gr9 |
0.03 |
0.08 |
0.015 |
0.25 |
0.15 |
2.5 ~ 3.5 |
2.0 ~ 3.0 |
/ |
/ |
/ |
bola |
| Gr12 |
0.03 |
0.08 |
0.015 |
0.30 |
0.25 |
/ |
/ |
/ |
0.2 ~ 0.4 |
0.6 ~ 0.9 |
bola |
3. Persyaratan ketegangan titanium blind flange
| Kelas |
Kekuatan tarik ((min) |
Kekuatan hasil ((min) |
Perpanjangan ((%) |
| KSI |
M Pa |
KSI |
M Pa |
| 1 |
35 |
240 |
20 |
138 |
24 |
| 2 |
50 |
345 |
40 |
275 |
20 |
| 5 |
130 |
895 |
120 |
828 |
10 |
| 7 |
50 |
345 |
40 |
275 |
20 |
| 9 |
90 |
620 |
70 |
438 |
15 |
| 12 |
70 |
438 |
50 |
345 |
18 |

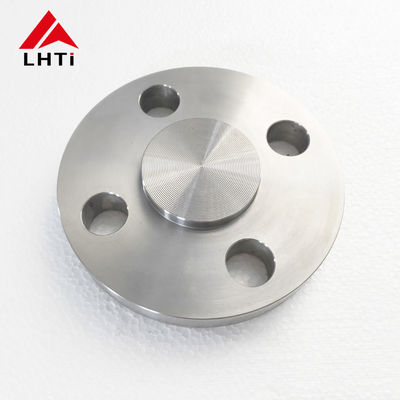

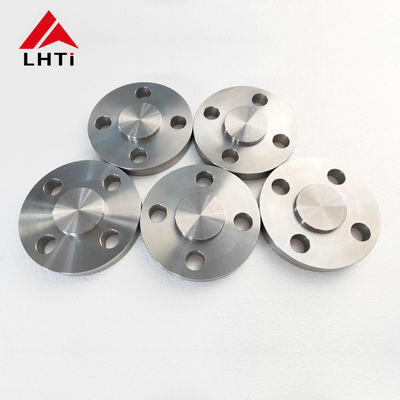

4. Gambar Rincian Titanium Blind Flange
5. Semua Tes Titanium Blind Flange
Pengujian visual (VT)
Uji Ultrasonik (UT)
Pengujian Radiografi (RT)
Pengujian partikel magnetik (MT)
Penetrant Testing/Dye Penetrate (PT)
Pengujian Eddy Current (ET)
Emisi Akustik (AE)
