Flensa Slip-On Titanium ASME B16.5 Kelas 150

ASME B16.5 Titanium Slip-On Flange Kelas 150

Flensa slip-on adalah pilihan praktis ketika saluran titanium harus dibangun tanpa mesin las butt di lokasi. Pipa melewati lubang dan difillet di kedua sisi, sehingga flensa diposisikan dan ditack dengan mata daripada disejajarkan dengan counterbore yang dimesin. Halaman ini mencakup versi ASME B16.5 kelas 150 dalam Grade 1, Grade 2, dan Grade 12, dengan raised face untuk sambungan gasket dan flat face untuk gasket full face atau pasangan dengan besi cor.

Cara Sambungan Slip-On Dibuat

Lubang dimesin sekitar 1mm lebih besar dari diameter luar pipa untuk ukuran hingga 4 inci, sehingga flensa meluncur ke tempatnya dan ujung pipa disetel rata dengan permukaan. Dua las fillet, satu di dalam hub dan satu di luar, membawa beban; rakitan lebih kuat dari sambungan berulir dan membutuhkan persiapan jauh lebih sedikit daripada las butt. Karena pipa tidak harus dipotong dengan panjang yang tepat, flensa slip-on mentolerir kesalahan pengukuran di lokasi dan mudah diganti pada saluran yang ada.

Dimensi Kelas 150 ke ASME B16.5

Pemilihan Grade

Grade 1 digunakan untuk air bertekanan rendah dan air laut di mana daktilitas dan kemampuan las paling penting, dengan kekuatan tarik minimum 240 MPa. Grade 2 adalah andalan untuk perpipaan umum dengan tarik minimum 345 MPa dan yield 275 MPa. Grade 12 menambahkan 0,2 hingga 0,4 persen molibdenum dan 0,6 hingga 0,9 persen nikel, yang meningkatkan ketahanan terhadap asam pereduksi dan serangan celah dalam layanan klorida panas; ini adalah grade yang harus ditentukan untuk penanganan asam klorida dan untuk sambungan penukar panas di mana Grade 2 berlubang. Grade 7, dengan 0,12 hingga 0,25 persen paladium, tersedia untuk lingkungan pereduksi yang paling agresif.

Facing, Penandaan dan Inspeksi

Flensa raised face dipasok dengan raised face 2mm dan finishing 125 hingga 250 AARH, flat face dengan permukaan gasket full face. Setiap flensa ditandai dengan grade, ukuran, kelas, dan nomor heat, dan nomor heat diulang pada daftar kemasan sehingga material dapat dilacak ke sertifikat pabrik. Pengujian ultrasonik dan penetran sesuai ASME Section V tersedia berdasarkan permintaan, dan laporan dimensi dikeluarkan sesuai tabel ASME B16.5 untuk setiap lot.

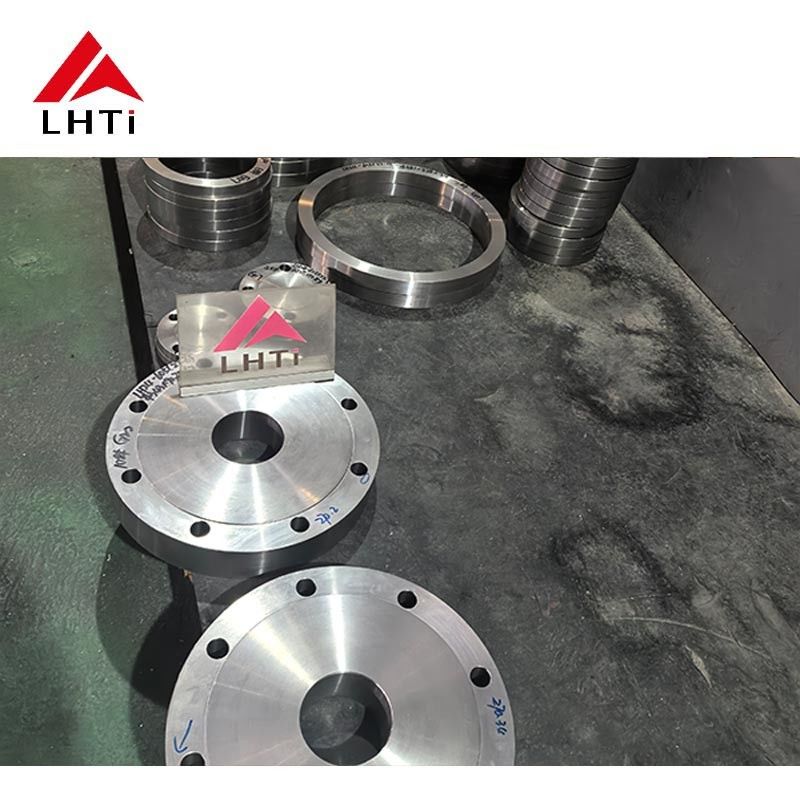

Gambar Produk
