Sebagian besar flensa titanium dibuat dalam Grade 2 karena murah dan mudah dikerjakan. Halaman ini ditujukan untuk dua kasus di mana Grade 2 bukanlah jawaban yang tepat: saluran di mana flensa harus menahan tekanan tinggi atau beban mekanis berulang, dan saluran di mana mediumnya adalah asam pereduksi yang menyerang grade murni. Keduanya dipasok dalam pola slip-on ASME B16.5 kelas 150 dengan permukaan terangkat (raised face), sehingga gasket, baut, dan jadwal gasket yang sudah digunakan di pabrik tidak perlu diubah.

Gr5 untuk Kekuatan dalam Amplop yang Lebih Kecil

Grade 5, Ti-6Al-4V, mencapai kekuatan tarik 895 MPa dan kekuatan luluh 828 MPa, kira-kira dua setengah kali Grade 2. Dalam flensa, ini berarti sambungan yang sama dapat dibuat dengan logam yang lebih sedikit, itulah sebabnya Gr5 dipilih pada skid yang ringkas, pada manifold injeksi bertekanan tinggi, dan pada peralatan di mana flensa harus berada dalam amplop yang sempit. Paduan ini juga mempertahankan kekuatannya hingga sekitar 400 C, sehingga flensa Gr5 tetap kaku di mana flensa titanium murni akan mulai merayap di bawah beban baut.

Gr7 untuk Asam Pereduksi

Grade 7 menambahkan 0,12 hingga 0,25 persen paladium. Paladium meningkatkan potensi korosi lapisan permukaan, sehingga logam mempertahankan lapisan pasifnya di lingkungan pereduksi di mana Grade 2 akan larut: asam klorida, asam sulfat pada konsentrasi sedang, air garam klorida panas, dan beberapa asam organik. Flensa dalam Gr7 umum digunakan pada lengan pembongkaran asam, jalur pengawetan, dan pabrik klor alkali di mana perpipaan sudah Gr7 dan flensa Grade 2 akan menjadi titik terlemah dalam sistem.

Gr5 dan Gr7 Sekilas

Detail ASME B16.5 yang Penting di Lapangan

Pola baut adalah pola inci, sehingga gasket ASME kelas 150 dan baut inci pas tanpa adaptor, tidak seperti flensa DIN dengan ukuran serupa. Kelas 150 mencakup berbagai ukuran pada tekanan rendah; di atas sekitar 180 C, tekanan yang diizinkan menurun dan pola kelas 300 biasanya ditentukan sebagai gantinya. Flensa slip-on dilas dengan dua las fillet, yang cocok untuk fabrikasi di lapangan, sementara leher las (weld neck) dalam grade yang sama digunakan di mana sambungan akan mengalami beban siklik atau di mana radiografi diperlukan.

Permukaan, Penandaan, dan Inspeksi

Permukaan terangkat dimesin hingga ketinggian 2mm dengan finishing 125 hingga 250 AARH, dan versi permukaan datar tersedia untuk gasket permukaan penuh. Setiap flensa dicap dengan grade, ukuran, kelas, dan nomor heat, dan nomor heat diulang pada sertifikat sehingga material dapat dilacak kembali melalui peleburan dan penempaan. Inspeksi ultrasonik pada stok awal dan pengujian penetran pada permukaan yang dimesin tersedia, dan laporan dimensi sesuai ASME B16.5 dikeluarkan dengan setiap lot. Ukuran berkisar dari 1/2 inci hingga 24 inci, dikemas muka ke muka dalam peti kayu lapis.

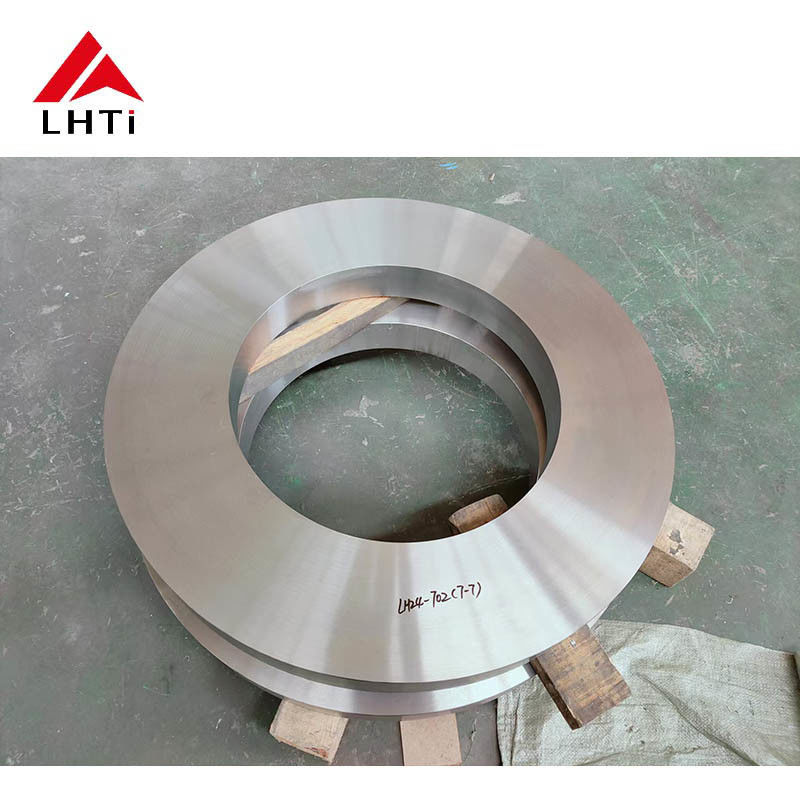

Gambar Produk
