Tabung Titanium Grade 9 ASTM B338 Suhu Tinggi

Tabung Titanium Grade 9 ASTM B338 Suhu Tinggi

Grade 9, atau Ti-3Al-2.5V, ada karena titanium murni menjadi lemah saat panas tetapi paduan Ti-6Al-4V penuh sulit ditarik menjadi tabung berdinding tipis. Penambahan 3 persen aluminium dan 2,5 persen vanadium meningkatkan kekuatan hingga sekitar 620 MPa tarik sambil mempertahankan daktilitas yang cukup untuk pilgering dingin dan pembengkokan. Tabung ini mulus sesuai ASTM B338 dalam diameter luar 10 mm hingga 57 mm, direka untuk layanan di mana jalur berjalan hangat.

Posisi Grade 9 Antara Gr2 dan Gr5

Grade 2 menawarkan kekuatan tarik sekitar 345 MPa dan kekuatan luluh 275 MPa, dengan daktilitas dan ketahanan korosi yang sangat baik. Grade 5, Ti-6Al-4V, mencapai kekuatan tarik 895 MPa dan kekuatan luluh 828 MPa tetapi kaku untuk dibentuk dan memerlukan pengerjaan panas untuk dinding tipis. Grade 9 berada di tengah dengan kekuatan tarik sekitar 620 MPa dan kekuatan luluh 483 MPa dengan perpanjangan 15 persen, sehingga dapat menahan tekanan sekitar dua kali lipat dari Grade 2 pada dinding yang sama, dan masih dapat ditarik dingin, dibengkokkan, dan dilebarkan pada perkakas tabung standar.

Data Tabung

Kekuatan yang Bertahan dari Panas

Titanium mempertahankan modulusnya pada suhu yang lebih tinggi daripada aluminium dan kekuatannya pada suhu yang lebih tinggi daripada kebanyakan grade stainless dengan biaya yang sebanding. Grade 9 biasanya digunakan hingga sekitar 300 C dalam layanan berkelanjutan; di atas itu, mulur menjadi kasus desain daripada kekuatan tarik, dan tegangan yang diizinkan harus diambil dari kode yang berlaku daripada lembar data suhu ruangan. Ekspansi termal kira-kira 9 µm/mK, lebih rendah dari baja tahan karat, sehingga jalur panas bergerak lebih sedikit pada penyangga dan menimbulkan lebih sedikit regangan pada sambungan berflensa.

Titanium juga menahan oksidasi hanya selama film oksida yang utuh ada. Di udara, film tetap protektif hingga sekitar 600 C, tetapi dalam oksigen bertekanan tinggi atau dalam aliran yang mengandung hidrogen, batas layanan jauh lebih rendah dan harus diperiksa terhadap fluida, bukan suhu utama.

Penempaan, Pengepresan, dan Pengerjaan Dingin

Tabung untuk jalur tekanan sering diselesaikan dengan menempa dan mengepres ujungnya, kemudian memproses detail sambungan, sehingga aliran butir mengikuti bentuk daripada dipotong melintang. Tabung yang ditarik dingin direka di antara lintasan, dan setiap tikungan atau pelebaran harus diikuti oleh peredaan tegangan jika jalur akan mengalami getaran atau siklus termal. Pemotongan, penghilangan gerinda, dan penandaan dilakukan dengan perkakas titanium khusus untuk menghindari penanaman besi di permukaan.

Penggunaannya

Jalur hidrolik kedirgantaraan adalah aplikasi klasik, di mana tabung Grade 9 membawa 3000 psi dengan sebagian kecil dari berat baja. Tabung yang sama muncul di jalur instrumen dan impuls, sistem hidrolik lepas pantai, manifold gas medis, dan rangka sepeda performa, dan di pabrik kimia di mana Grade 2 memerlukan dinding yang lebih tebal untuk menahan tekanan.

Pemesanan dan Pengemasan

Sebutkan diameter luar, dinding, grade, temper, dan paket uji, misalnya 25 mm x 1,5 mm Grade 9 ASTM B338 direka, diuji arus eddy, panjang lurus 6000 mm. Tabung dikirim dalam kotak kayu dengan tutup plastik, dan setiap kotak membawa nomor panas dan sertifikat pabrik sehingga material dapat dilacak saat diterima.

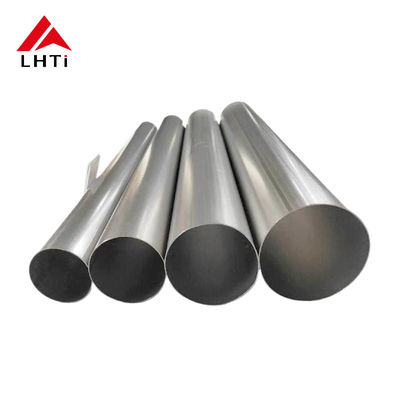

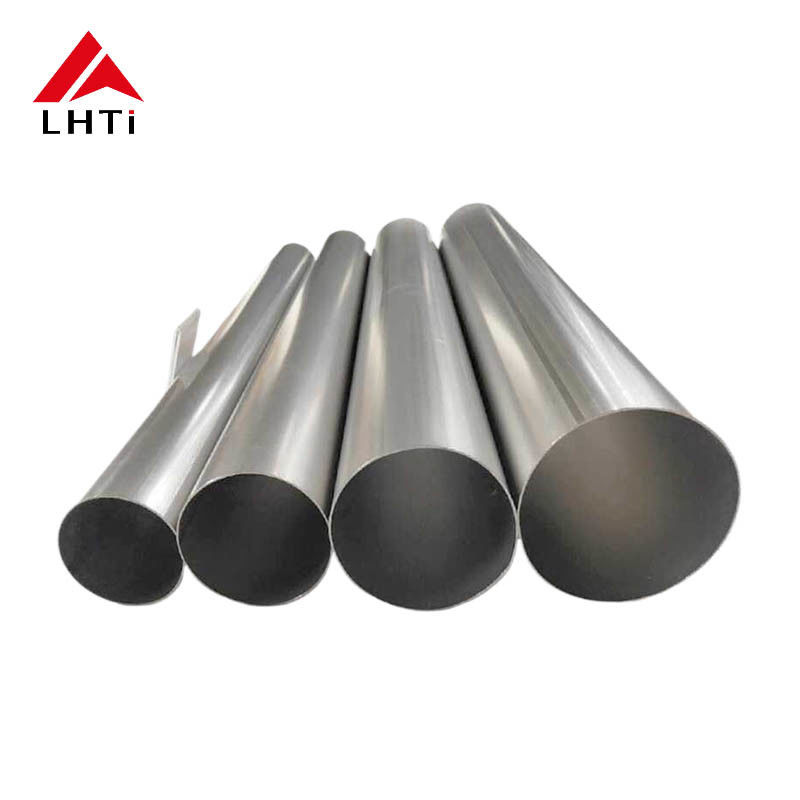

Gambar Produk
