Tekanan Uji Hidrolik Tabung Titanium 12,7mm

12,7 mm Tabung Titanium Mulus: Apa yang Dibuktikan oleh Uji Hidrolik

Uji hidrolik adalah baris yang paling sering dikutip dan paling sedikit dipahami pada sertifikat tabung. Ini membuktikan bahwa tabung tertentu menahan tekanan tertentu untuk waktu tertentu tanpa bocor, dan tidak lebih. Memahami bagaimana tekanan uji dipilih, dan apa yang dilakukannya pada dinding, mengubah klaim yang samar menjadi kriteria penerimaan yang dapat digunakan, terutama pada tabung 12,7 mm di mana rentang dinding berkisar dari 0,5 hingga 1,5 mm.

Dari Mana 15 dan 24,5 MPa Berasal

Tekanan uji biasanya berasal dari tekanan desain dengan faktor, umumnya 1,5 kali, dan kemudian diperiksa sehingga tegangan yang dihasilkan di dinding tetap di bawah batas luluh. Pemeriksaan kedua itulah yang menentukan apakah tekanan uji yang diberikan bahkan berlaku untuk dinding tertentu. Pada diameter luar 12,7 mm, tegangan lingkar mudah diperkirakan: tekanan dikalikan diameter dibagi dua kali dinding. Dinding 1 mm yang diuji pada 24,5 MPa melihat sekitar 156 MPa, yang merupakan 57 persen dari batas luluh 275 MPa dari Gr2 yang dianil, dan itu adalah uji yang nyaman. Tekanan yang sama pada dinding 0,5 mm menghasilkan sekitar 311 MPa, di atas batas luluh, sehingga tabung akan mengembang secara permanen oleh uji itu sendiri.

Itulah sebabnya tekanan uji tidak boleh dikutip tanpa dinding yang berlaku. Pemasok yang menawarkan 24,5 MPa pada tabung 0,5 mm entah menguji ukuran yang berbeda, atau menerima deformasi permanen, atau mengutip angka pecah sebagai angka uji. Menanyakan dinding mana yang berlaku untuk tekanan adalah pertanyaan paling berguna yang dapat diajukan pembeli kepada pemasok tabung.

Apa yang Sebenarnya Ditetapkan oleh Uji

Uji hidrolik adalah uji kebocoran. Ini menemukan cacat tembus dinding, lasan yang buruk, lapisan, dan retakan yang terbuka di bawah tekanan, dan melakukannya di sepanjang seluruh tabung daripada pada titik sampel. Ini tidak menemukan retakan halus yang tetap tertutup, tidak mengukur ketebalan dinding, dan tidak mengatakan apa pun tentang kimia atau anil. Itu termasuk dalam uji lain, dan sertifikat yang hanya mencantumkan uji hidrolik adalah catatan kualitas yang tipis.

Prosedur uji sama pentingnya dengan tekanan. Tabung harus diisi sepenuhnya, udara dibuang, tekanan dinaikkan perlahan dan ditahan cukup lama untuk seluruh panjang diamati, dan bagian luar dikeringkan sehingga rembesan terlihat. Uji yang diberi tekanan dan dilepaskan dalam beberapa detik membuktikan sangat sedikit, terutama pada panjang yang jauh di mana air harus menempuh perjalanan.

Panjang, Kumparan, dan Bidang Dimensi

Halaman ini berisi dua pernyataan panjang. Bidang dimensi memberikan maksimum 1200 mm, sementara tabel produk memberikan maksimum 16000 mm untuk panjang lurus, dan tabung 12,7 mm juga umum dipasok dalam bentuk kumparan. Itu tidak bertentangan setelah bentuk produk jelas: potongan pendek adalah kemasan default untuk pesanan kecil, panjang lurus hingga 16 m tersedia untuk pekerjaan pipa saluran dan penukar panas, dan tabung kumparan digunakan di mana instalasi membutuhkan jalur berkelanjutan dengan sedikit sambungan.

Pilihan memengaruhi uji. Kumparan diuji sebagai kumparan dan catatan mencakup seluruh panjang; panjang lurus diuji secara individual atau dalam batch dengan tekanan ditahan pada manifold. Either way, sertifikat harus menyatakan tekanan uji, waktu penahanan, dan apakah setiap tabung atau sampel diuji, karena uji batch pada sampel adalah tingkat jaminan yang berbeda dari uji pada setiap bagian.

Standar, Grade, dan Struktur

ASTM B338 mencakup tabung mulus dan merupakan referensi yang digunakan di halaman ini; ASTM B861 mencakup pipa mulus, dan keduanya terkadang dikutip bersama untuk pesanan campuran. Daftar grade menunjukkan Gr1, Gr2, dan Gr5 sementara tabel produk menunjukkan Gr1 dan Gr2, jadi pembacaan praktisnya adalah bahwa Gr1 dan Gr2 adalah pasokan standar dan Gr5 tersedia berdasarkan permintaan. Itu penting untuk uji, karena Gr5 memiliki kekuatan luluh yang jauh lebih tinggi dan akan menerima uji 24,5 MPa bahkan pada dinding tipis.

Tabung digulung dan dianil, yang merupakan kondisi yang memberikan dimensi konsisten dan pembengkokan yang dapat diprediksi. Anil juga menghilangkan tegangan sisa dari reduksi dingin, dan tabung yang direlaksasi tegangannya lebih kecil kemungkinannya untuk terdistorsi saat dipotong, diperluas, atau dilas. Ukuran 12,7 mm adalah ukuran nominal setengah inci, itulah sebabnya ia cocok dengan fitting instrumen standar, tata letak lembaran tabung, dan bundel penukar panas kecil tanpa adaptor.

Merancang untuk Umur Panjang

Umur panjang pada tabung titanium berasal dari tiga hal: menjaga dinding di atas tunjangan korosi dan erosi, menjaga permukaan tetap bersih, dan menghindari getaran. Yang pertama adalah pilihan desain, yang kedua adalah kebiasaan pemeliharaan, dan yang ketiga adalah detail pendukung. Titanium tahan terhadap sebagian besar air pendingin dengan baik, tetapi dinding tipis yang kehilangan logam akibat turbulensi masuk akan gagal lebih awal terlepas dari paduannya.

Getaran layak mendapat perhatian lebih daripada yang biasanya didapat pada tabung berdiameter kecil. Titanium memiliki modulus elastis sekitar setengah dari baja, sehingga bentang dan jarak penyangga yang sama memberikan frekuensi alami yang lebih rendah dan amplitudo yang lebih besar. Penyangga yang ditempatkan lebih dekat bersama, dan menghindari jalur tak tertopang yang panjang antara header dan bundel, adalah cara murah untuk mencegah gesekan pada lembaran tabung dan kelelahan pada penyangga pertama.

Daftar Periksa Pemesanan

Tentukan standar dan grade, diameter luar dan dinding, panjang dan bentuk produk, kondisi anil, tekanan uji dengan dinding yang berlaku, waktu penahanan, uji non-destruktif yang diperlukan, dan tingkat sertifikat. Untuk ukuran ini, sertifikat 3.1 ke EN 10204 dengan catatan uji hidrolik, komposisi kimia, dan sifat mekanik adalah harapan normal.

Dua catatan praktis menutup lingkaran. Gunakan air uji yang bersih dan tiriskan serta keringkan tabung setelahnya, karena air sisa di panjang kumparan meninggalkan noda yang harus dihilangkan sebelum pemasangan. Dan catat tekanan uji dan waktu penahanan pada daftar kemasan serta sertifikat, sehingga informasi tersebut ikut bersama bundel ke lokasi daripada tetap berada di arsip kantor.

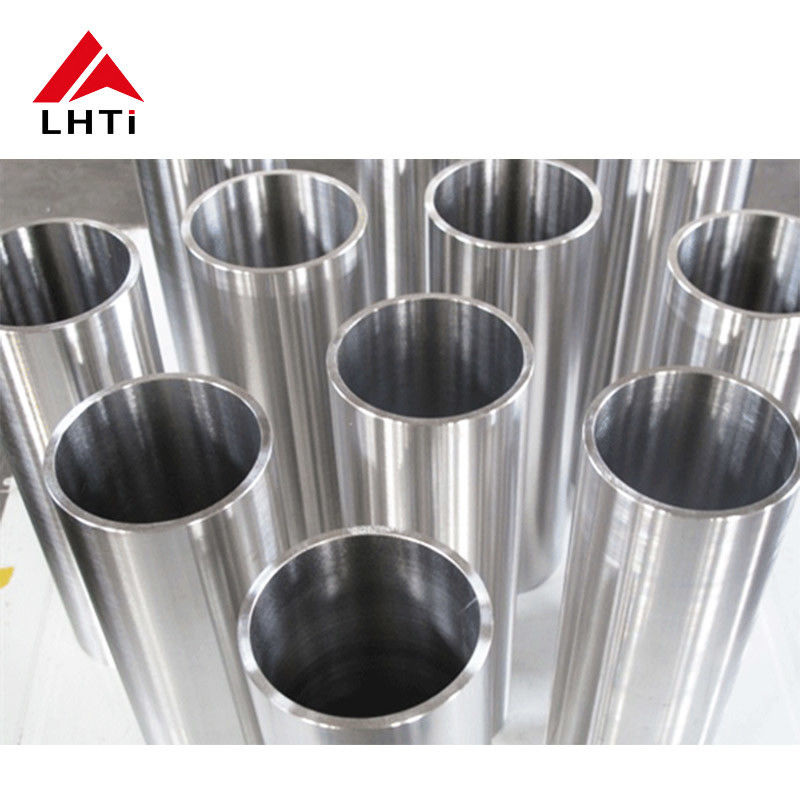

Gambar Produk
