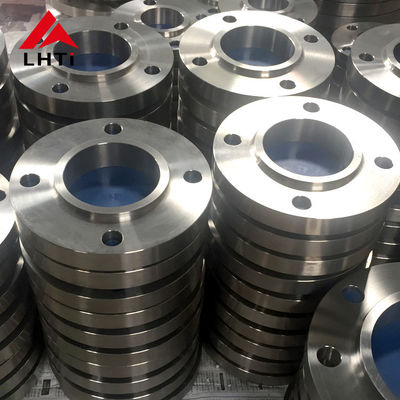

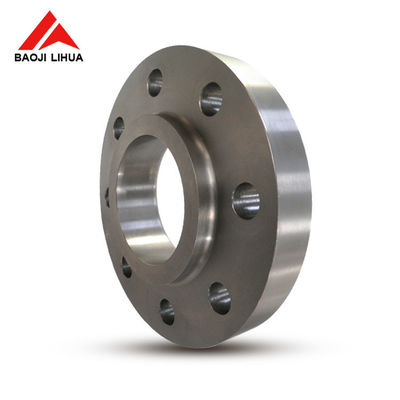

Ti Gr5 Gr7 ASME B16.5 Kelas 150 Titanium Slip On Flange Raised Face SORF Untuk Aplikasi Pipeline

2. Kelas ASME B16.5 Titanium Plate Slip On Flange Kelas 150 Gr 5 Gr 7

1. Titanium Kelas 5 (Ti-6Al-4V):

   Komposisi: Titanium Grade 5 adalah paduan alfa-beta yang terdiri dari 90% titanium, 6% aluminium, dan 4% vanadium.Komposisi ini memberikan keseimbangan sifat yang membuatnya paduan titanium yang paling banyak digunakan.

   Kekuatan: Ini menawarkan rasio kekuatan-ke-berat yang sangat baik, membuatnya cocok untuk aplikasi aerospace, maritim, dan industri di mana kekuatan ringan sangat penting.

   Ketahanan Korosi: Titanium kelas 5 memiliki ketahanan korosi yang baik, meskipun tidak setinggi titanium murni (Kelas 1).

   Ketahanan suhu: Ini mempertahankan sifatnya pada suhu tinggi, membuatnya cocok untuk aplikasi di turbin gas, sistem knalpot, dan lingkungan suhu tinggi lainnya.

   Aplikasi: Komponen pesawat ruang angkasa (airframe, mesin jet), peralatan laut, implan medis, komponen mobil, peralatan olahraga, dan mesin industri.



   Titanium Kelas 7 (Ti-0,15Pd):

   Komposisi: Titanium Grade 7 adalah paduan titanium dengan 0,15% paladium ditambahkan, meningkatkan ketahanan korosi.

   Ketahanan Korosi: Titanium Kelas 7 sangat tahan terhadap korosi di lingkungan yang mengurangi dan sedikit mengoksidasi, termasuk klorida.

   Kemampuan pengelasan: Ini menawarkan kemampuan pengelasan yang baik, membuatnya cocok untuk aplikasi yang membutuhkan pembuatan dan perakitan.

   Kekuatan: Titanium Kelas 7 memiliki kekuatan yang lebih rendah dibandingkan dengan Kelas 5, tetapi masih cukup untuk banyak aplikasi.

   Aplikasi: Pengolahan kimia, desalinasi, lingkungan laut, dan aplikasi lain di mana ketahanan korosi yang superior diperlukan.Ini juga digunakan dalam implan medis di mana biokompatibilitas dan ketahanan korosi sangat penting.

3.Spesifikasi untuk ASME B16.5 Calss 150 Titanium Slip On Flange

4Keuntungan dari ASME B16.5 Titanium Slip On Flanges:

Titanium slip-on flanges menawarkan beberapa keuntungan yang membuatnya sangat cocok untuk berbagai aplikasi industri:

Ketahanan korosi:Titanium terkenal karena ketahanan korosi yang luar biasa, terutama di lingkungan yang agresif seperti air laut, asam, dan klorida.Sifat ini memastikan umur panjang dan keandalan dalam lingkungan industri korosif di mana bahan konvensional mungkin gagal.

Rasio kekuatan berat tinggi:Titanium memiliki rasio kekuatan/berat yang superior dibandingkan dengan baja dan banyak logam lainnya.Karakteristik ini memungkinkan titanium slip-on flanges untuk memberikan kinerja yang kuat sementara menjadi ringanHal ini sangat menguntungkan dalam aplikasi di mana pengurangan berat sangat penting, seperti industri aerospace dan kelautan.

Ketahanan suhu tinggi:Titanium mempertahankan sifat mekanik dan ketahanan korosi pada suhu tinggi, hingga sekitar 600 ° C (1112 ° F), tergantung pada kelas.Hal ini membuat titanium slip-on flanges cocok untuk aplikasi yang melibatkan suhu tinggi, seperti pengolahan kimia dan pembangkit listrik termal.

Biokompatibilitas:Titanium biokompatibel dan tidak beracun, sehingga cocok untuk digunakan di industri seperti farmasi, pengolahan makanan, dan perangkat medis di mana kemurnian produk dan keselamatan adalah yang terpenting.

Ekspansi termal rendah:Titanium memiliki koefisien ekspansi termal yang rendah dibandingkan dengan baja, yang dapat mengurangi risiko kebocoran dan kegagalan dalam sistem pipa karena variasi suhu.

Umur Panjang dan Ketahanan:Titanium dikenal karena daya tahan yang sangat baik dan ketahanan terhadap degradasi dari waktu ke waktu, memastikan umur layanan yang lebih lama dan mengurangi biaya pemeliharaan dibandingkan dengan bahan lain.

Mudah Dibuat:Titanium dapat dengan mudah diproses, dilas, dan dibentuk menjadi bentuk yang kompleks, memungkinkan desain dan konfigurasi yang disesuaikan untuk memenuhi persyaratan proyek tertentu.

Non-magnetik dan Non-sparking:Titanium tidak magnetik dan tidak berkilau, sehingga cocok untuk aplikasi di mana sifat-sifat ini menguntungkan,seperti dalam peralatan elektronik sensitif atau lingkungan dengan bahaya ledakan.

Kompatibilitas Lingkungan:Titanium ramah lingkungan karena ketahanannya terhadap korosi, umur panjang, dan kemampuan untuk didaur ulang, mengurangi dampak lingkungan selama siklus hidupnya.

5. Paket Titanium Slip On Flange

Pencegahan Karat

• VCI (Volatile Corrosion Inhibitor) Pembungkus: Flanges titaniumBahan ini melepaskan uap kimia yang membentuk lapisan pelindung pada permukaan logam.
• Lapisan minyak atau minyak:Lapisan lemak atau minyak yang ringan dapat diterapkan untuk melindungi permukaan flange, terutama saat diangkut dalam jarak yang jauh atau disimpan untuk jangka waktu yang lama.

Perlindungan Fisik

• Bubble Wrap atau Foam:Setiap flange biasanya dibungkus dengan bungkus gelembung atau dikelilingi oleh busa untuk melindungi dari benturan selama transportasi.
• Separator karton:Ketika beberapa flensa dikemas dalam satu kotak, pemisah kardus digunakan untuk mencegah mereka menyentuh dan berpotensi tergores atau merusak satu sama lain.

Kemasan Luar yang Kuat

• Kotak kayu atau kotak kayu lapis: Flanges titaniumsering dikirim dalam peti kayu atau kotak kayu lapis, yang memberikan perlindungan yang kuat dari kerusakan mekanis dan dapat ditumpuk, memudahkan penanganan yang lebih mudah dan lebih aman.
• Palletization:Untuk pesanan besar, flanges dapat dipalletkan. Setiap palet biasanya dikemas untuk mengamankan kotak atau peti selama penanganan dan pengiriman.

Waterproofing

• Lembar Plastik:Kandang atau kotak luar sering ditutupi dengan lembaran plastik tebal untuk melindungi dari kelembaban, terutama di lingkungan yang lembab atau basah.

Pelabelan dan Dokumentasi

• Label yang jelas:Setiap bungkus diberi label yang jelas dengan instruksi penanganan, nomor bagian, dan rincian tujuan untuk memastikan penanganan yang tepat dan untuk memudahkan pelacakan.
•
• Dokumen Jaminan Mutu:Sertifikat kualitas, laporan pengujian bahan, dan sertifikat kepatuhan sering dimasukkan ke dalam kemasan atau diberikan secara terpisah untuk memastikan keterlacak dan kepatuhan terhadap standar industri.

6Sertifikat ASME B16.5 Titanium Slip On Flange:

Sertifikat EN 10204/3.1B:

This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesIni dikeluarkan oleh produsen dan memverifikasi bahwa bahan memenuhi standar yang diperlukan.

Sertifikat bahan baku:

Sertifikat ini memberikan rincian tentang bahan baku yang digunakan dalam produksi flensa titanium.dan hasil pengujian material yang berlakuHal ini memastikan pelacakan dan kontrol kualitas dari tahap pengadaan bahan awal.

100% Ultrasonik Deteksi Cacat:

Pengujian ultrasonik (UT) adalah metode pengujian non-destruktif yang digunakan untuk mendeteksi cacat internal dan permukaan pada flensa titanium.100% cakupan UT berarti bahwa semua flanges menjalani pengujian menyeluruh untuk memastikan tidak ada cacat yang dapat membahayakan integritas struktural atau kinerja mereka.

Tes hidrostatik:

Uji ini melibatkan menekan flange titanium dengan air atau cairan lain ke tingkat tekanan yang ditentukan sebelumnya.Ini menilai kemampuan flange untuk menahan tekanan tanpa kebocoran atau deformasi, memastikan bahwa ia memenuhi tekanan nominal dan persyaratan keselamatan yang ditentukan.

Laporan Inspeksi Pihak Ketiga:

Laporan ini dilakukan oleh lembaga atau otoritas inspeksi pihak ketiga yang independen.mengkonfirmasi kepatuhan terhadap standar yang berlaku, spesifikasi, dan persyaratan pelanggan.
