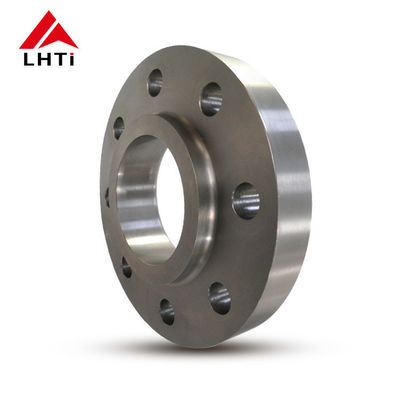

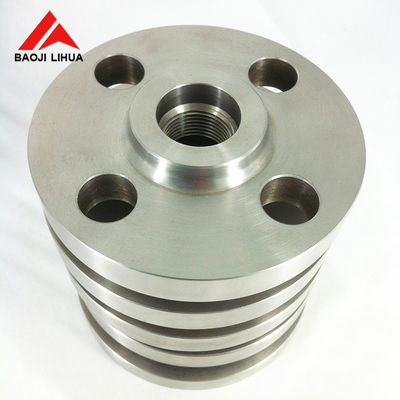

Titanium Slip On Flange SO Flange ASME B16.5 Gr2 Gr5 Gr7 Kelas 150 SO RF FF Wajah Terangkat untuk Industri Pipa

2. Kelas ASME B16.5 Titanium Slip On Flange

ASME B16.5 titanium slip-on flangesbiasanya tersedia dalam berbagai kelas titanium dan paduan titanium. Pilihan kelas tergantung pada persyaratan aplikasi khusus, termasuk ketahanan korosi, sifat mekanik,dan pertimbangan biaya.

1. Titanium murni secara komersial:

   • Kelas 2 (UNS R50400): Ini adalah kelas titanium yang paling banyak digunakan karena ketahanan korosi, formabilitas, dan weldability yang sangat baik.Ini cocok untuk berbagai aplikasi industri di mana kekuatan sedang dan ketahanan korosi yang baik diperlukan.

2. Paduan titanium:

   • Kelas 5 (Ti-6Al-4V, UNS R56400): Ini adalah paduan titanium yang paling umum digunakan, yang dikenal karena kekuatan tinggi, sifat ringan, dan ketahanan korosi yang sangat baik.laut, dan industri pengolahan kimia.
   • Kelas 7 (UNS R52400): Dikenal karena kemampuan las yang sangat baik dan ketahanan korosi dalam lingkungan yang mengurangi dan sedikit mengoksidasi, titanium Kelas 7 sering digunakan dalam peralatan pengolahan kimia.
   • Kelas 12 (UNS R53400): Paduan titanium ini menawarkan ketahanan korosi yang sangat baik dalam lingkungan yang sangat mengoksidasi dan sangat cocok untuk pengolahan kimia dan aplikasi laut.
   • Kelas 23 (Ti-6Al-4V ELI, UNS R56401): Mirip dengan kelas 5, tetapi dengan kandungan interstitial (ELI) yang sangat rendah,Paduan titanium kelas 23 digunakan dalam aplikasi medis dan kedirgantaraan di mana biokompatibilitas dan kekuatan tinggi diperlukan.

3. SuhuSpesifikasi untuk ASME B16.5 Titanium Slip On Flange

4.Titanium Slip On Flange Pemeriksaan

Pengujian visual (VT):Ini melibatkan pemeriksaan permukaan las dan flange secara visual untuk mendeteksi cacat yang terlihat seperti retakan, porositas, atau profil las yang tidak tepat.

Uji Ultrasonik (UT):Teknik ini menggunakan gelombang suara frekuensi tinggi untuk mendeteksi cacat internal dalam bahan, seperti kekosongan, inklusi, atau retakan.

Pengujian Radiografi (RT):Metode ini menggunakan sinar-X atau sinar gamma untuk menghasilkan gambar struktur internal las dan flange.

Pengujian partikel magnetik (MT):MT digunakan untuk mendeteksi cacat permukaan dan dekat permukaan dalam bahan ferromagnetik.metode ini mungkin tidak berlaku kecuali ada bahan magnetik di dekatnya atau pelapis yang dapat magnetisasi.

Penetrant Testing/Dye Penetrant (PT):PT melibatkan penerapan penetrant pewarna pada permukaan las dan kemudian menghilangkan kelebihan pewarna untuk mengungkapkan cacat yang merusak permukaan.

Pengujian Eddy Current (ET):ET menggunakan induksi elektromagnetik untuk mendeteksi cacat permukaan dan dekat permukaan pada bahan konduktif seperti titanium.

Emisi Akustik (AE):AE melibatkan pemantauan emisi akustik dari material yang berada di bawah tekanan untuk mendeteksi perubahan yang menunjukkan cacat seperti retakan atau kebocoran.

5. Aplikasi ANSI B16.5 Titanium Slip On Flange

• Pembangunan pipa:Digunakan untuk menghubungkan bagian pipa, memastikan koneksi yang aman dan bebas kebocoran selama transportasi cairan.
• Pabrik penyulingan dan pabrik petrokimia:Diinstal di unit pengolahan untuk menghubungkan wadah, reaktor, dan penukar panas, di mana ketahanan terhadap bahan kimia korosif sangat penting.
• Platform lepas pantai:Digunakan di rig pengeboran lepas pantai dan platform produksi untuk menahan lingkungan laut dan kondisi cuaca yang keras.
• Fasilitas Pengolahan Gas:Digunakan dalam kompresor, pompa, dan katup untuk menjaga integritas operasional dan keselamatan.
