Batang Titanium F136: Standar, Grade, dan Panjang Potongan

ASTM F136 adalah standar batang titanium yang paling sering dikutip dan paling sedikit dipahami. Standar ini mencakup tepat satu paduan dalam tepat satu kelas kebersihan, dan secara rutin dicetak di samping daftar grade yang tidak dapat disertifikasinya. Halaman ini menjelaskan apa yang dicakup oleh F136, mengapa akhiran ELI penting, cara membaca konflik dalam judul halaman ini, dan bagaimana toleransi panjang potongan memengaruhi apa yang sebenarnya tiba di mesin.

Apa yang Sebenarnya Dicakup oleh F136

F136 adalah standar untuk Ti-6Al-4V ELI tempa untuk implan bedah. ELI adalah singkatan dari extra low interstitial, dan perbedaan yang mengontrol adalah oksigen pada maksimum 0,13 persen dibandingkan dengan 0,20 persen untuk Gr5 standar, dengan besi pada 0,25 dibandingkan dengan 0,40. Kebersihan itulah yang memberikan daktilitas dan ketangguhan patah yang dibutuhkan implan. Ini bukan lapisan, perlakuan panas, atau tingkat inspeksi; ini adalah kelas kimia.

Konsekuensi praktisnya adalah F136 berlaku untuk grade 23 dan tidak ada yang lain. Batang Gr2 atau Gr4 tidak dapat disertifikasi ke F136 meskipun tujuannya medis, karena grade tersebut dicakup oleh F67. Batang Gr5 standar juga tidak dapat disertifikasi ke F136, karena bukan ELI. Sertifikat apa pun yang tampaknya menyatakan sebaliknya adalah kesalahan administrasi yang perlu dihentikan di bagian penerimaan barang.

Mengapa Akhiran ELI Lebih Mahal

Oksigen yang lebih rendah lebih sulit dicapai dan lebih sulit dijaga. Spons harus dipilih, lelehan harus dikontrol, dan permukaan harus dibersihkan sebelum batang selesai, dan setiap langkah tersebut menambah biaya. Yang diterima pembeli adalah batang dengan kekuatan tarik minimum 860 MPa dibandingkan dengan 895 untuk Gr5 standar: sedikit lebih lemah pada sertifikat, jauh lebih tangguh dalam penggunaan, dengan perilaku lelah yang lebih baik pada takik.

Perdagangan itu persis seperti yang diinginkan implan atau instrumen medis yang kritis terhadap kelelahan. Ini adalah perdagangan yang salah untuk braket atau pengencang, di mana kekuatan Gr5 standar yang lebih tinggi adalah intinya dan ketangguhan ekstra tidak ada pembelinya.

Membaca Judul Halaman Ini Terhadap Spesifikasinya Sendiri

Judul halaman ini menyebutkan F136 bersama dengan Gr2, Gr4, dan Gr5. Blok spesifikasi di bawahnya menyebutkan B348 dan AMS 4928, dan blok grade menyebutkan Gr5, Ti-6Al-4V, dan Ti-6Al-4V ELI. Ketiga pernyataan itu tidak bisa benar sekaligus, dan penyelesaiannya lugas: batang yang sebenarnya ditawarkan di sini adalah material Gr5 dan ELI, F136 hanya berlaku untuk bagian ELI dari deskripsi itu, B348 dan AMS 4928 adalah dokumen industri dan kedirgantaraan, dan Gr2 atau Gr4 harus dipesan ke F67.

Oleh karena itu, pembeli yang membutuhkan batang grade implan harus memesan grade 23 ke F136 dan meminta sertifikat untuk mencantumkan standar dan grade pada baris yang sama. Pembeli yang membutuhkan batang industri harus memesan Gr5 ke B348 atau AMS 4928 dan tidak membayar untuk kimia ELI yang tidak akan pernah digunakan oleh aplikasi tersebut.

Panjang Potongan, Toleransi, dan Potongan Cadangan

Halaman ini menyatakan toleransi panjang tetap plus 20 mm dan potongan cadangan 5 mm per potongan, dengan panjang maksimum 6000 mm. Kedua angka tersebut menentukan berapa banyak potongan yang keluar dari satu batang dan apakah potongan terakhir dapat digunakan. Jika gambar memerlukan sepuluh potongan sepanjang 500 mm dari batang 6000 mm, perhitungannya adalah sepuluh potongan ditambah sembilan potongan, bukan sepuluh potongan, dan kehilangan gergaji harus dimasukkan dalam harga.

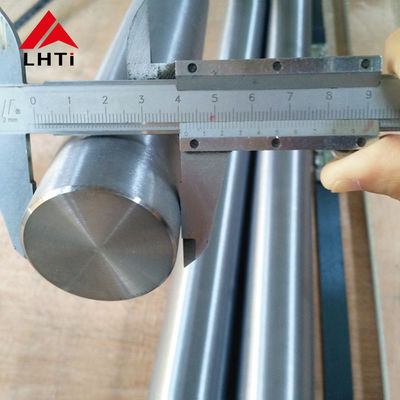

Diameter juga membutuhkan perlakuan yang sama. Pemolesan menghilangkan material, jadi diameter akhir adalah yang harus dipesan, dan batang yang dipesan dengan nominal dengan toleransi komersial dapat tiba di bawah ukuran setelah finishing. Pada diameter kecil di bawah 3 mm, kemampuan pabrik dikutip sebagai 1,0 mm ke atas daripada rentang stok 3 hingga 350 mm, jadi batang yang sangat kecil adalah pesanan khusus bahkan ketika terlihat pas dalam daftar.

Catatan Pemesanan

Sebutkan standar dan grade bersama-sama, diameter dengan kelas toleransinya, panjang dengan toleransi dan potongan cadangannya, kondisi, permukaan, dan sertifikat. Untuk aplikasi implan, tambahkan rute ISO 5832-3 dan minta nilai interstitial pada sertifikat daripada pernyataan kepatuhan, karena oksigen dan besi adalah angka yang menentukan apakah batang tersebut ELI.

Blok atribut di halaman ini masih menggambarkan material sebagai titanium murni. Ini tidak benar: Gr5 dan varian ELI-nya adalah paduan titanium dengan aluminium dan vanadium, dan blok tersebut adalah default template. Tabel kimia dan tarik yang dicetak lebih jauh ke bawah adalah data yang dapat diandalkan, dan grade pada sertifikat pabrik adalah apa yang akan dibuat dari bagian yang sudah jadi.

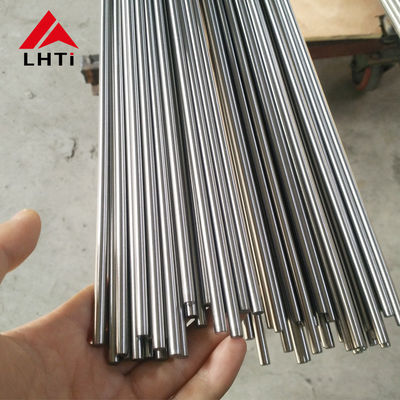

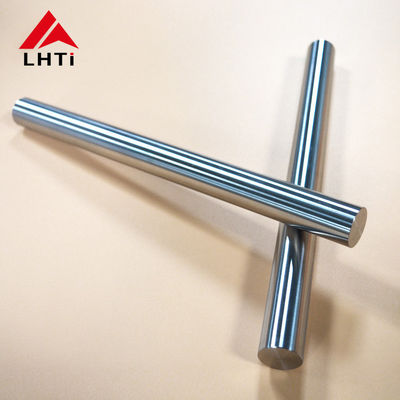

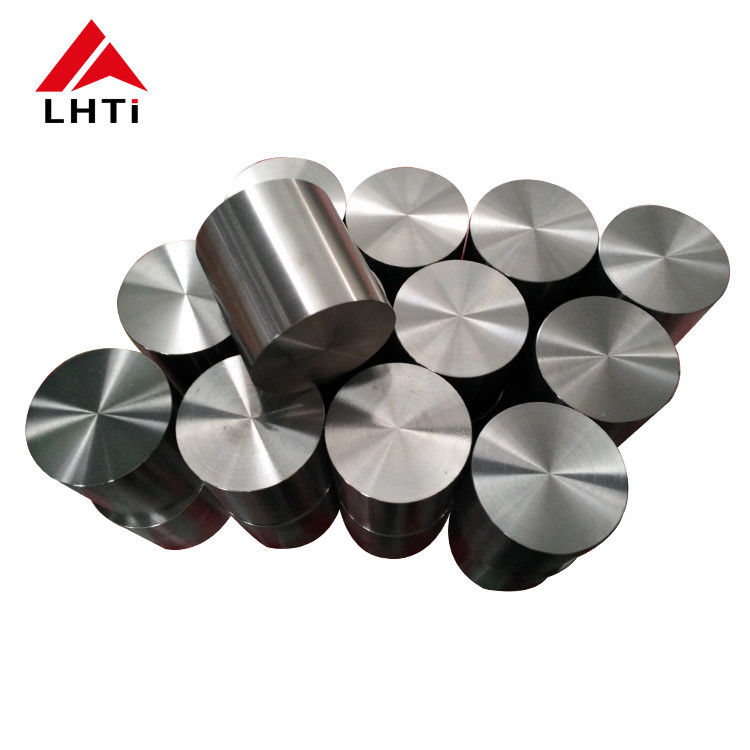

Gambar Produk
