Flensa Titanium Gr1 dan Gr2: Penjelasan Grade TA

Gr1 dan Gr2 Titanium Flange: TA Grade Dijelaskan

Dua sistem penamaan bertemu pada pesanan flange titanium. Grade ASTM Gr1 dan Gr2 adalah yang paling banyak digunakan dalam gambar dan sertifikat internasional, sementara pabrik Tiongkok, termasuk yang ini, juga bekerja dengan tanda TA GB/T. Kedua sistem tersebut menggambarkan logam yang sama dengan nama yang berbeda, dan pesanan pembelian yang mencampurnya tanpa menyebutkan mana yang berlaku adalah sumber penundaan umum di bagian penerimaan barang.

TA0 hingga TC4: Apa Arti Tanda Tiongkok

Sistem titanium GB/T menggunakan TA untuk grade yang hampir murni, TB untuk paduan beta, dan TC untuk paduan alfa beta. TA0 dan TA1 berada di ujung oksigen rendah dan cocok dengan ASTM Gr1. TA2 adalah grade kemurnian industri standar dan cocok dengan Gr2. TA3 cocok dengan Gr3. TA9 adalah grade yang dimodifikasi paladium dan cocok dengan Gr7, dan TA10 adalah grade molibdenum nikel dan cocok dengan Gr12. TC4 adalah Ti-6Al-4V dan cocok dengan Gr5.

Pemetaan ini dekat tetapi bukan lisensi untuk mengganti secara bebas. Sertifikat biasanya dikeluarkan untuk satu sistem, jadi pesanan harus menyebutkan sistem yang akan diperiksa oleh inspeksi penerimaan. Jika gambar mengatakan TA2 dan laporan mengatakan Gr2, inspektur memerlukan kesetaraan tertulis di arsip, atau material akan tertahan di karantina sementara seseorang mengonfirmasinya.

Memilih Antara Gr1 dan Gr2 untuk Flange

Perbedaan antara Gr1 dan Gr2 adalah oksigen, bukan paduan: sekitar 0,18 persen berbanding 0,25 persen. Itu meningkatkan tarikan dari 240 menjadi 345 MPa dan luluh dari 138 menjadi 275 MPa, dan itulah alasan Gr2 menjadi default untuk flange. Sambungan baut membebani permukaan dalam kompresi di sekitar gasket, dan permukaan Gr1 yang lunak pada diameter besar akan berubah bentuk di bawah beban baut sebelum gasket terpasang.

Gr1 masih memiliki tempatnya. Ini adalah yang lebih mudah dibentuk dari keduanya, lebih mudah dibengkokkan dan menghasilkan lekukan alur gasket yang lebih dalam pada beban baut rendah, yang cocok untuk saluran air dan utilitas bertekanan rendah. Yang tidak cocok adalah sambungan Kelas 900 atau 1500 di mana beban baut tinggi dan permukaan harus tetap datar melalui beberapa kali pemasangan.

Layanan Kimia Lebih Menentukan Daripada Kekuatan

Bidang aplikasi di halaman ini mengatakan industri kimia, dan dalam layanan tersebut grade dipilih berdasarkan medium daripada kekuatan. Gr2 adalah jawaban serbaguna untuk asam pengoksidasi dan larutan netral. Gr7 adalah jawaban di mana terdapat klorida, karena penambahan paladium memungkinkan logam untuk repassivate alih-alih berlubang. Gr12 adalah jawaban untuk asam pereduksi dan larutan panas, di mana molibdenum dan nikel melakukan pekerjaan yang tidak dapat dilakukan paladium.

Dua dari pilihan tersebut sering dibalik dalam praktik. Gr12 sering ditawarkan sebagai peningkatan umum di atas Gr2, tetapi lebih lemah dari Gr7 dalam klorida dan tidak boleh digunakan untuk air laut. Gr7 sering ditawarkan di mana pun asam muncul, tetapi keunggulannya hilang dalam asam yang sangat pengoksidasi di mana Gr2 biasa berkinerja baik dengan harga lebih rendah.

ANSI dan ASME Adalah Satu Standar

Judul halaman ini mengulang standar dua kali, sekali sebagai ANSI B16.5 dan sekali sebagai ASME B16.5. Keduanya adalah dokumen yang sama: ANSI adalah nama lama dari badan yang sekarang menerbitkan sebagai ASME, dan B16.5 telah membawa awalan ASME selama beberapa dekade. Mencantumkan keduanya tidak berbahaya, tetapi ini adalah tanda bahwa blok atribut ditulis untuk pencarian daripada untuk gambar.

Bidang nama produk adalah inkonsistensi yang lebih serius. Dikatakan flange buta titanium ANSI, sementara judul halaman dan deskripsi menjelaskan flange secara umum. Flange buta adalah satu bentuk spesifik tanpa lubang. Jika barang yang dikutip adalah weld neck atau slip on, bidang tersebut harus diperbaiki sebelum penawaran dikeluarkan, karena jenisnya menentukan harga lebih dari bidang tunggal lainnya.

Catatan Pemesanan

Sebutkan jenis, grade dalam satu sistem penamaan, standar, ukuran, kelas, permukaan, dan laporan. Jenis adalah bidang yang paling sering hilang pada pertanyaan yang berasal dari pencarian, dan ini adalah hal pertama yang dibutuhkan pabrik untuk mengutip: blind, weld neck, dan slip on pada ukuran dan kelas yang sama adalah tiga pengecoran atau penempaan yang berbeda dengan tiga bobot yang berbeda.

Pada halaman ini, bidang material mencantumkan gr2, gr7, dan gr12, sementara judul dan deskripsi mengarah pada Gr1 dan Gr2. Oleh karena itu, Gr1 ditawarkan tetapi tidak terdaftar, dan pembeli yang membutuhkan Gr1 harus menyatakannya secara eksplisit. Bidang teknik terbaca Froged, yang merupakan ejaan dari forged, dan bidang inspeksi menjanjikan pengujian ultrasonik dengan laporan 3.1, yang merupakan kombinasi yang harus dicantumkan pada pesanan pembelian.

Ukuran dan tekanan mengikuti pola halaman lain dalam rentang ini: NPS 1/2 hingga 24 ditulis di samping DN 10 hingga 2000, tetapi NPS 24 adalah DN 600, jadi angka dalam kurung melebih-lebihkan rentang untuk flange B16.5. Kelas 150 hingga 2500 konsisten dengan B16.5. Kutip kelasnya, bukan tekanan yang dikonversi dalam bar, karena kelas menentukan lingkaran baut dan gasket serta dinding.

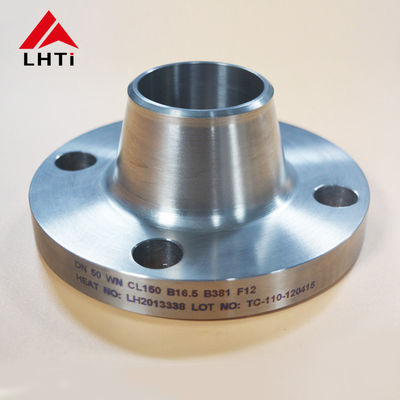

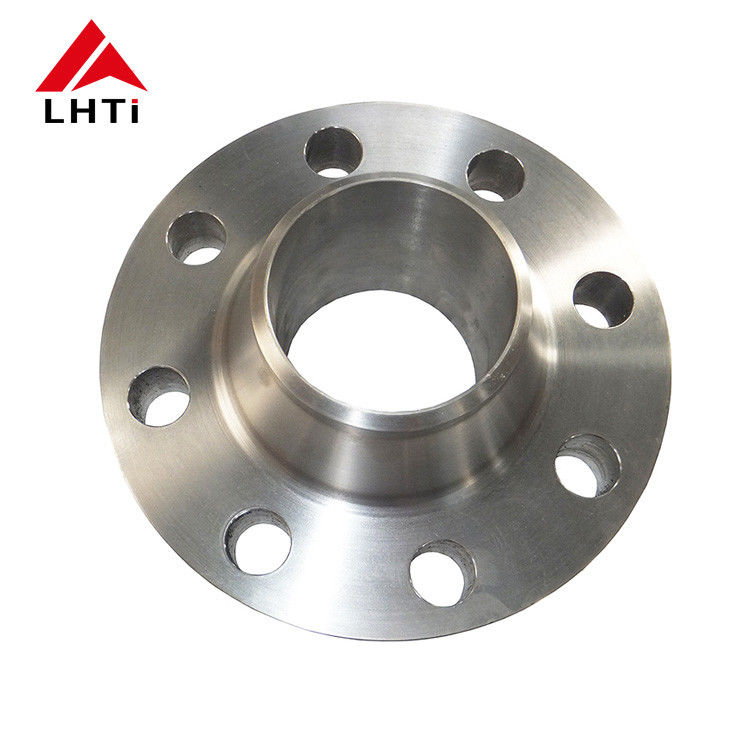

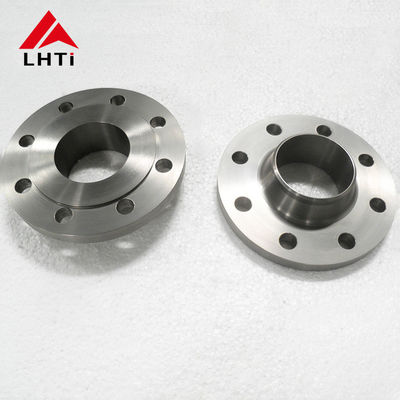

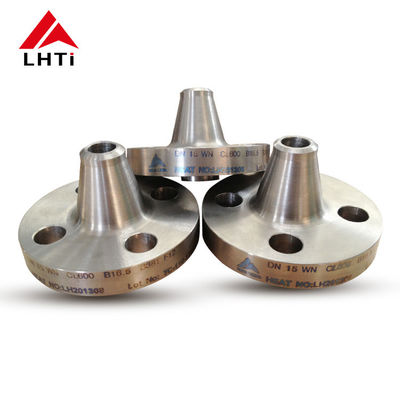

Gambar Produk
