Pelat Flensa Titanium PL DN40 RF ANSI B16.5

Nama merek:	LH-Ti
Nomor Model:	LH-BL
Jumlah Pesanan Minimum:	1 buah
Harga:	US dollar $30/pc--US dollar $80/pc
Ketentuan Pembayaran:	L/C,T/T,Western Union
Kemampuan Penyediaan:	5000 pcs per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Baoji, Tiongkok

Sertifikasi:

ISO9001, TUV etc.

Jenis:

WN , SO , BL ,SW, PL, Lap joint, disesuaikan.

Standar:

ANSI B16.5,JIS B2220, DIN2627-2628,ASME,GB/T 9116, ASTM B16.5

Bahan:

Gr1, Gr1, Gr2, Gr3, Gr4, Gr7, Gr9

Aplikasi:

digunakan dalam mobil, kacamata, peralatan medis, elektronik, peralatan petrokimia, katup Pompa, pip

Permukaan penyegelan:

Federasi Rusia

Ukuran:

NB 1/2"~ 30", NPS 1/2 - NPS 24 (DN 10 - 2000)

Tekanan:

150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, dll/

Permukaan:

Dipoles

Teknik:

Ditempa dan Mesin CNC.

Inspeksi:

Pengujian Ultrasonik & Laporan Uji Material EN10204.3.1

Kemasan rincian:

Dibungkus dengan busa yang terdapat dalam kotak kayu lapis untuk ekspor

Menyediakan kemampuan:

5000 pcs per bulan

Menyoroti:

flensa titanium DN40 RF25

flensa titanium ansi DN40

flensa titanium dengan muka RF25

Deskripsi Produk

Titanium Plate Flange PL DN40 RF ANSI B16.5

Flang plat titanium (tipe PL) ini adalah bagian yang ditempa, mesin CNC dengan wajah yang tinggi, yang dibuat untuk DN40 dan standar ANSI B16.5.yang memberikan sendi sederhana dan kompak untuk saluran tekanan rendah hingga menengahTubuh yang ditempa padat dan bebas dari pori-pori, permukaan yang dipoles memungkinkan gasket duduk merata, dan wajah yang diangkat memusatkan beban baut di mana penyegelan diperlukan.air laut dan banyak asam dan beratnya sekitar setengah dari bajaSetiap bagian diperiksa dengan pengujian ultrasonik dan dikirim dengan laporan uji bahan untuk EN 10204 3.1.

Spesifikasi Teknis

Produk	Flang plat titanium (PL)
Standar	ANSI B16.5, ASME, DIN, GB/T 9116, JIS B2220
Jenis	PL, WN, SO, BL, SW, sendi panggul, disesuaikan
Kelas	Gr1, Gr2, Gr5, Gr7, Gr12
Jangkauan ukuran	1/2 inci sampai 60 inci (DN15 sampai DN1200)
Kelas tekanan	150# sampai 2500#, PN6 sampai PN64
Permukaan penyegelan	RF (wajah terangkat)
Teknik	Dibuat dari logam
Pemeriksaan	Pengujian ultrasonik dan laporan EN 10204 3.1

Persyaratan Komposisi Kimia (maks %)

Kelas	N	C	H	Fe	O	Al	V	Pd	Mo	Tidak
Gr1	0.03	0.08	0.015	0.20	0.18	-	-	-	-	-
Gr2	0.03	0.08	0.015	0.30	0.25	-	-	-	-	-
Gr5	0.05	0.08	0.015	0.40	0.20	5.5-6.75	3.5-4.5	-	-	-
Gr7	0.03	0.08	0.015	0.30	0.25	-	-	0.12-0.25	-	-
Gr12	0.03	0.08	0.015	0.30	0.25	-	-	-	0.2-0.4	0.6-0.9

Persyaratan Kekuatan Tarikan

Kelas	Kekuatan tarik (min)	Hasil (menit)	Perpanjangan
1	240 MPa / 35 KSI	138 MPa / 20 KSI	24%
2	345 MPa / 50 KSI	275 MPa / 40 KSI	20%
5	895 MPa / 130 KSI	828 MPa / 120 KSI	10%
7	345 MPa / 50 KSI	275 MPa / 40 KSI	20%
12	438 MPa / 70 KSI	345 MPa / 50 KSI	18%

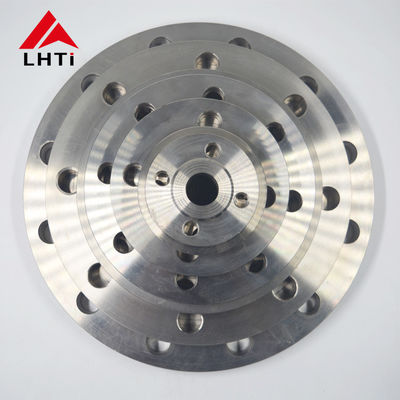

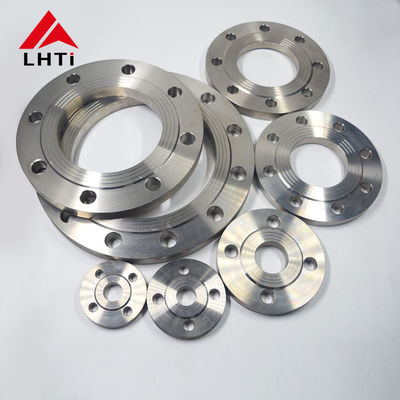

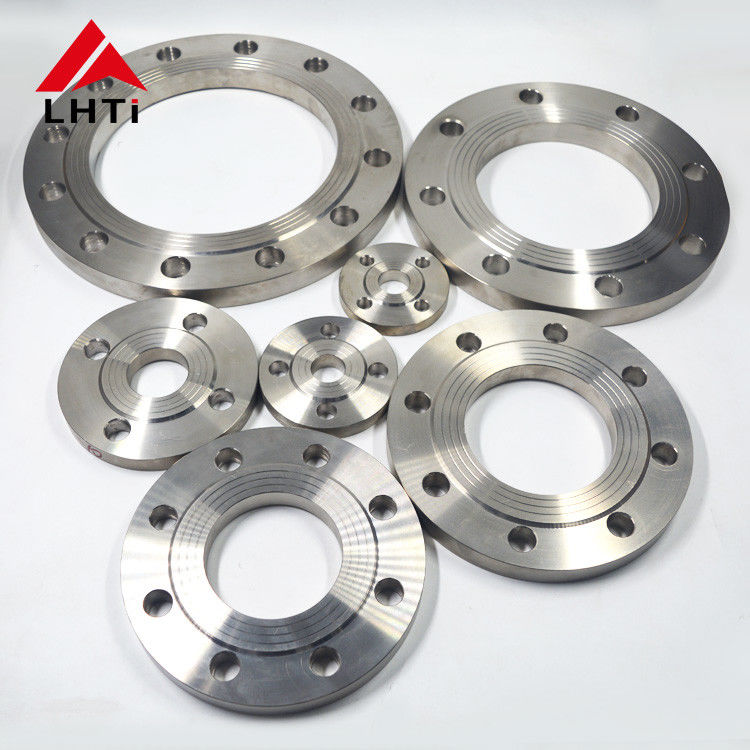

Gambar Produk

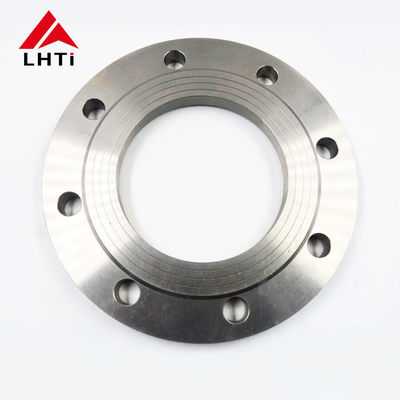

Titanium plate flange PL DN40 raised face

Aplikasi

Flange pelat dipasang di mana sendi yang kompak dan tahan korosi diperlukan. Penggunaan umum termasuk pipa pabrik proses, koneksi pompa dan katup, saluran pengolahan air dan desalinasi,layanan minyak dan gas, peralatan penanganan kimia, pipa laut dan teknik umum Karena ukuran, kelas tekanan dan wajah dapat diproduksi untuk gambar,Flange dapat dicocokkan dengan standar pipa dan gasket yang adaSetiap batch diperiksa untuk dimensi, permukaan akhir dan bahan sebelum dikemas dalam kotak kayu untuk ekspor.
