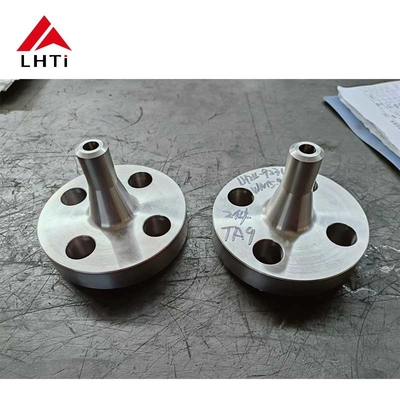

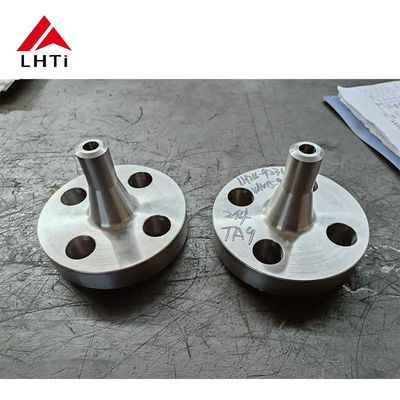

ASTM B381 Titanium Grade 2 Long Weld Neck Flange Titanium Flange RFWN dalam Sistem Pipa Industri

Nama merek:	LHTi
Nomor Model:	Flensa Las Panjang Titanium
Jumlah Pesanan Minimum:	100 buah
harga:	as per your requirement
Ketentuan Pembayaran:	L/C, D/A, D/P, T/T, Western Union
Kemampuan Penyediaan:	100-200 Ton/Ton Per Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Baoji, Tiongkok

Sertifikasi:

ISO9001,CE, API,etc

Segel Wajah:

RF, FF, FM, M,RJ

bubuk atau tidak:

Bukan Bedak

Kelas:

Gr2 Gr7 Gr12 F2 F7 F12

Penggunaan:

Bahan kimia

Kelas material:

Umumnya Titanium Kelas 2

Tipe Wajah Flange:

Sambungan Wajah Terangkat/Wajah Datar/Jenis Cincin

Spesifikasi:

Menyelesaikan

Metode Pengolahan:

Ditempa, mesin CNC

Peringkat Tekanan:

150 pon hingga 2500 pon

Kisaran suhu:

-250°F hingga 800°F

Tes Nda:

Komoditi:

Flensa las datar / flensa pelat las

Jenis:

Leher las, selipkan, buta, soket las, sambungan pangkuan, berulir, buta tontonan, dll.

Metode Produksi:

Ditempa, Ditempa mati

Menghadap Flange:

RF, FF, RTJ

Kemasan rincian:

Semua barang dikemas dengan bahan pengiriman laut atau yang dibutuhkan oleh pembeli

Menyediakan kemampuan:

100-200 Ton/Ton Per Bulan

Menyoroti:

Sistem pipa industri Titanium Flange

ASTM B381 Titanium Flange

Kelas 2 RFWN Titanium Flange

Deskripsi Produk

ASTM B381 Titanium Grade 2 Long Weld Neck Flange Titanium Flange RFWN dalam Sistem Pipa Industri

Pengantar:

ASTM B381 Titanium Grade 2 Long Weld Neck Flange (RFWN) adalah komponen penting dalam sistem pipa industri, yang dikenal karena ketahanan korosi, kekuatan, dan keandalan yang luar biasa.Secara khususTitanium Grade 2 adalah paduan titanium murni yang menawarkan kinerja yang sangat baik dalam lingkungan yang sangat korosif seperti aplikasi laut, pengolahan kimia, dan aerospace.Desain Long Weld Neck Flange (RFWN), dikombinasikan dengan bahan titanium, memastikan kinerja yang unggul dalam kondisi yang menuntut.

Spesifikasi Flanges Las Panjang Titanium:

Spesifikasi	ASTM B381 / ASME SB381
Standar	ANSI/ASME B16.5, B16.47 Seri A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, GOST Flanges, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS SP44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
Jangkauan Ukuran	1/2′′ (15 NB) sampai 48′′ (1200 NB), DN10 ~ DN5000
Kelas	150 lbs, 300 lbs, 600 lbs, 900 lbs, 1500 lbs, 2500 lbs, DIN Standard ND-6,10, 16, 25, 40, dll.
Tipe sambungan/Tipe permukaan flange	Wajah yang ditinggikan (RF), sendi tipe cincin (RTJ), wajah datar (FF), besar laki-laki-perempuan (LMF), kecil laki-laki-perempuan (SMF)
Standar JIS	JIS B2220, JIS B2221, 5K, 10K, 16K, 20K, 30K, 40K, 63K
Standar DIN	DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636
Standar BS	BS 4504, BS 1560, BS 10

Tabel perbandingan dari berbagai kelas:

Properti	Titanium Kelas 2	Titanium Kelas 5	Titanium Kelas 7	Baja karbon	Baja tahan karat
Komposisi	99% Titanium	90% Titanium, 6% Aluminium, 4% Vanadium	90% Titanium, 6% Aluminium, 2% Palladium	Besi + Karbon	Besi + Kromium (10-20%) + Nikel
Ketahanan Korosi	Sangat baik (terutama dalam klorida, air laut)	Sangat baik (resistensi suhu tinggi yang lebih baik)	Sangat baik (tahan korosi yang lebih tinggi dalam lingkungan asam)	Miskin (mudah karat dalam kelembaban, asam)	Sangat baik (melawan asam oksidasi, klorida)
Kekuatan tarik	Sedang	Tinggi (lebih kuat dari Grade 2)	Rata-rata hingga Tinggi	Sedang	Tinggi
Tahan Kelelahan	Sedang	Bagus sekali.	Tinggi	Rendah	Bagus sekali.
Ketahanan suhu	Sedang	Tinggi (resistensi panas yang lebih baik)	Tinggi (resistensi oksidasi)	Rendah	Sedang
Aplikasi	Marinir, Kimia, Medis	Aerospace, Militer, Pengolahan Kimia	Pengolahan Kimia (lingkungan agresif)	Industri Umum, Konstruksi	Kimia, Pengolahan Makanan, Medis
Keuntungan	Ketahanan korosi, Kesuburan	Kekuatan, Kinerja Tinggi, Tahan Panas	Peningkatan ketahanan korosi, Kesuburan	Biaya efektif, kekuatan	Daya tahan, ketahanan korosi
Biaya	Mahal	Mahal	Mahal	Rendah	Rata-rata hingga Tinggi

Kelas 300 Ukuran flange leher las panjang:

Ukuran dalam inci	Ukuran dalam mm	Outer Dia.	Flange tebal.	Hub OD	OD leher las	RF Dia.	Ketinggian RF	PCD	Panjang Hub	Nomor baut	Ukuran baut UNC	Panjang baut mesin	Panjang RF Stud	Ukuran Lubang	Ukuran ISO Stud
		A	B	C	D	E	F	G	H
1/2	15	95	12.7	38	21.3	34.9	2	66.7	Sesuai Kebutuhan	4	1/2	55	65	5/8	M14
3/4	20	115	14.3	48	26.7	42.9	2	82.6	Sesuai Kebutuhan	4	5/8	65	75	3/4	M16
1	25	125	15.9	54	33.4	50.8	2	88.9	Sesuai Kebutuhan	4	5/8	65	75	3/4	M16
1 1/4	32	135	17.5	64	42.2	63.5	2	98.4	Sesuai Kebutuhan	4	5/8	70	85	3/4	M16
1 1/2	40	155	19.1	70	48.3	73	2	114.3	Sesuai Kebutuhan	4	3/4	75	90	7/8	M20
2	50	165	20.7	84	60.3	92.1	2	127	Sesuai Kebutuhan	8	5/8	75	90	3/4	M16
2 1/2	65	190	23.9	100	73	104.8	2	149.2	Sesuai Kebutuhan	8	3/4	85	100	7/8	M20
3	80	210	27	117	88.9	127	2	168.3	Sesuai Kebutuhan	8	3/4	90	110	7/8	M20
3 1/2	90	230	28.6	133	101.6	139.7	2	184.2	Sesuai Kebutuhan	8	3/4	95	110	7/8	M20
4	100	255	30.2	146	114.3	157.2	2	200	Sesuai Kebutuhan	8	3/4	95	115	7/8	M20
5	125	280	33.4	178	141.3	185.7	2	235	Sesuai Kebutuhan	8	3/4	110	120	7/8	M20
6	150	320	35	206	168.3	215.9	2	269.9	Sesuai Kebutuhan	12	3/4	110	120	7/8	M20
8	200	380	39.7	260	219.1	269.9	2	330.2	Sesuai Kebutuhan	12	7/8	120	140	1	M24
10	250	445	46.1	321	273	323.8	2	387.4	Sesuai Kebutuhan	16	1	140	160	1 1/8	M27
12	300	520	49.3	375	323.8	381	2	450.8	Sesuai Kebutuhan	16	1 1/8	145	170	1 1/4	M30
14	350	585	52.4	425	355.6	412.8	2	514.4	Sesuai Kebutuhan	20	1 1/8	160	180	1 1/4	M30
16	400	650	55.6	483	406.4	469.9	2	571.5	Sesuai Kebutuhan	20	1 1/4	165	190	1 3/8	M33
18	450	710	58.8	533	457	533.4	2	628.6	Sesuai Kebutuhan	24	1 1/4	170	195	1 3/8	M33
20	500	775	62	587	508	584.2	2	685.8	Sesuai Kebutuhan	24	1 1/4	185	205	1 3/8	M33
24	600	915	68.3	702	610	692.2	2	812.8	Sesuai Kebutuhan	24	1 1/2	205	230	1 5/8

Proses pembuatan:

Pemilihan bahan: Langkah pertama dalam pembuatan flang titanium melibatkan pemilihan paduan titanium berkualitas tinggi, baik kelas 2 atau kelas 5, berdasarkan persyaratan khusus aplikasi.Kelas 2 dipilih karena ketahanan korosi dan kesuburan yang sangat baik, sedangkan Kelas 5 dipilih untuk tuntutan kekuatan yang lebih tinggi.

Membentuk dan Mesin: Titanium billets dipanaskan ke suhu tinggi dan kemudian dibentuk menjadi bentuk flange menggunakan teknik seperti menempa atau pengecoran.Flange mengalami pemesinan presisi untuk mencapai dimensi yang benar, termasuk wajah dan lubang baut yang ditinggikan.

Pengolahan panas: Baik paduan titanium kelas 2 maupun kelas 5 dapat menjalani proses pengolahan panas untuk meningkatkan sifat mekaniknya.ini biasanya melibatkan pengobatan larutan diikuti dengan penuaan untuk meningkatkan kekuatan.

Penyelesaian Permukaan: Permukaan flange, terutama wajah yang diangkat, dipoles hingga halus untuk meningkatkan permukaan penyegelan ketika dipasangkan dengan gasket.Langkah ini sangat penting untuk memastikan kinerja kedap air dan memenuhi standar permukaan yang diperlukan.

Pemeriksaan dan pengujian: Setiap flange mengalami kontrol kualitas yang ketat, termasuk pemeriksaan visual, pemeriksaan dimensi,dan pengujian non-destruktif seperti pemeriksaan ultrasonik atau sinar-X untuk memastikan tidak ada cacat internalPengujian tekanan juga dapat dilakukan untuk memverifikasi kemampuan flange untuk menahan tekanan nominal yang ditentukan.

Aplikasi dari ASTM B381 Titanium Grade 2 Long Weld Neck Flange (RFWN):

Titanium Grade 2 Long Weld Neck Flange banyak digunakan di berbagai industri di mana ketahanan korosi dan kekuatan sangat penting.

Industri Kelautan:

Ketahanan titanium terhadap korosi air laut membuatnya ideal untuk aplikasi laut seperti rig minyak lepas pantai, pembuatan kapal, dan operasi kapal selam.
Kemampuan flange untuk menahan tekanan tinggi, lingkungan suhu tinggi dalam pengaturan ini memastikan koneksi yang aman dan tahan lama.

Pengolahan Kimia:

Titanium Kelas 2 sangat tahan terhadap berbagai asam dan bahan kimia, termasuk asam sulfat, klorin, dan asam nitrat.Hal ini digunakan dalam industri pengolahan kimia untuk menangani bahan kimia agresif dalam sistem pipa.
Long Weld Neck Flange sangat berguna untuk kapal bertekanan tinggi, reaktor, dan penukar panas dalam pengaturan ini.

Pesawat ruang angkasa:

Titanium umumnya digunakan dalam industri aerospace karena rasio kekuatan-ke-beratnya yang sangat baik.
Kemampuan pengelasan dan ketahanan korosi titanium memastikan daya tahan dan keandalan jangka panjang dalam lingkungan tekanan tinggi dan suhu tinggi ini.

Generasi listrik:

Di pembangkit listrik, terutama yang berurusan dengan pengolahan nuklir atau kimia, Titanium Grade 2 digunakan untuk sistem pipa untuk memastikan daya tahan dan meminimalkan risiko kegagalan yang terkait korosi.
Desain RFWN memungkinkan pemasangan dan pemeliharaan sistem tekanan tinggi dan suhu tinggi yang mudah.

Aplikasi Medis dan Biomedis:

Titanium banyak digunakan di bidang kedokteran karena biokompatibilitasnya, dan Kelas 2 sangat disukai untuk implan, instrumen bedah, dan pembuatan perangkat medis.
Long Weld Neck Flange memberikan kekuatan dan ketahanan korosi yang diperlukan untuk sistem pipa kelas medis.
