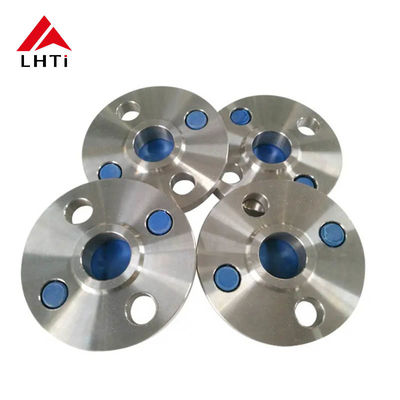

Kelas 5 Kelas 7 Flange leher las WNRF Lifted Face Weld Neck ASME B16.5 Kelas 150 untuk pipa

Kelas 5 Kelas 7 Flange leher las WNRF Lifted Face Weld Neck ASME B16.5 Kelas 150 untuk pipa

1. ASME B16.5 Titanium Weld Neck Flanges Kelas 150:

Standar ASME B16.5:

Luas lingkup: ASME B16.5 mencakup dimensi, toleransi, bahan, penandaan, dan pengujian untuk pipa flange dan fittings flange.

Kelas 150: Flang kelas 150 dirancang untuk menahan tekanan yang lebih rendah dibandingkan dengan kelas yang lebih tinggi seperti kelas 300 atau 600.Mereka dinilai untuk tekanan hingga 150 pon per inci persegi (psi) pada suhu lingkungan.

Titanium Grades:

Titanium Grade 5 (Ti-6Al-4V, Ti Gr5): Paduan titanium Grade 5 adalah paduan titanium dan aluminium.membuatnya cocok untuk aerospace, aplikasi laut, dan pengolahan kimia.

Titanium Kelas 7 (Ti Gr7): Seperti yang disebutkan sebelumnya, titanium Kelas 7 mengandung paladium, yang meningkatkan ketahanan korosi dalam lingkungan yang mengurangi dan sedikit mengoksidasi.Hal ini umum digunakan dalam pengolahan kimia dan aplikasi laut.

Fitur Desain:

Weld Neck Flange (WNRF): Flange leher las memiliki hub yang kerucut dan dilas ke pipa. Desain ini memberikan transisi yang mulus dari pipa ke flange dan mengurangi konsentrasi stres.

Raised Face (RF): Wajah yang diangkat menyediakan permukaan pasang untuk gasket, membantu menciptakan segel antara flange dan pipa atau fitting yang berdekatan.

Aplikasi:

Pengolahan Kimia: Flang leher las titanium ini cocok untuk industri pengolahan kimia di mana ketahanan terhadap bahan kimia korosif dan suhu tinggi sangat penting.

Aerospace: Titanium kelas 5 digunakan dalam aplikasi aerospace karena rasio kekuatan berat yang tinggi dan ketahanan terhadap suhu tinggi.

Kelautan: Titanium kelas 7 sangat ideal untuk aplikasi laut di mana ketahanan korosi terhadap air laut sangat penting.

Kualitas dan Kepatuhan:

Sertifikasi bahan: Produsen memberikan sertifikat bahan yang mengkonfirmasi kepatuhan terhadap spesifikasi dan standar, memastikan kualitas dan keterlacak paduan titanium yang digunakan.

Pengujian: Flanges menjalani berbagai pengujian seperti pengujian ultrasonik (UT), pengujian hidrostatik, dan inspeksi dimensi untuk memastikan mereka memenuhi persyaratan dan standar kinerja yang ditentukan.

2. Bahan titanium

Paduan titanium dikenal karena ketahanan korosi yang sangat baik, terutama di lingkungan agresif seperti air laut, klorin, dan asam.membuat mereka ideal untuk aerospace, pengolahan kimia, dan aplikasi lepas pantai.

Paduan titanium yang umum digunakan dalam flang termasuk titanium Kelas 2 (titanium murni komersial) dan titanium Kelas 5 (Ti-6Al-4V, paduan dengan aluminium dan vanadium untuk kekuatan yang ditingkatkan).

Flang titanium biasanya menawarkan ketahanan korosi di lingkungan di mana stainless steel mungkin gagal atau membutuhkan bahan yang lebih mahal dan lebih berat.

3Titanium Weck Neck Flanges Sertifikat:

Sertifikat Titanium Weck Neck Flanges:

Sertifikat EN 10204/3.1B:

This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesIni dikeluarkan oleh produsen dan memverifikasi bahwa bahan memenuhi standar yang diperlukan.

Sertifikat bahan baku:

Sertifikat ini memberikan rincian tentang bahan baku yang digunakan dalam produksi flensa titanium.dan hasil pengujian material yang berlakuHal ini memastikan pelacakan dan kontrol kualitas dari tahap pengadaan bahan awal.

100% Ultrasonik Deteksi Cacat:

Pengujian ultrasonik (UT) adalah metode pengujian non-destruktif yang digunakan untuk mendeteksi cacat internal dan permukaan pada flensa titanium.100% cakupan UT berarti bahwa semua flanges menjalani pengujian menyeluruh untuk memastikan tidak ada cacat yang dapat membahayakan integritas struktural atau kinerja mereka.

Tes hidrostatik:

Uji ini melibatkan menekan flange titanium dengan air atau cairan lain ke tingkat tekanan yang telah ditentukan sebelumnya.Ini menilai kemampuan flange untuk menahan tekanan tanpa kebocoran atau deformasi, memastikan bahwa ia memenuhi tekanan nominal dan persyaratan keselamatan yang ditentukan.

Laporan Inspeksi Pihak Ketiga:

Laporan ini dilakukan oleh lembaga atau otoritas inspeksi pihak ketiga yang independen.mengkonfirmasi kepatuhan terhadap standar yang berlaku, spesifikasi, dan persyaratan pelanggan.

4Spesifikasi ANSI B16.5 Kelas 150 Titanium Weld Neck Flange

5. Kelas Titanium:

Titanium Kelas 5 (Ti-6Al-4V):

Komposisi: Titanium Grade 5 adalah paduan alfa-beta yang terdiri dari 90% titanium, 6% aluminium, dan 4% vanadium.Komposisi ini memberikan keseimbangan sifat yang membuatnya paduan titanium yang paling banyak digunakan.

Kekuatan: Ini menawarkan rasio kekuatan-ke-berat yang sangat baik, membuatnya cocok untuk aplikasi aerospace, laut, dan industri di mana kekuatan ringan sangat penting.

Ketahanan Korosi: Titanium kelas 5 memiliki ketahanan korosi yang baik, meskipun tidak setinggi titanium murni (Kelas 1).

Ketahanan suhu: Ini mempertahankan sifatnya pada suhu tinggi, membuatnya cocok untuk aplikasi di turbin gas, sistem knalpot, dan lingkungan suhu tinggi lainnya.

Aplikasi: Komponen pesawat ruang angkasa (airframe, mesin jet), peralatan laut, implan medis, komponen mobil, peralatan olahraga, dan mesin industri.

Titanium Kelas 7 (Ti-0,15Pd):

Komposisi: Titanium Grade 7 adalah paduan titanium dengan 0,15% paladium ditambahkan, meningkatkan ketahanan korosi.

Ketahanan Korosi: Titanium Kelas 7 sangat tahan terhadap korosi di lingkungan yang mengurangi dan sedikit mengoksidasi, termasuk klorida.

Kemampuan las: Ini menawarkan kemampuan las yang baik, membuatnya cocok untuk aplikasi yang membutuhkan pembuatan dan perakitan.

Kekuatan: Titanium Kelas 7 memiliki kekuatan yang lebih rendah dibandingkan dengan Kelas 5, tetapi masih cukup untuk banyak aplikasi.

Aplikasi: Pengolahan kimia, desalinasi, lingkungan laut, dan aplikasi lain di mana ketahanan korosi yang superior diperlukan.Ini juga digunakan dalam implan medis di mana biokompatibilitas dan ketahanan korosi sangat penting.

6. Inspeksi Titanium Weld Neck Flange

Pengujian Visual (VT): Ini melibatkan pemeriksaan permukaan las dan flange secara visual untuk mendeteksi cacat yang terlihat seperti retakan, porositas, atau profil las yang tidak tepat.

Pengujian Ultrasonik (UT): Teknik ini menggunakan gelombang suara frekuensi tinggi untuk mendeteksi cacat internal dalam material, seperti rongga, inklusi, atau retakan.Hal ini sangat berguna untuk bagian tebal dari las titanium.

Pengujian Radiografi (RT): Metode ini menggunakan sinar-X atau sinar gamma untuk menghasilkan gambar struktur internal las dan flange.Ini efektif untuk mendeteksi cacat internal dan menilai kualitas las.

Pengujian Partikel Magnetik (MT): MT digunakan untuk mendeteksi cacat permukaan dan dekat permukaan dalam bahan ferromagnetik.metode ini mungkin tidak berlaku kecuali ada bahan magnetik di dekatnya atau pelapis yang dapat magnetisasi.

Penetrant Testing/Dye Penetrant (PT): PT melibatkan penerapan penetrant pewarna pada permukaan las dan kemudian menghilangkan kelebihan pewarna untuk mengungkapkan cacat permukaan yang pecah.Metode ini berguna untuk mendeteksi retakan kecil, porositas, dan bocor.

Eddy Current Testing (ET): ET menggunakan induksi elektromagnetik untuk mendeteksi cacat permukaan dan dekat permukaan dalam bahan konduktif seperti titanium.dan variasi sifat material.

Emisi Akustik (AE): AE melibatkan pemantauan emisi akustik dari bahan yang berada di bawah tekanan untuk mendeteksi perubahan yang menunjukkan cacat seperti retakan atau kebocoran.Hal ini dapat digunakan untuk inspeksi las dan bahan dasar.
