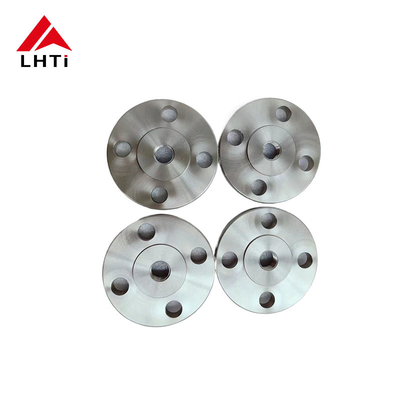

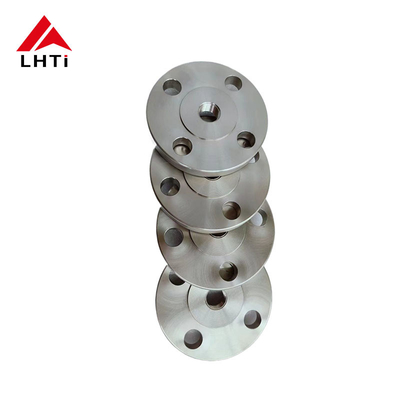

Titanium Plate Slip On Flange Ti Gr1 Gr2 Gr5 Gr7 SORF Kelas 150 untuk pipa 1/2' sampai 24'

2. Kelas ASME B16.5 Titanium Plate Slip On Flange

1. Titanium kelas 1:Dikenal karena ketangkasannya yang tinggi, titanium kelas 1 adalah yang paling lunak dan paling dapat dibentuk dari semua kelas titanium murni komersial.Hal ini terutama digunakan dalam aplikasi yang membutuhkan ketahanan korosi yang superior di lingkungan seperti industri pengolahan kimia.

2.

3. Titanium kelas 2:Ini adalah kelas titanium yang paling banyak digunakan. Ini menawarkan keseimbangan yang baik antara kekuatan dan kelenturan, dengan ketahanan korosi yang sangat baik.termasuk flange untuk sistem pipa.

4.

5. Titanium kelas 5 (Ti 6Al-4V):Ini adalah kelas paduan dan yang paling umum digunakan dari semua paduan titanium.Titanium kelas 5 digunakan dalam aplikasi kekuatan tinggi di mana tahan panas dan korosi diperlukan.

6.

7. Titanium kelas 7:Dengan kemampuan las dan pembuatan yang sangat baik, kelas ini termasuk paladium untuk ketahanan korosi yang ditingkatkan, terutama terhadap asam pengurang dan serangan lokal dalam halogenida panas.

8.

9. Titanium kelas 12:Kelas ini menawarkan ketahanan panas dan kekuatan yang ditingkatkan dibandingkan dengan kelas murni komersial lainnya.

10.

11. Titanium kelas 23 (Ti 6Al-4V ELI):Kelas ini mirip dengan Kelas 5 tetapi memiliki interstitial ekstra rendah (ELI), sehingga lebih disukai untuk ketahanan fraktur yang lebih tinggi dan fleksibilitas yang lebih baik.Hal ini sering digunakan dalam aplikasi medis dan juga cocok untuk flanges dalam kritis, aplikasi high-end.

    • Titanium: Titanium memiliki ketahanan korosi yang luar biasa, terutama di lingkungan yang agresif seperti air laut, klorida, dan asam oksidasi.Ini membentuk lapisan protektif oksida yang meningkatkan ketahanan terhadap korosi.
    • Baja tahan karat: Baja tahan karat juga menawarkan ketahanan korosi yang baik, tetapi tidak sejauh titanium.Hal ini mungkin memerlukan lapisan tambahan atau perawatan untuk perlindungan yang lebih baik dalam lingkungan korosif.
    • Baja karbon: Baja karbon rentan terhadap korosi, terutama dalam kondisi lembab atau asam, dan membutuhkan lapisan atau paduan untuk perlindungan.
    • Inconel: Paduan Inconel memberikan ketahanan yang sangat baik terhadap oksidasi dan korosi di lingkungan yang ekstrim, termasuk kondisi suhu dan tekanan tinggi.

3.Spesifikasi untuk ASME B16.5 Calss 150 Titanium Slip On Flange

4Manfaat Titanium Plate Slip On Flanges:

Flang slip-on plat titanium menawarkan beberapa manfaat yang membuatnya cocok untuk berbagai aplikasi industri di mana sifat titanium menguntungkan.

Tahan Korosi: Titanium sangat tahan terhadap korosi dalam berbagai lingkungan yang agresif, termasuk air laut, asam, dan klorida.Sifat ini membuat titanium slip-on flanges ideal untuk aplikasi di mana korosi adalah perhatian, seperti lingkungan laut, pengolahan kimia, dan platform minyak lepas pantai.

Rasio Kekuatan-Ke-Bobot Tinggi: Titanium dikenal karena rasio kekuatan-ke-bobotnya yang sangat baik, yang lebih unggul dari kebanyakan logam lainnya.Karakteristik ini memungkinkan titanium slip-on flanges untuk memberikan kuatIni sangat bermanfaat dalam aplikasi aerospace dan industri di mana pengurangan berat sangat penting.

Biokompatibilitas: Titanium biokompatibel dan tidak beracun, sehingga cocok untuk aplikasi dalam perangkat medis, produksi farmasi,dan pengolahan makanan di mana kemurnian dan keselamatan produk sangat penting.

Tahan suhu tinggi: Titanium mempertahankan kekuatan dan ketahanan korosi pada suhu tinggi, hingga sekitar 600 ° C (1112 ° F), tergantung pada kelas.Sifat ini membuat titanium slip-on flanges cocok untuk aplikasi suhu tinggi seperti penukar panas dan reaktor kimia.

Kemudahan Pembuatan: Titanium dapat dengan mudah dikerjakan, dilas, dan dibentuk, memungkinkan bentuk dan konfigurasi yang kompleks dalam flang slip-on.Fleksibilitas dalam pembuatan ini memfasilitasi kustomisasi dan penyesuaian dengan persyaratan proyek tertentu.

Umur panjang dan daya tahan: Titanium dikenal karena daya tahan jangka panjang dan ketahanan terhadap degradasi dari waktu ke waktu,memastikan kinerja yang dapat diandalkan dan masa pakai yang diperpanjang dari flang slip-on di lingkungan industri yang menuntut.

5. SuhuSpesifikasi untuk ASME B16.5 Titanium Slip On Flange

6Titanium Plate Slip Pada Flange Inspeksi

Pengujian visual (VT):Ini melibatkan pemeriksaan permukaan las dan flange secara visual untuk mendeteksi cacat yang terlihat seperti retakan, porositas, atau profil las yang tidak tepat.

Uji Ultrasonik (UT):Teknik ini menggunakan gelombang suara frekuensi tinggi untuk mendeteksi cacat internal dalam bahan, seperti kekosongan, inklusi, atau retakan.

Pengujian Radiografi (RT):Metode ini menggunakan sinar-X atau sinar gamma untuk menghasilkan gambar struktur internal las dan flange.

Uji partikel magnetik (MT):MT digunakan untuk mendeteksi cacat permukaan dan dekat permukaan dalam bahan ferromagnetik.metode ini mungkin tidak berlaku kecuali ada bahan magnetik di dekatnya atau lapisan yang dapat magnetisasi.

Penetrant Testing/Dye Penetrant (PT):PT melibatkan penerapan penetrant pewarna pada permukaan las dan kemudian menghilangkan kelebihan pewarna untuk mengungkapkan cacat yang merusak permukaan.

Pengujian Eddy Current (ET):ET menggunakan induksi elektromagnetik untuk mendeteksi cacat permukaan dan dekat permukaan pada bahan konduktif seperti titanium.

Emisi Akustik (AE):AE melibatkan pemantauan emisi akustik dari material yang berada di bawah tekanan untuk mendeteksi perubahan yang menunjukkan cacat seperti retakan atau kebocoran.

7. Berbagai jenis wajah dari titanium plat Flanges:

Flange wajah (RF) yang diangkat:

1. Desain:

   • Raised Surface: Flang Raised Face memiliki bagian kecil di sekitar lubang yang dibor sedikit lebih besar dari diameter pipa.
   • Permukaan penyegelan: permukaan yang diangkat berfungsi sebagai permukaan penyegelan utama di mana gasket beristirahat.

2. Keuntungan:

   • Penutup yang ditingkatkan: Desain wajah yang diangkat memusatkan kompresi gasket ke area yang lebih kecil, meningkatkan efektivitas segel.
   • Perlindungan: Wajah yang diangkat membantu melindungi permukaan flange dari kerusakan selama penanganan dan pemasangan.

3. Aplikasi:

   • Umum: Flang wajah yang ditinggikan lebih umum digunakan dalam aplikasi industri standar di mana segel yang dapat diandalkan dan bebas kebocoran sangat penting.
   • Peringkat Tekanan: Cocok untuk aplikasi tekanan yang lebih tinggi karena permukaan yang ditinggikan memungkinkan kompresi gasket yang lebih baik.

Flange Flat Face (FF):

1. Desain:

   • Permukaan halus: Flang Flat Face memiliki permukaan datar atau halus tanpa tonjolan atau area yang tinggi di sekitar lubang.
   • Permukaan penyegelan: Penyegelan dicapai dengan menempatkan gasket langsung pada permukaan datar dari flange.

2. Keuntungan:

   • Mudah Selaras: Flang Flat Face lebih mudah diselaraskan selama perakitan karena tidak ada permukaan yang tinggi untuk ditangani.
   • Menghemat ruang: Mereka membutuhkan lebih sedikit ruang dibandingkan dengan flang wajah yang ditingkatkan, yang mungkin menguntungkan dalam instalasi yang sempit.

3. Aplikasi:

   • Spesialisasi: Flang Flat Face biasanya digunakan dalam aplikasi tekanan rendah dan non-kritis di mana persyaratan penyegelan kurang ketat.
   • Gasket khusus: Mungkin memerlukan gasket khusus (seperti gasket wajah penuh) yang menutupi seluruh wajah flange untuk memastikan penyegelan yang tepat.

Memilih Antara Wajah Tinggi dan Wajah Datar:

• Tekanan dan persyaratan penyegelan: Flang wajah yang ditingkatkan lebih disukai untuk aplikasi tekanan tinggi di mana penyegelan yang dapat diandalkan sangat penting.Flance Flat Face cocok untuk aplikasi tekanan rendah atau di mana kendala ruang adalah perhatian.

• Pilihan gasket: Pilihan gasket (seperti tipe cincin atau wajah penuh) tergantung pada jenis flange yang menghadap (RF atau FF) dan persyaratan aplikasi untuk integritas penyegelan.
