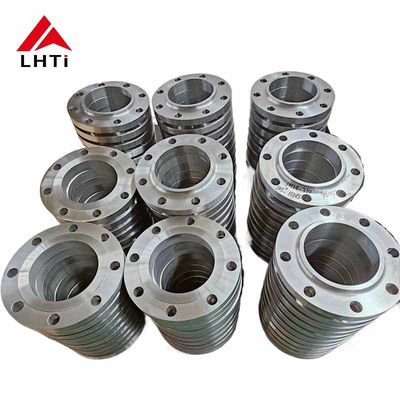

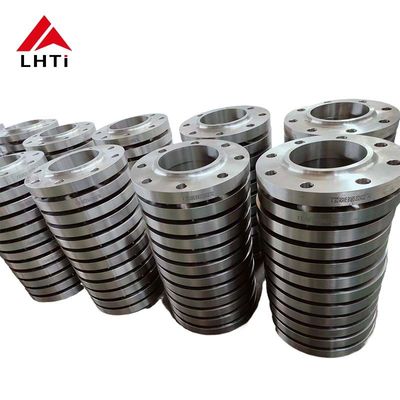

EN1092-01 Titanium Plate Slip On Flange Gr1 Gr2 Gr5 Gr7 Flange Pipe Plate PN 16 Untuk Industri Minyak dan Gas

2. Kelas EN1092-01 Titanium Plate Flange

1. Titanium kelas 1:Dikenal karena ketangkasannya yang tinggi, titanium kelas 1 adalah yang paling lunak dan paling dapat dibentuk dari semua kelas titanium murni komersial.Hal ini terutama digunakan dalam aplikasi yang membutuhkan ketahanan korosi yang superior di lingkungan seperti industri pengolahan kimia.

2.

3. Titanium kelas 2:Ini adalah kelas titanium yang paling banyak digunakan. Ini menawarkan keseimbangan yang baik antara kekuatan dan kelenturan, dengan ketahanan korosi yang sangat baik.termasuk flange untuk sistem pipa.

4.

5. Titanium kelas 5 (Ti 6Al-4V):Ini adalah kelas paduan dan yang paling umum digunakan dari semua paduan titanium.Titanium kelas 5 digunakan dalam aplikasi kekuatan tinggi di mana tahan panas dan korosi diperlukan.

6.

7. Titanium kelas 7:Dengan kemampuan las dan pembuatan yang sangat baik, kelas ini termasuk paladium untuk ketahanan korosi yang ditingkatkan, terutama terhadap asam pengurang dan serangan lokal dalam halogenida panas.

8.

9. Titanium kelas 12:Kelas ini menawarkan ketahanan panas dan kekuatan yang ditingkatkan dibandingkan dengan kelas murni komersial lainnya.

10.

11. Titanium kelas 23 (Ti 6Al-4V ELI):Kelas ini mirip dengan Kelas 5 tetapi memiliki interstitial ekstra rendah (ELI), sehingga lebih disukai untuk ketahanan fraktur yang lebih tinggi dan fleksibilitas yang lebih baik.Hal ini sering digunakan dalam aplikasi medis dan juga cocok untuk flanges dalam kritis, aplikasi high-end.

    • Titanium: Titanium memiliki ketahanan korosi yang luar biasa, terutama di lingkungan yang agresif seperti air laut, klorida, dan asam oksidasi.Ini membentuk lapisan protektif oksida yang meningkatkan ketahanan terhadap korosi.
    • Baja tahan karat: Baja tahan karat juga menawarkan ketahanan korosi yang baik, tetapi tidak sejauh titanium.Hal ini mungkin memerlukan lapisan tambahan atau perawatan untuk perlindungan yang lebih baik dalam lingkungan korosif.
    • Baja karbon: Baja karbon rentan terhadap korosi, terutama dalam kondisi lembab atau asam, dan membutuhkan lapisan atau paduan untuk perlindungan.
    • Inconel: Paduan Inconel memberikan ketahanan yang sangat baik terhadap oksidasi dan korosi di lingkungan yang ekstrim, termasuk kondisi suhu dan tekanan tinggi.

3.Spesifikasi untuk DIN2501 PN16 Titanium Plate Flange

4. Berbagai Jenis Wajah Titanium Plat Flanges:

Flange wajah (RF) yang diangkat:

1. Desain:

   • Raised Surface: Flang Raised Face memiliki bagian kecil di sekitar lubang yang dibor sedikit lebih besar dari diameter pipa.
   • Permukaan penyegelan: permukaan yang diangkat berfungsi sebagai permukaan penyegelan utama di mana gasket beristirahat.

2. Keuntungan:

   • Penutup yang ditingkatkan: Desain wajah yang diangkat memusatkan kompresi gasket ke area yang lebih kecil, meningkatkan efektivitas segel.
   • Perlindungan: Wajah yang diangkat membantu melindungi permukaan flange dari kerusakan selama penanganan dan pemasangan.

3. Aplikasi:

   • Umum: Flang wajah yang ditinggikan lebih umum digunakan dalam aplikasi industri standar di mana segel yang dapat diandalkan dan bebas kebocoran sangat penting.
   • Peringkat Tekanan: Cocok untuk aplikasi tekanan yang lebih tinggi karena permukaan yang ditinggikan memungkinkan kompresi gasket yang lebih baik.

Flange Flat Face (FF):

1. Desain:

   • Permukaan halus: Flang Flat Face memiliki permukaan datar atau halus tanpa tonjolan atau area yang tinggi di sekitar lubang.
   • Permukaan penyegelan: Penyegelan dicapai dengan menempatkan gasket langsung pada permukaan datar dari flange.

2. Keuntungan:

   • Mudah Selaras: Flang Flat Face lebih mudah diselaraskan selama perakitan karena tidak ada permukaan yang tinggi untuk ditangani.
   • Menghemat ruang: Mereka membutuhkan lebih sedikit ruang dibandingkan dengan flang wajah yang ditingkatkan, yang mungkin menguntungkan dalam instalasi yang sempit.

3. Aplikasi:

   • Spesialisasi: Flang Flat Face biasanya digunakan dalam aplikasi tekanan rendah dan non-kritis di mana persyaratan penyegelan kurang ketat.
   • Gasket khusus: Mungkin memerlukan gasket khusus (seperti gasket wajah penuh) yang menutupi seluruh wajah flange untuk memastikan penyegelan yang tepat.

Memilih Antara Wajah Tinggi dan Wajah Datar:

• Tekanan dan persyaratan penyegelan: Flang wajah yang ditingkatkan lebih disukai untuk aplikasi tekanan tinggi di mana penyegelan yang dapat diandalkan sangat penting.Flance Flat Face cocok untuk aplikasi tekanan rendah atau di mana kendala ruang adalah perhatian.

• Pilihan gasket: Pilihan gasket (seperti tipe cincin atau wajah penuh) tergantung pada jenis flange yang menghadap (RF atau FF) dan persyaratan aplikasi untuk integritas penyegelan.

5Sertifikat Flanges Plat Titanium:

Flang plat titanium biasanya mematuhi berbagai standar internasional dan mungkin memerlukan sertifikasi untuk memastikan kepatuhan terhadap persyaratan kualitas dan keselamatan.Sertifikat umum untuk flang plat titanium meliputi:

Sertifikat bahan:Ini mengesahkan komposisi dan sifat titanium yang digunakan, memastikan bahwa ia memenuhi standar tertentu seperti persyaratan ASTM atau EN untuk kemurnian, sifat mekanik, dan ketahanan korosi.

Sertifikat Dimensi:Ini mengesahkan bahwa flang memenuhi spesifikasi dimensi yang tepat sesuai dengan standar seperti EN1092-01 atau ASME B16.5, memastikan mereka cocok dan berfungsi dengan benar dalam sistem pipa.

Sertifikat tekanan nominal:Ini mengkonfirmasi bahwa flang telah diuji dan dinilai tahan terhadap tingkat tekanan tertentu, seperti PN 6, PN 10, PN 16, dll., atau peringkat kelas ANSI sesuai dengan standar ASME.

Aku tidak tahu.Sertifikat Sistem Manajemen Mutu:Seperti ISO 9001, yang memastikan bahwa produsen telah menerapkan dan memelihara sistem manajemen mutu yang memenuhi standar internasional untuk konsistensi dan jaminan kualitas.

Sertifikat pengujian:Ini dapat mencakup sertifikat untuk metode pengujian non-destruktif (NDT) seperti pengujian ultrasonik (UT), pengujian radiografi (RT), atau pengujian penetrant pewarna (PT),memastikan integritas las dan konstruksi keseluruhan.

Sertifikat ketahanan korosi:Terutama relevan untuk titanium, ini dapat menunjukkan ketahanan material terhadap lingkungan korosif tertentu, seperti air laut atau paparan kimia.

6. Standar Umum Flanges Titanium
