Rincian Produk
Tempat asal: Cina Baoji
Nama merek: LHTi
Sertifikasi: ISO9001:2015
Nomor model: Flensa JADI
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 5
Harga: USD$25/pcs--USD$80/pcs
Kemasan rincian: Dibungkus dengan busa yang terkandung dalam kotak kayu lapis untuk ekspor
Waktu pengiriman: 10 hari kerja
Menyediakan kemampuan: 5000 pcs per bulan
Bahan: |
F2 F7 F12 |
Standar: |
ANSI 16.5 |
Permukaan Penyegelan: |
RF, FF, TG, RJ, dll. |
Jenis: |
Flensa JADI |
Aplikasi: |
Alat kelengkapan pipa |
Pengujian: |
UT% PT% |
Permukaan: |
dipoles |
Nama Produk: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO Slip pada Titanium flange RF 2" 300# |
Bahan: |
F2 F7 F12 |
Standar: |
ANSI 16.5 |
Permukaan Penyegelan: |
RF, FF, TG, RJ, dll. |
Jenis: |
Flensa JADI |
Aplikasi: |
Alat kelengkapan pipa |
Pengujian: |
UT% PT% |
Permukaan: |
dipoles |
Nama Produk: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO Slip pada Titanium flange RF 2" 300# |

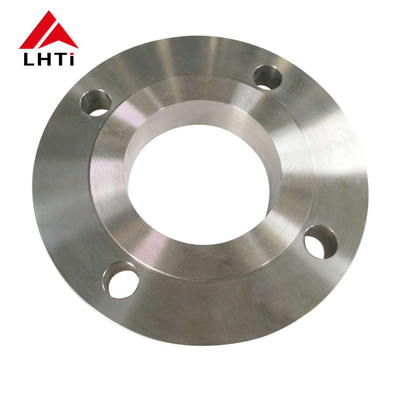

Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO Slip pada Titanium flange RF 2" 300#
Titanium Slip On Flange banyak digunakan dalam petrokimia, minyak dan gas, pembangkit listrik, transportasi cairan curah, kimia, farmasi, pulp dan kertas, tekstil dan industri lainnya.Semua Flensa Titanium kami diproduksi sesuai dengan standar internasional.Flensa Titanium dikemas untuk memastikan tidak rusak selama pengiriman.Untuk ekspor, pengemasan standar ekspor dilakukan dalam kotak kayu lapis.Semua Flensa Titanium ditandai dengan Grade, No Lot, Ukuran, Derajat dan merek dagang kami.Kami juga menerima tanda khusus pada Flensa Titanium.
ANSI B16.5 Titanium Slip Pada Flange
Nama Produk: Titanium SO Flange
Standar: ANSI / ASME B16.5
Bahan: Gr1 Gr2 Gr5 Gr7 Gr12
Aplikasi: Industri kimia
Permukaan Penyegelan: RF, FF, TG, RJ dll.
Ukuran: 1/2''~80''(DN10~3600)
Tekanan: 150#-2500#
Permukaan: Dipoles
Teknik: Ditempa dan Mesin CNC
Inspeksi: UT% PT%
Sertifikat: ISO9001, TUV dll.
MOQ: 1 PC
| ANSI B16.5 Titanium Slip Pada Flange Kelas 150 | |||||||||
| No.Ukuran pipa | Flange Dia. | flange tebal | Hub Dia.Di Pangkalan | Mengangkat Wajah Dia. | Jumlah Lubang | Dia.Baut | Dia.Lingkaran Baut | Bore Dia. | Panjang Melalui Hub |
| 1/2 | 3-1/2 | 16/7 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0,88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 11/11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 11/9/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1/2 | 11/11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 | 3-1/4 |
| ANSI B 16.5 Titanium Slip Pada Flange Kelas 300 | |||||||||
| No.Ukuran pipa | Flange Dia. | flange tebal | Hub Dia.Di Pangkalan | Mengangkat Wajah Dia. | Jumlah Lubang | Dia.Baut | Dia.Lingkaran Baut | Bore Dia. | Panjang Melalui Hub |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0,88 | 7/8 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 11/11/16 | 4 | 5/8 | 3-1/4 | 1.09 | 1 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1.36 | 1-1/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1.70 | 1-1/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1.95 | 1-3/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2.44 | 1-5/16 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2.94 | 1-1/2 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 11/11/16 |

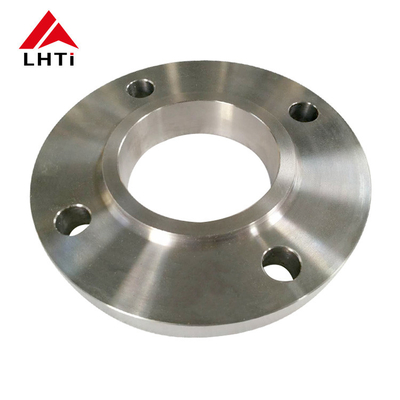

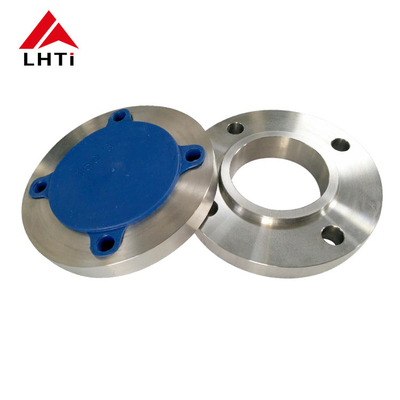

Gambar Detail ANSI B16.5 Titanium Slip Pada Flange
Paket Flange Titanium
