Rincian Produk
Tempat asal: Baoji, Cina
Nama merek: LIHUA
Sertifikasi: ISO9001, TUV etc.
Nomor model: LH-BL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 buah
Harga: US dollar $30/pc--US dollar $80/pc
Kemasan rincian: Dibungkus dengan busa yang terkandung dalam kotak kayu lapis untuk ekspor
Waktu pengiriman: 3-15 hari kerja
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 5000 pcs per bulan
Nama Produk: |
Flensa buta titanium Ansi |
Standar: |
ANSI B16.5 |
Bahan: |
Gr2, Gr7, Gr12 |
Aplikasi: |
Industri kimia |
Permukaan Penyegelan: |
RF |
ukuran: |
NPS 1/2" - NPS 24"(DN 10 - 2000) |
Tekanan: |
150#-2500# |
Permukaan: |
dipoles |
Teknik: |
Katak dan Mesin CNC |
Inspeksi: |
Pengujian Ultrasonik & Laporan Uji Bahan EN10204.3.1 |
Nama Produk: |
Flensa buta titanium Ansi |
Standar: |
ANSI B16.5 |
Bahan: |
Gr2, Gr7, Gr12 |
Aplikasi: |
Industri kimia |
Permukaan Penyegelan: |
RF |
ukuran: |
NPS 1/2" - NPS 24"(DN 10 - 2000) |
Tekanan: |
150#-2500# |
Permukaan: |
dipoles |
Teknik: |
Katak dan Mesin CNC |
Inspeksi: |
Pengujian Ultrasonik & Laporan Uji Bahan EN10204.3.1 |

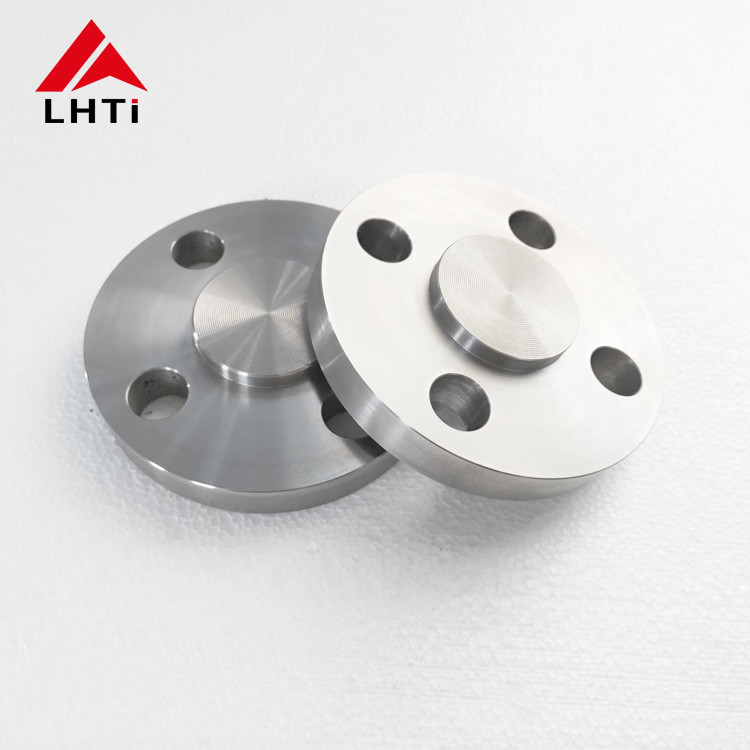

Flensa Buta Titanium
Flensa BL juga dikenal sebagai flensa buta.Ini adalah bentuk sambungan flensa.Ini sebenarnya flensa tanpa lubang di tengah.Salah satu fungsinya adalah untuk memblokir ujung pipa, dan yang lainnya untuk memfasilitasi pembuangan kotoran di dalam pipa selama perawatan.Sejauh menyangkut efek pemblokiran, ia memiliki efek yang sama seperti tutup dan steker.Tetapi tidak ada cara untuk membongkar steker, sementara flensa pengikat dipasang dengan baut, yang sangat nyaman untuk dibongkar.
| Kelas bahan | Gr2, Gr7, Gr12 |
| Sertifikasi | ISO9001:2018, BV |
| Standar | ANSI B16.5, ASTM B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116 |
| ukuran | 1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000) |
| Kelas Tekanan | PN0.25~32Mpa |
| (DIN) PN6,PN10,PN16,PN25 meskipun PN250 | |
| 150LB, 250LB, 300LB, 400 LB,500LB, 600LB,900LB, 1500LB,2500LB | |
| Teknik | Ditempa dan Mesin CNC |
| Tipe | WNRF, SORF, BUTA, SW, PL |
| Permukaan flensa | FF, RF, TG, RJ dll |
| produk aplikasi | digunakan di mobil, kacamata, peralatan medis, elektronik, peralatan petrokimia |
| Keuntungan | 1. Umur panjang |
| 2. tahan korosi | |
| 3.hign yeiled strenth dan kekuatan tarik. |
Semua Tes kualitas Titanium BL Flange:
Tes visual (VT)
Pengujian Ultrasonik (UT)
Pengujian Radiografi (RT)
Pengujian partikel magnetik (MT)
Pengujian Penetrant / Pewarna menembus (PT)
Pengujian Arus Eddy (ET)
Emisi Akustik (AE)
Gambar Detail Titanium BL Flange:
| Titanium Blind Flange Kelas 150 | ||||||
| No.Ukuran pipa | Flange Dia. | flange tebal | Mengangkat Wajah Dia. | Jumlah Lubang | Dia.dari Baut | Dia.Lingkaran Baut |
| 1/2 | 3-1/2 | 16/7 | 1-3/8 | 4 | 1/2 | 2-3/8 |
| 3/4 | 3-7/8 | 1/2 | 11/11/16 | 4 | 1/2 | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | 1/2 | 3-1/2 |
| 1-1/2 | 5 | 11/16 | 2-7/8 | 4 | 1/2 | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 3 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1/2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 3/4 | 9-1/2 |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14-1/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | 23-1/2 | 1-7/16 | 18-1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27-1/2 | 11/11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 |
| Titanium Blind Flange Kelas 300 | ||||||
| No.Ukuran pipa | Flange Dia. | flange tebal | Mengangkat Wajah Dia. | Jumlah Lubang | Dia.Baut | Dia.Lingkaran Baut |
| 1/2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1/2 | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 11/11/16 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1/2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | 5/8 | 3-7/8 |
| 1-1/2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
| 2 | 6-1/2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2-1/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
