Menyoroti:
GR7 Titanium Blind Flange
, BL Titanium Flange
, GR2 Titanium Blind Flange

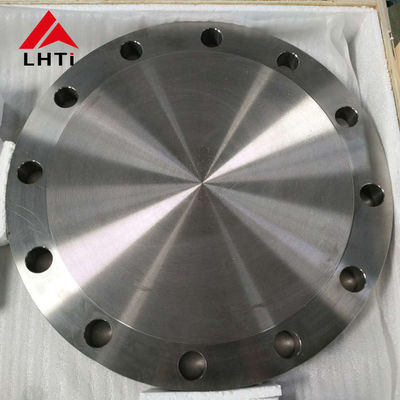

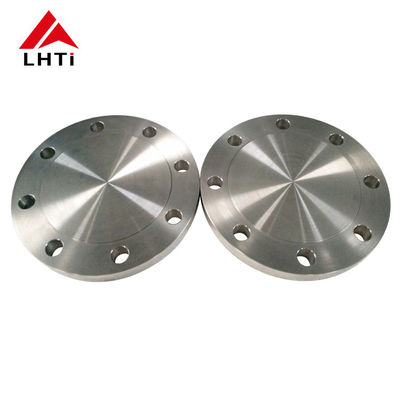

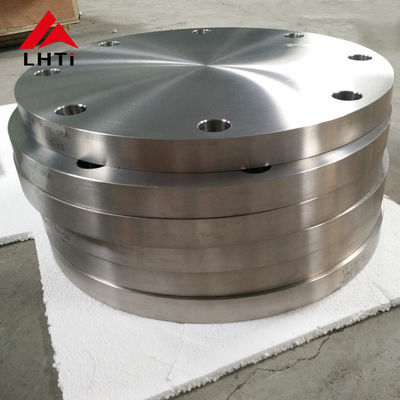

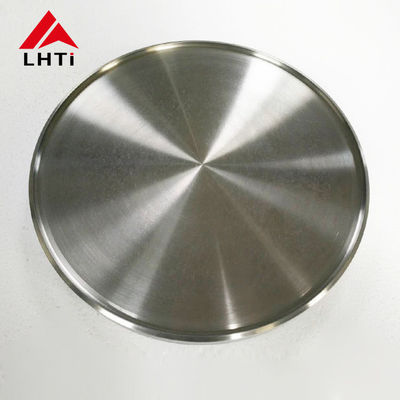

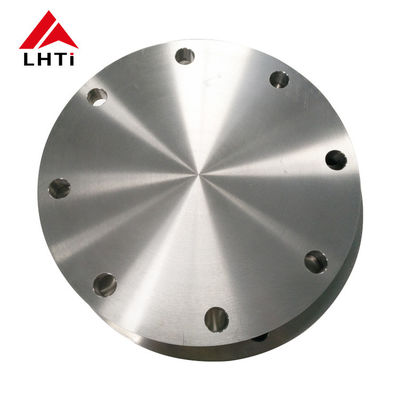

Kualitas tinggi GR2 GR7 Titanium Blind Flange BL titanium flange
Spesifikasi dan Standar Flanges Titanium
| Spesifikasi |
Flanges Titanium |
| Standar Flanges Titanium |
ANSI/ASME B16.5, B16.47 Seri A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, GOST Flanges. |
| ASME B16.5 Titanium Flange kisaran ukuran |
1/2" (15 NB) sampai 48" (1200 NB) DN10~DN5000 |
| Titanium Flange Standar DIN |
6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64 |
| Titanium Flange Standar ANSI |
Kelas 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS |
| Titanium Flange Standar UNI |
6bar 10bar 16bar 25bar 40bar |
| Titanium Flange Standar EN |
6bar 10bar 16bar 25bar 40bar |
| Titanium Flange Standar JIS |
5K, 10K, 16K 20K, 30K, 40K, 63K |
| Jenis Utama |
Dibuat dari logam / bergaris / bergerigi / lempeng |
| Bahan pendukung flange |
Gasket, Ring Joint, Flange Bolts |
| Tipe sambungan/Tipe permukaan flange |
Wajah tinggi (RF), sendi jenis cincin (RTJ), wajah datar (FF), besar laki-laki-perempuan (LMF), wajah lap-joint (LJF), kecil laki-laki-perempuan (SMF), lidah kecil, lidah besar & alur, , Groove |
| Sertifikat pengujian pipa titanium |
EN 10204/3.1B
Sertifikat bahan baku
100% Laporan Tes Radiografi
Laporan Inspeksi Pihak Ketiga, dll. |
| Teknik produksi |
|
| Produsen khusus dari |
- DIN 2566 en 1092 1
- Pn16 Flange
- DIN 2566 pn16
- Rtj Flange
- Titanium Sorf Flange
- Flang meja titanium
- DIN 2566 pn10
- Titanium Flange Diameter Besar
- Flanges berujung titanium
- Titanium Blind Flanges
- ASTM B564 Plat Flange
- Flang leher las titanium
- Titanium Flanges Lolos
- ASTM B564 Flange lubang
- Titanium Flanges Slip-On
- Flange gabungan lap paduan
- Titanium Socketweld Flanges
- Titanium AS 4087 Flanges air
|
| Tes |
Mesin pengujian hidrostatik, Spektrografer membaca langsung, Detektor cacat traasonic UI, Detektor sinar-X, Detektor partikel magnetik |
| Peralatan |
Mesin lentur, mesin press, mesin penggiling listrik, mesin pushing, mesin penembusan pasir dll |
| Asal usul |
Eropa Barat / India / AS / Jepang / Korea |
| Pasar dan industri utama untuk Flanges Titanium |
- Tenaga nuklir (kebanyakan tidak berantakan).
- Pabrik minyak berat.
- Peningkatan bitumen.
- Petrochemicals dan asam.
|
| Ekspor ke |
Indonesia, Irlandia, Ukraina, Singapura, Arab Saudi, Kanada, Peru, Dubai, Brasil, Iran, Korea, AS, India, Mesir, Thailand, Spanyol, Oman dll |
| Aplikasi Flanges Titanium |
- Untuk menghubungkan pipa dan tabung di tenaga, minyak bumi, konstruksi, kimia, gas, pembuatan kapal, metalurgi, dll.
|
| Sertifikat pengujian bahan (MTC) sesuai dengan EN 10204 3.1 dan EN 10204 3.2, Sertifikat uji yang mensertifikasi NACE MR0103, NACE MR0175 |
- Jenis yang paling umumTitaniumFlanges:
- Socket Weld Ring Flange (SWRF), Titanium
- Flange cincin berujung, titanium
- Flang cincin buta (BLRF), Titanium
- Flange cincin leher las (WNRF), Titanium
- Slip-On Ring Flange (SORF), Titanium
- Flang sendi tipe cincin (RTJF), Titanium
- Lap Joint Ring Flange (LJRF), Titanium
-
Desain khusus:
Sesuai gambarmu
AS, ANSI, BS, DIN dan JIS
15 NB (1/2") sampai 200 NB (8")
Konfigurasi yang Sama dan Mengurangi
TitaniumFlange bergaris, flange las soket, flange slip-on, flange buta, flange leher las
Titanium Flanges Standar:
ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE dll.
BS Flange, EN Flange, API 6A Flange, ANSI Flange, ASME Flange, DIN Flange, EN1092-1 Flange, UNI Flange, JIS/ KS Flange, BS4504 Flange, GB Flange, AWWA C207 Flange, GOST Flange, PSI Flange
- AS 2129: Tabel D; Tabel E; Tabel H
- B.S: BS4504, BS3293, BS1560, BS10
- ANSI: ANSI B16.5, ANSI B16.47 ((API605), MSS SP44, ANSI B16.36, ANSI B16.48
- ANSI B16.5, ANSI B16.47 Seri A & B, MSS SP44, ASA, API-605, AWWA, Gambar Khusus
- Standar Amerika (ANSI)
- ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
- Standar Inggris (BS)
- Bahasa Jerman (DIN)
- Flanges khusus lainnya
- Standar lainnya: AWWA C207; EN1092-1, GOST12820, JIS B2220; KS B1503, SABS1123; NFE29203; UNI2276
- DIN: DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635
-
Gambar rinci:
| Kelas 150 Titanium Blind Flange |
Nom.
Pipa
Ukuran |
Flange
Dia. |
Flange
tebal |
Dibesarkan
Wajah Dia. |
Tidak, tidak.
dari
Lubang |
Dia.
dari
Bolt |
Dia. dari
Lingkaran Bolt |
| 1/2 |
3-1/2 |
7/16 |
1-3/8 |
4 |
1/2 |
2-3/8 |
| 3/4 |
3-7/8 |
1/2 |
1-11/16 |
4 |
1/2 |
2-3/4 |
| 1 |
4-1/4 |
9/16 |
2 |
4 |
1/2 |
3-1/8 |
| 1-1/4 |
4-5/8 |
5/8 |
2-1/2 |
4 |
1/2 |
3-1/2 |
| 1-1/2 |
5 |
11/16 |
2-7/8 |
4 |
1/2 |
3-7/8 |
| 2 |
6 |
3/4 |
3-5/8 |
4 |
5/8 |
4-3/4 |
| 2-1/2 |
7 |
7/8 |
4-1/8 |
4 |
5/8 |
5-1/2 |
| 3 |
7-1/2 |
Pembagian, 15/16 |
5 |
4 |
5/8 |
6 |
| 3-1/2 |
8-1/2 |
Pembagian, 15/16 |
5-1/2 |
8 |
5/8 |
7 |
| 4 |
9 |
Pembagian, 15/16 |
6-3/16 |
8 |
5/8 |
7-1/2 |
| 5 |
10 |
Pembagian, 15/16 |
7-5/16 |
8 |
3/4 |
8-1/2 |
| 6 |
11 |
1 |
8-1/2 |
8 |
3/4 |
9-1/2 |
| 8 |
13-1/2 |
1-1/8 |
10-5/8 |
8 |
3/4 |
11-3/4 |
| 10 |
16 |
1-3/16 |
12-3/4 |
12 |
7/8 |
14/4 |
| 12 |
19 |
1-1/4 |
15 |
12 |
7/8 |
17 |
| 14 |
21 |
1-3/8 |
16-1/4 |
12 |
1 |
18-3/4 |
| 16 |
23-1/2 |
1-7/16 |
18-1/2 |
16 |
1 |
21-1/4 |
| 18 |
25 |
1-9/16 |
21 |
16 |
1-1/8 |
22-3/4 |
| 20 |
27-1/2 |
1-11/16 |
23 |
20 |
1-1/8 |
25 |
| 24 |
32 |
1-7/8 |
27-1/4 |
20 |
1-1/4 |
29-1/2 |
Semua jenis titanium flange sesuai dengan spesifikasi ASME B16.5 - Bahan terutama C.P. Titanium
Titanium slip-on flange
Titanium blind flange
Flang leher las titanium
Titanium lap joint flange
Produk terkait lainnya
--- GR2 titanium hex baut DIN933 dan titanium hex nut DIN934
--- Fitting pipa titanium murni, siku titanium, reduksi konsentris dll
--- Titanium seamless / welding tube untuk industri kimia
Bahan baku--- Bahan inspeksi--- Memotong--- Pemanasan--- Pembiakan-- Pengolahan panas-- Pengolahan
Pengeboran --- Penanda --- Pencucian --- Uji akhir --- Kemasan --- Pengiriman
Paket & Pengiriman
Semua paket menggunakan kotak kayu lapis ekspor standar.
Tentang kami
Sebagai produsen titanium dengan lebih dari 15 tahun produksi dan pengalaman ekspor,kami memiliki pabrik manufaktur kami sendiri untuk memproduksi berbagai ukuran Titanium Flange & ekspor ke lebih dari 60 negara seperti Singapura, Prancis, Inggris, Jepang, Jerman, Australia, AS, Oman, Mesir, Inggris, Italia, Cina, UEA, Malaysia, Kanada, Turki, Swedia, Israel, Rusia, Polandia Qatar, Dubai, Arab Saudi & Korea Selatan.Kualitas kami telah diakui secara luas oleh pelanggan di berbagai negara.
