Rincian Produk
Tempat asal: Baoji, Cina
Nama merek: LIHUA
Sertifikasi: ISO9001, TUV etc.
Nomor model: LH-BL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 buah
Harga: US dollar $30/pc--US dollar $80/pc
Kemasan rincian: Dibungkus dengan busa yang terkandung dalam kotak kayu lapis untuk ekspor
Waktu pengiriman: 3-15 hari kerja
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 5000 pcs per bulan
Nama Produk: |
flensa titanium BL |
Standar: |
ANSI B16.5 |
Bahan: |
Gr2, Gr7, Gr12 |
Aplikasi: |
Industri kimia |
Permukaan Penyegelan: |
RF |
Ukuran: |
NPS 1/2 - NPS 24(DN 10 - 2000) |
Tekanan: |
150#-2500# |
Permukaan: |
Dipoles |
teknik: |
Katak dan Mesin CNC |
Inspeksi: |
Pengujian Ultrasonik & Laporan Uji Bahan EN10204.3.1 |
Nama Produk: |
flensa titanium BL |
Standar: |
ANSI B16.5 |
Bahan: |
Gr2, Gr7, Gr12 |
Aplikasi: |
Industri kimia |
Permukaan Penyegelan: |
RF |
Ukuran: |
NPS 1/2 - NPS 24(DN 10 - 2000) |
Tekanan: |
150#-2500# |
Permukaan: |
Dipoles |
teknik: |
Katak dan Mesin CNC |
Inspeksi: |
Pengujian Ultrasonik & Laporan Uji Bahan EN10204.3.1 |
BL RF gr2 gr7 gr12 pipa titanium flensa buta dengan wajah terangkat
1. Informasi Produk Titanium Blind Flange
Produk | flensa buta titanium |
Nama barang | BL RF gr2 gr7 gr12 pipa titanium flensa buta dengan wajah terangkat |
Aplikasi | industri kimia |
Standar | ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628 |
Bahan | Gr1, Gr2, Gr5, Gr7, Gr12 |
Ukuran | 1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000) |
Tekanan | PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 meskipun PN250/ 150LB, 250LB ,300LB, 400 LB,500LB, 600 LB,900LB, 1500LB,2500LB. |
Permukaan Penyegelan | RF, FF, TG, RJ dll. |
Teknik | Katak dan Mesin CNC |
2. Spesifikasi Titanium Blind Flange
Spesifikasi untuk Flange Buta Titanium Kelas 150
Flensa Buta Titanium Kelas 150 | ||||||
nomor Pipa Ukuran |
Penghubung jalur pipa dia. |
Penghubung jalur pipa Tebal |
Dinaikkan Wajah Dia. |
Tidak. dari lubang |
dia. dari Baut |
dia.Dari lingkaran baut |
1/2 | 3-1/2 | 16/7 | 1-3/8 | 4 | 1/2 | 2-3/8 |
3/4 | 3-7/8 | 1/2 | 11-11/16 | 4 | 1/2 | 2-3/4 |
1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | 1/2 | 3-1/2 |
1-1/2 | 5 | 11/16 | 2-7/8 | 4 | 1/2 | 3-7/8 |
2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
3 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | 5/8 | 7 |
4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1/2 |
5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1/2 |
6 | 11 | 1 | 8-1/2 | 8 | 3/4 | 9-1/2 |
8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14-1/4 |
12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
16 | 23-1/2 | 1-7/16 | 18-1/2 | 16 | 1 | 21-1/4 |
18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
20 | 27-1/2 | 11-11/16 | 23 | 20 | 1-1/8 | 25 |
24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 |
Spesifikasi Flensa Buta Titanium Kelas 300
Flensa Buta Titanium Kelas 300 | ||||||
nomor Pipa Ukuran |
Penghubung jalur pipa dia. |
Penghubung jalur pipa Tebal |
Dinaikkan Wajah Dia. |
Tidak. dari lubang |
dia. Dari Baut |
dia.Dari lingkaran baut |
1/2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1/2 | 2-5/8 |
3/4 | 4-5/8 | 5/8 | 11-11/16 | 4 | 5/8 | 3-1/4 |
1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1/2 |
1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | 5/8 | 3-7/8 |
1-1/2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
2 | 6-1/2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
2-1/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
3.Persyaratan Kimia Titanium Blind Flange
N | C | H | Fe | HAI | Al | V | Pd | mo | Ni | Ti | |
gr1 | 0,03 | 0,08 | 0,015 | 0,20 | 0.18 | / | / | / | / | / | bal |
gr2 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | / | / | / | bal |
gr5 | 0,05 | 0,08 | 0,015 | 0,40 | 0,20 | 5,5~6,75 | 3.5~4.5 | / | / | / | bal |
gr7 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | 0,12~0,25 | / | / | bal |
gr12 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | / | 0,2~0,4 | 0,6~0,9 | bal |
4. Persyaratan Tarik Titanium Blind Flange
Nilai | Kekuatan tarik (min) | Kekuatan hasil (min) | Pemanjangan(%) | ||
ksi | M Pa | ksi | M Pa | ||
1 | 35 | 240 | 20 | 138 | 24 |
2 | 50 | 345 | 40 | 275 | 20 |
5 | 130 | 895 | 120 | 828 | 10 |
7 | 50 | 345 | 40 | 275 | 20 |
12 | 70 | 438 | 50 | 345 | 18 |

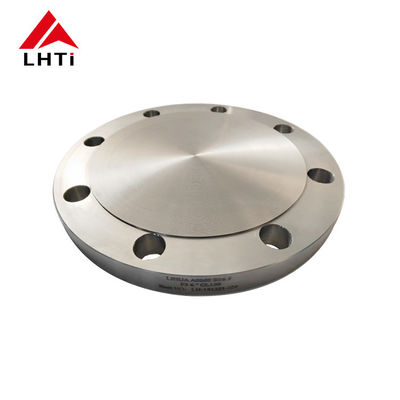

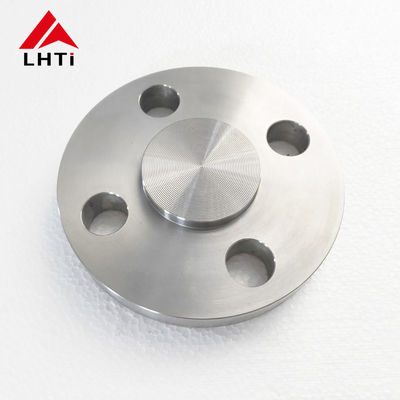

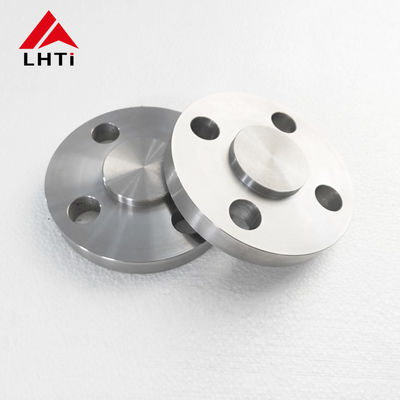

5. Gambar Detail Titanium Blind Flange
6. Perusahaan Kami
7. Pabrik Kami
8. Semua tes Titanium Blind Flange
Pengujian visual (VT)
Pengujian Ultrasonik (UT)
Pengujian Radiografi (RT)
Pengujian partikel magnetik (MT)
Pengujian Penetrant / Pewarna menembus (PT)
Pengujian Arus Eddy (ET)
Emisi Akustik (AE)
9. Penerapan Titanium Slip Pada Flange
