Rincian Produk
Tempat asal: Baoji, Cina
Nama merek: LIHUA
Sertifikasi: ISO9001, TUV etc.
Nomor model: LH-WN
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 5 buah
Harga: US dollar $25/pc--US dollar $85/pc
Kemasan rincian: Dibungkus dengan busa yang terkandung dalam kotak kayu lapis untuk ekspor
Waktu pengiriman: 3-15 hari kerja
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 5000 pcs per bulan
Nama produk: |
Titanium Weld Neck Flange |
Standar: |
ASME B16.5 |
Bahan: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Aplikasi: |
Industri kimia |
Permukaan Penyegelan: |
RF |
Ukuran: |
NPS 1/2 - NPS 24(DN 10 - 2000) |
Tekanan: |
150#-2500# |
Permukaan: |
Dipoli |
Teknik: |
Ditempa dan Mesin CNC |
Inspeksi: |
Pengujian Ultrasonik & Laporan Uji Material EN10204.3.1 |
Nama produk: |
Titanium Weld Neck Flange |
Standar: |
ASME B16.5 |
Bahan: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Aplikasi: |
Industri kimia |
Permukaan Penyegelan: |
RF |
Ukuran: |
NPS 1/2 - NPS 24(DN 10 - 2000) |
Tekanan: |
150#-2500# |
Permukaan: |
Dipoli |
Teknik: |
Ditempa dan Mesin CNC |
Inspeksi: |
Pengujian Ultrasonik & Laporan Uji Material EN10204.3.1 |

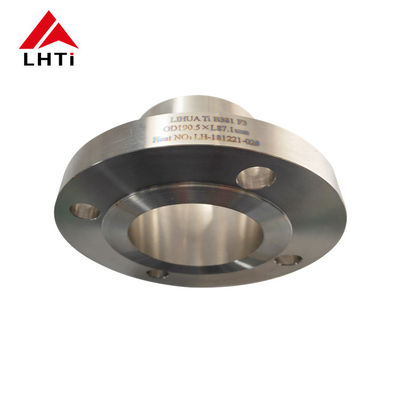

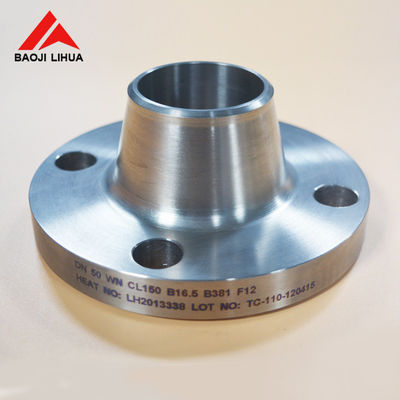

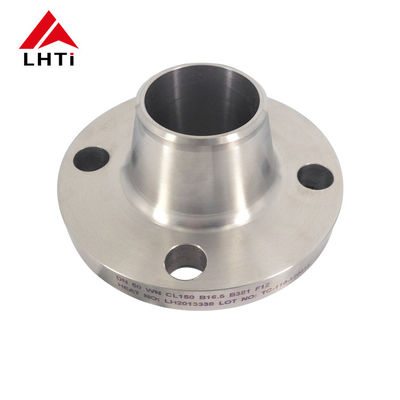

Produsen leher pengelasan wajah tinggi WN RF titanium flange
1. Informasi Produk Titanium Weld Neck Flange
| Produk | Flang leher las titanium |
| Nama Item | Produsen leher pengelasan wajah tinggi WN RF titanium flange |
| Aplikasi | industri kimia |
| Standar | ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628 |
| Bahan | Gr1, Gr2, Gr5, Gr7, Gr12 |
| Ukuran | 1/2" ~ 30" NB, NPS 1/2 - NPS 24 (DN 10 - 2000) |
| Tekanan | PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 meskipun PN250/ 150LB, 250LB, 300LB, 400LB, 500LB, 600LB, 900LB, 1500LB, 2500LB. |
| Permukaan penyegelan | RF, FF, TG, RJ dll. |
| Teknik | Diproses dengan mesin CNC |
Kelas 1 ̊UNS R50250. Titanium tidak beragi
Kelas 2 ̊UNS R50400. titanium tidak dilegasi
Kelas 7 ̊UNS R52400. Titanium tidak tercampur ditambah 0,12 sampai 0,25% paladium
Kelas 12 ̊UNS R53400. Paduan titanium (0,3% molibdenum, 0,8% nikel
2. Spesifikasi Titanium Weld Neck Flange
Spesifikasi untuk Kelas 150 Titanium Weld Neck Flange
| Kelas 150 Titanium Weld Neck Flange | ||||||||||
| Nom. Pipa Ukuran |
Flange Dia. | Ketebalan Flange | Hub Dia, di Pangkalan. | Dia mengangkat wajahnya. | Hub Dia. di Weld Point | Tidak, tidak. dari Lubang |
Dia. dari Bolt |
Dia. dari Lingkaran Bolt |
Membosankan Dia. |
Panjang Melalui Hub |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | 1/2 | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | Pembagian, 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | Pembagian, 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | Pembagian, 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | Pembagian, 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29-1/2 | 23.25 | 6 |
Spesifikasi untuk Kelas 300 Titanium Weld Neck Flange
| Kelas 300 Titanium Weld Neck Flange | ||||||||||
| Nom. Pipa Ukuran |
Flange Dia. | Flange tebal. | Hub Dia, di Pangkalan. | Dia mengangkat wajahnya. | Hub Dia di Weld Point. | Tidak, tidak. dari Lubang |
Dia. Dari Bolt |
Dia. dari Lingkaran Bolt |
Membosankan Dia. |
Panjang Melalui Hub |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |
3Perusahaan kami.
4. Gambar Rincian Titanium Weld Neck Flange
(1) Bahan baku
(2) Peralatan
(3) Hubungan
4. Paket Titanium Weld Neck Flange
Flang leher las titanium digunakan dalam berbagai industri termasuk petrokimia, minyak dan gas, pembangkit listrik, transportasi cairan massal, bahan kimia, farmasi, pembuatan pulp dan kertas,tekstil dan lainnyaFlang leher las titanium dikemas untuk memastikan bahwa tidak ada kerusakan selama pengiriman. Dalam hal ekspor, pengemasan ekspor standar dilakukan dalam kotak kayu lapis. Tanda dapat dibuat sesuai kebutuhan Anda.
5. Semua Tes Titanium Weld Neck Flange
Pengujian visual (VT)
Uji Ultrasonik (UT)
Pengujian Radiografi (RT)
Pengujian partikel magnetik (MT)
Penetrant Testing/Dye Penetrate (PT)
Pengujian Eddy Current (ET)
Emisi Akustik (AE)
