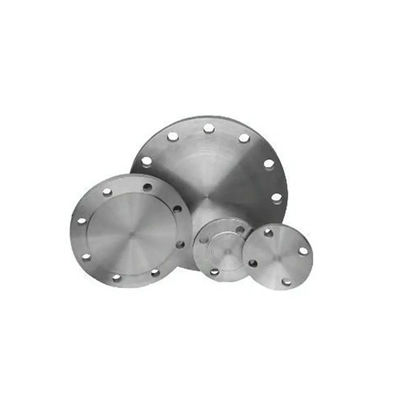

ASME B16.5 Kelas 150 Lifted Face BLRF Titanium Blind Flange Ti Gr2 Ti Gr5 Ti Gr7 untuk aplikasi pipa profesional

Titanium Blind Flange (Ti Gr2, Ti Gr5, Ti Gr7) ASME B16.5 Kelas 150 Lifted Face BLRF untuk aplikasi pipa

Ringkasan produk: ASME B16.5 Titanium Blind Flange

ASME B16.5 Kelas 150 titanium blind flange adalah jenis flange yang diproduksi sesuai dengan standar ASME B16.5, yang dirancang khusus untuk aplikasi tekanan rendah.Ini tersedia dalam berbagai kelas titanium seperti Titanium Grade 2 (Ti Gr2), Titanium Grade 5 (Ti Gr5), dan Titanium Grade 7 (Ti Gr7). Berikut adalah deskripsi rinci dari ASME B16.5 Kelas 150 titanium blind flange:

Standar ASME B16.5:

• Lingkup:ASME B16.5 menguraikan spesifikasi untuk dimensi, toleransi, bahan, penandaan, dan prosedur pengujian flang pipa dan perlengkapan terkait.
• Kelas 150:Penunjukan Kelas 150 menunjukkan bahwa flange ditandai untuk tekanan hingga 150 psi dalam kondisi suhu lingkungan standar.Nomor tekanan ini membuatnya cocok untuk aplikasi tekanan rendah.

Titanium Grades:

• Titanium kelas 2 (Ti Gr2):Kelas ini adalah titanium murni komersial (titanium CP), yang dikenal karena ketahanan korosi, formabilitas, dan weldability yang sangat baik.Hal ini banyak digunakan di berbagai sektor industri karena sifat-sifat ini.

• Titanium Kelas 5 (Ti Gr5):Juga dikenal sebagai Ti-6Al-4V, paduan titanium ini mengandung 90% titanium, 6% aluminium, dan 4% vanadium.dan industri pengolahan kimia untuk kekuatan tinggi, ketahanan, dan ketahanan terhadap panas.

• Titanium Kelas 7 (Ti Gr7):Titanium Grade 7 mengandung sejumlah kecil paladium (0,15%), yang meningkatkan ketahanan korosi, terutama dalam lingkungan yang mengurangi dan sedikit mengoksidasi.Hal ini membuatnya menjadi bahan yang ideal untuk lingkungan yang sangat korosif seperti pengolahan kimia dan aplikasi laut.

Fitur Desain:

• Jenis wajah:Flange buta dapat datang dengan berbagai jenis wajah, termasuk Raised Face (RF), Flat Face (FF), atau Ring Type Joint (RTJ), tergantung pada kebutuhan penyegelan aplikasi.

• Dimensi:Standar ASME B16.5 memberikan spesifikasi yang tepat untuk dimensi seperti diameter luar (OD), diameter lingkaran baut (BC), diameter lubang baut (BH), dan ketebalan keseluruhan (T).Dimensi ini memastikan bahwa flanges kompatibel dengan ASME B16 lainnya.5 flanges, memungkinkan interchangeability mudah.

Tingkat Titanium untuk ASME B16.5 Titanium Blind Flange

Titanium Kelas 2 (Ti-CP):

• Komposisi:990,2% titanium, 0,25% besi, 0,3% oksigen, dan unsur jejak.

• Sifat:

  • Kekuatan:Lebih rendah dibandingkan paduan titanium, tapi masih lebih tinggi dari banyak baja.
  • Ketahanan korosi:Bagus, terutama terhadap klorida.
  • Kemampuan pengelasan:Kelayakan las dan pembuatan yang baik.

• Aplikasi:Digunakan dalam pengolahan kimia, lingkungan laut, implan medis (non-bearing), dan aplikasi arsitektur.

Titanium Kelas 5 (Ti-6Al-4V):

• Komposisi:90% titanium, 6% aluminium, 4% vanadium.

• Sifat:

  • Kekuatan:Rasio kekuatan berat yang luar biasa, lebih baik dari titanium kelas 2.
  • Ketahanan korosi:Baik, meskipun tidak setinggi kelas 2. Cocok untuk banyak lingkungan.
  • Ketahanan suhu:Mempertahankan kekuatan pada suhu yang lebih tinggi, ideal untuk aplikasi aerospace dan kinerja tinggi.

• Aplikasi:Umum digunakan di bidang aerospace (airframes, mesin jet), peralatan laut, implan medis, komponen otomotif, dan peralatan olahraga.

Titanium Kelas 7 (Ti-0,15Pd):

• Komposisi:Paduan titanium dengan 0,15% paladium.

• Sifat:

  • Ketahanan korosi:Ketahanan yang luar biasa terhadap korosi, terutama dalam mengurangi lingkungan.
  • Kemampuan pengelasan:Kemampuan pengelasan yang baik, cocok untuk pengelasan dan pembuatan.
  • Kekuatan:Kekuatan yang lebih rendah dari Kelas 5 tetapi masih cukup untuk banyak aplikasi.

• Aplikasi:Terutama digunakan dalam pengolahan kimia, pabrik desalinasi, lingkungan laut, dan aplikasi yang membutuhkan ketahanan korosi yang superior.

Manfaat Menggunakan Flang Titanium

1. Ketahanan Korosi yang Lebih Tinggi: Titanium kebal terhadap karat dan korosi di lingkungan seperti air laut, larutan asam, dan media agresif kimia lainnya.Hal ini memperpanjang umur flange dan mengurangi biaya perawatan.
2. Ringan: Paduan titanium, terutama Ti Gr2 dan Ti Gr5, dikenal karena sifat ringan namun kuat.Hal ini sangat menguntungkan dalam aplikasi aerospace dan teknik berkinerja tinggi di mana berat adalah faktor penting.
3. Ketahanan terhadap Suhu Tinggi: Titanium berkinerja baik dalam kondisi suhu rendah dan tinggi. Ti Gr5 dapat menahan suhu hingga 600 ° F (316 ° C), dan Ti Gr2 dapat menangani suhu hingga 450 ° F (232 ° C).
4. Ketahanan Kelelahan yang Luar Biasa: Titanium sangat tahan terhadap kelelahan, yang memastikan bahwa flange bekerja dengan andal selama jangka waktu yang lama, bahkan di bawah kondisi tekanan siklus atau fluktuasi.
5. Ketahanan yang Lebih Baik: Paduan titanium menunjukkan daya tahan yang luar biasa, yang berarti komponen yang terbuat dari bahan-bahan ini cenderung kurang menderita kerusakan dari waktu ke waktu, mengurangi kebutuhan untuk penggantian.

Aplikasi Flanges Titanium

• Pengolahan Kimia: Flang titanium, terutama Ti Gr2, sangat ideal untuk aplikasi di mana pipa membawa bahan kimia, asam, atau cairan agresif lainnya.Ketahanan korosi mereka memastikan keamanan dan mengurangi kemungkinan kebocoran.
• Laut dan lepas pantai: Di lingkungan laut, di mana air laut dapat dengan cepat merusak bahan standar, flang titanium digunakan untuk penyegelan berkinerja tinggi dan tahan lama.
• Perlengkapan udara: Dalam industri aerospace, kebutuhan akan bahan ringan namun kuat sangat penting.Titanium memiliki rasio kekuatan berat yang sangat baik dan ketahanan terhadap korosi yang membuatnya menjadi pilihan yang ideal untuk flensa yang digunakan dalam sistem pesawat atau roket.
• Pabrik Pengolahan Garam: Flang titanium banyak digunakan di fasilitas desalinasi di mana mereka membantu dalam memproses air laut menjadi air tawar, bertahan baik tekanan tinggi dan kondisi air laut korosif.
• Generasi Listrik: Digunakan di pembangkit listrik, terutama yang menangani cairan dan bahan kimia suhu tinggi, titanium memberikan umur yang panjang.

Fitur dan Keuntungan Utama dari ASME B16.5 Titanium Blind Flanges

• Standar Kualitas Tinggi: Sesuai denganASME B16.5standar, memastikan dimensi yang tepat, nilai tekanan, dan kompatibilitas flange.
• Kemampuan Penyegelan yang Kuat: Desain wajah yang diangkat meningkatkan kemampuan flange untuk membentuk segel yang ketat ketika digunakan dengan gasket, meningkatkan integritas keseluruhan sistem pipa.
• Mudah Dipasang: Pola lubang baut standar dan dimensi lingkaran baut membuatnya mudah dipasang dan diganti bila diperlukan.
• Biaya yang efektif dari waktu ke waktu: Meskipun biaya bahan awal yang lebih tinggi, kebutuhan pemeliharaan yang lebih rendah dan umur yang lebih lama membuat flensa titanium menjadi pilihan yang hemat biaya dalam jangka panjang.

Spesifikasi Teknis

Pemeriksaan Flange Titanium Buta

Sertifikat EN 10204/3.1B:

Sertifikat EN 10204/3.1B adalah dokumen standar yang memverifikasi paduan titanium yang digunakan dalam proses pembuatan flange memenuhi spesifikasi yang diperlukan.Ini mencakup informasi rinci tentang komposisi kimia dan sifat mekanik bahanSertifikat ini dikeluarkan oleh pabrikan, memastikan bahwa bahan sesuai dengan kriteria yang diperlukan.

Sertifikat bahan baku:

Sertifikat bahan baku memberikan gambaran komprehensif tentang bahan yang digunakan untuk pembuatan flensa titanium.komposisi kimia merekaDokumen ini memastikan pelacakan dan kontrol kualitas penuh mulai dari tahap akuisisi bahan baku.

100% Ultrasonik Deteksi Cacat:

Pengujian ultrasonik (UT) adalah metode non-destruktif yang digunakan untuk mengidentifikasi setiap kekurangan internal atau permukaan dalam flensa titanium.Cakupan UT 100% berarti bahwa setiap flange mengalami pemeriksaan lengkap dan menyeluruh untuk mendeteksi potensi cacat, memastikan bahwa flanges bebas dari cacat yang dapat mempengaruhi kinerja atau integritas struktural mereka.

Tes hidrostatik:

Selama uji hidrostatik,flange titanium mengalami proses tekanan cairan (biasanya air) untuk menilai kemampuannya menahan tekanan yang ditentukan tanpa kebocoran atau deformasiUji ini memastikan bahwa flange dapat dengan aman menangani tekanan nominal yang diperlukan dan memenuhi standar keselamatan yang diperlukan.

Laporan Inspeksi Pihak Ketiga:

Laporan inspeksi pihak ketiga dilakukan oleh lembaga inspeksi independen, memberikan penilaian yang tidak memihak terhadap kualitas flang titanium.Laporan ini memverifikasi bahwa flanges memenuhi standar yang relevan, spesifikasi, dan persyaratan pelanggan, menambahkan lapisan tambahan jaminan dan kredibilitas untuk prosedur kontrol kualitas produsen.

Kesimpulan

PeraturanASME B16.5 Titanium Blind Flange (Ti Gr2, Ti Gr5) Kelas 300 Lifted Facemenawarkan kombinasi tahan korosi yang unggul, kekuatan tinggi, dan daya tahan jangka panjang.Flange ini memberikan penyegelan yang andal dan integritas strukturalPenggunaan titanium dalam flensa ini menawarkan kinerja dan efisiensi biaya, menjadikannya pilihan yang cerdas untuk sistem di mana keandalan jangka panjang sangat penting.

The unique benefits of titanium alloys (Ti Gr2 and Ti Gr5) make this product an indispensable solution for industries that demand the highest quality components for sealing and securing pipeline systems under harsh environmental conditions.
