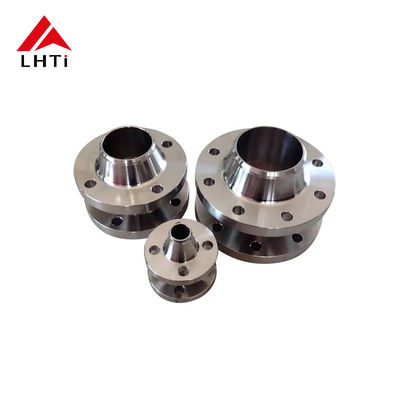

Ti Gr2 Gr5 Titanium ASME B16.5 Weld Neck Flanges WNRF Kelas 150 Lifted Face untuk Pipeline

ASME B16.5 Kelas 150 Gr1, Gr2 Pipe Raised Face WNRF Weld Neck Flanges untuk sistem pipa

Dalam sistem pipa modern, kualitas dan kinerja flange dan fittings flange memainkan peran penting dalam memastikan integritas dan umur panjang seluruh sistem.Salah satu standar yang paling umum digunakan untuk komponen ini adalahASME B16.5, yang mendefinisikan spesifikasi untuk pipa flanges dan fittings flanged. standar ini penting bagi insinyur, produsen dan perencana proyek untuk memahami dan menerapkan,karena memastikan kompatibilitas dan keamanan di berbagai aplikasi industriDalam artikel ini, kita akan menyelidikiFlanges titanium Gr1 dan Gr2, dengan fokus padaFlang leher yang dilas dengan wajah yang ditinggikan (RFWN)denganKelas 150Nomor tekanan.

1.Gambaran Umum Standar ASME B16.5

ASME B16.5 menguraikan desain, dimensi, bahan, dan persyaratan pengujian untuk pipa flange dan fittings flange.1/2 "untuk 24"ukuran pipa nominal dan mencakup berbagai kelas tekanan, termasuk Kelas 150, yang merupakan salah satu peringkat yang paling umum untuk aplikasi tekanan rendah.

2.Spesifikasi bahan: Titanium Gr1 dan Gr2

Dua bahan yang ditentukan dalam standar ini untuk sistem pipa kinerja tinggi adalahKelas 1danKelas 2Titanium disukai karena rasio kekuatan beratnya yang luar biasa, ketahanan korosi, dan toleransi suhu tinggi,membuatnya ideal untuk lingkungan yang menuntut seperti industri kelautan dan kimia.

Titanium kelas 1 (Titan murni secara komersial)

• Ketahanan Korosi: Sangat baik, terutama di lingkungan netral atau agak korosif.
• Kemampuan pengelasan: Mudah dilas dengan teknik standar.
• Kekuatan: Lebih rendah dari Grade 2 tetapi masih menawarkan kinerja yang sangat baik dalam sebagian besar aplikasi.

Titanium Kelas 2

• Ketahanan Korosi: Ketahanan korosi yang lebih baik, terutama di air laut dan lingkungan asam.
• Kekuatan: Lebih kuat dari Kelas 1, memberikan kinerja yang lebih tinggi dalam aplikasi intensif stres.
• Aplikasi: Ideal untuk pengolahan kimia, desalinasi, dan lingkungan agresif lainnya.

3.Flang leher yang dilas dengan wajah yang ditinggikan (WNRF)

PeraturanFlang leher yang dilas dengan wajah yang ditinggikan (RFWN)digunakan secara luas dalam sistem pipa karena kinerja penyegelan yang sangat baik dan kekuatan tinggi.wajah yang tinggimenciptakan permukaan penyegelan yang optimal ketika dipasangkan dengan gasket.Ini sangat penting dalam aplikasi di mana flange harus menahan tekanan tinggi atau di mana kebocoran dapat mengakibatkan kegagalan sistem.

• Fitur Utama RFWN Flanges:
  • Wajah yang terangkat: Sebuah area kecil yang ditinggikan di atas badan flange yang memungkinkan penyegelan yang lebih baik dengan gasket.
  • Tulang las: Sebuah leher panjang yang secara bertahap beralih dari flange ke pipa, memberikan koneksi yang kuat dan meningkatkan kekuatan keseluruhan sendi.

Peringkat Tekanan Kelas 150

Flanges kelas 150 dirancang untuk aplikasi tekanan rendah, dengan tekanan nominal maksimum150 psiMereka biasanya digunakan dalam sistem di mana tekanan relatif rendah, dan fokusnya adalah keandalan dan pencegahan kebocoran.

4.Dimensi Flang Neck Weld (RFWN) kelas 150

Di bawah ini adalah tabel yang menguraikan dimensi untukKelas 150 Flang leher yang dilas dengan wajah yang diangkatseperti yang ditentukan oleh ASME B16.5:

5.Proses Produksi Flanges Titanium

Flang titanium, terutama paduan Gr1 dan Gr2, mengalami beberapa langkah manufaktur penting untuk memastikan kualitas dan keandalan mereka.

• Pemilihan Materi: Memilih kelas titanium yang tepat (Gr1 atau Gr2) berdasarkan aplikasi.
• Membentuk: Titanium billets dipanaskan dan dibentuk menjadi bentuk flange menggunakan teknik menempa atau casting.
• Pengolahan: Pemesinan presisi dilakukan untuk memastikan dimensi yang akurat, termasuk wajah yang ditinggikan dan lubang baut.
• Pengolahan Panas: Kedua paduan titanium kelas 1 dan kelas 2 menjalani proses pengolahan panas untuk meningkatkan sifat mekanik mereka.
• Perbaikan permukaan: Flanges dipoles untuk memastikan akhir yang halus, terutama pada permukaan yang ditinggikan, untuk meningkatkan kinerja penyegelan.
• Pemeriksaan dan Pengujian: Setiap flange mengalami kontrol kualitas yang ketat, termasuk pemeriksaan visual, pemeriksaan dimensi, dan pengujian non-destruktif untuk memastikan tidak ada cacat internal.

6.Aplikasi Flanges Titanium Gr1 dan Gr2

Flang titanium digunakan dalam berbagai industri, termasuk:

• Industri Kelautan: Untuk aplikasi di mana ketahanan korosi di air laut sangat penting.
• Pengolahan Kimia: Untuk pipa yang menangani bahan kimia dan asam yang agresif.
• Perlengkapan udara: Dalam lingkungan di mana rasio kekuatan berat yang tinggi diperlukan.
• Pembangkit Listrik: Untuk aplikasi suhu tinggi dan tekanan tinggi.

Kesimpulan:

Flang pipa titanium ASME B16.5 Gr1 dan Gr2, khususFlang leher yang dilas dengan wajah yang ditinggikan (RFWN)denganKelas 150, menawarkan solusi ideal untuk sistem pipa tekanan rendah di mana keandalan, ketahanan korosi, dan kekuatan sangat penting.dan proses manufaktur memastikan bahwa flang ini memberikan tahan lama, koneksi berkinerja tinggi di lingkungan yang menantang.

Dengan mematuhi standar ASME B16.5,insinyur dan produsen dapat memastikan bahwa sistem mereka memenuhi kriteria kinerja yang diperlukan sambil menjaga keamanan dan daya tahan di berbagai aplikasi industri.
