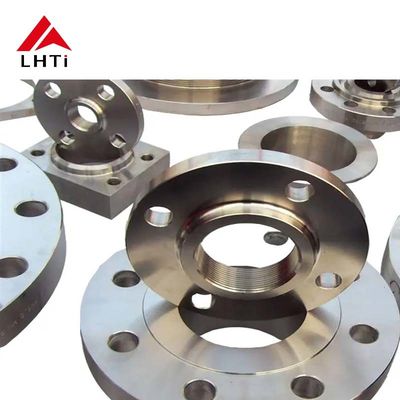

ASME B16.5 Kelas 150 Titanium Slip On Flange dengan Raised Face Forged dan CNC Machined UT Diuji untuk Sistem Pasokan Air

Name: ASME B16.5 Kelas 150 Titanium Slip On Flange dengan Raised Face Forged dan CNC Machined UT Diuji untuk Sistem Pasokan Air
Brand: Baoji Lihua Nonferrous Metals Co., Ltd.
SKU: Slip On Flange
Price: 1,503.00 USD
Availability: InStock

Nama merek:	LHTi
Nomor Model:	Slip On Flange
Jumlah Pesanan Minimum:	100 buah
harga:	dapat dinegosiasikan
Ketentuan Pembayaran:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
Kemampuan Penyediaan:	500 Ton/Ton per Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Baoji, Tiongkok

Sertifikasi:

ISO9001,CE,etc

Teknik:

Ditempa dan Mesin CNC

Desain:

ASME B16.34

Kemasan:

Kotak kayu, palet, dll.

Standar:

ASME B16.5, ASME B16.47, MSS-SP-44, API, DIN, JIS

Permukaan penyegelan:

RF, FF, TG, RJ dll.

tes:

Proses:

Lasan

Diameter:

Disesuaikan

Persyaratan khusus:

Tersedia ukuran khusus dan peringkat tekanan

Permukaan Flange:

FF,RF,TG,RJ dll

Suhu kerja:

-60°C~250°C

Ukuran:

1/2 Inci Sampai 24 Inci

Komoditi:

Flensa leher las titanium wn/lwn

Penggunaan:

Flange kimia

Kemasan rincian:

Kasus kayu lapis atau palet, atau sesuai kebutuhan Anda

Menyediakan kemampuan:

500 Ton/Ton per Bulan

Menyoroti:

Flang Titanium yang Diuji UT

Sistem Pasokan Air Titanium Flanges

Flang titanium CNC yang diolah

Deskripsi Produk

Flensa Slip-On Titanium ASME B16.5 Kelas 150

Flensa slip-on titanium berkinerja tinggi dengan desain permukaan timbul untuk sistem pasokan air industri, menampilkan konstruksi tempa dan permesinan CNC dengan pengujian UT untuk jaminan kualitas.

Ikhtisar Produk

Flensa Slip-On ASME B16.5 (Flensa SO) Kelas 150 SORF (Permukaan Timbul Slip-On) memberikan kinerja yang andal dengan pemasangan yang mudah dan kemampuan penyegelan yang sangat baik untuk sistem pasokan air. Dinilai untuk tekanan Kelas 150 (hingga 150 psi), flensa ini ideal untuk saluran pipa air bertekanan rendah hingga sedang.

Kepatuhan Standar ASME B16.5

Standar ASME B16.5 mendefinisikan desain, spesifikasi material, dimensi, peringkat suhu-tekanan, dan persyaratan pengujian untuk flensa pipa dan fitting berflensa. Penunjukan Kelas 150 menunjukkan peringkat tekanan 150 psi dalam kondisi suhu standar.

Spesifikasi Dimensi

Ukuran Pipa Nominal	Diameter Luar Flensa		Ketebalan Flensa		Hub Dia. Di Basis		Dia. Permukaan Timbul		Hub Dia. Di Titik Pengelasan		Leher Pengelasan		Slip On
Ukuran Pipa Nominal	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm
1/2″	3.50	88.90	0.44	11.11	1.19	30.16	1.38	34.93	0.84	21.34	0.88	22.35	0.63	15.88
3/4″	3.88	98.43	0.50	12.70	1.50	38.10	1.69	42.86	1.05	26.67	1.09	27.69	0.63	15.88
1″	4.25	107.95	0.56	14.29	1.94	49.21	2.00	50.80	1.32	33.53	1.36	34.54	0.69	17.46
1-1/4″	4.63	117.48	0.63	15.88	2.31	58.74	2.50	63.50	1.66	42.16	1.70	43.18	0.81	20.64
1-1/2″	5.00	127.00	0.69	17.46	2.56	65.09	2.88	73.03	1.90	48.26	1.95	49.53	0.88	22.23
2″	6.00	152.40	0.75	19.05	3.06	77.79	3.63	92.08	2.38	60.45	2.44	61.98	1.00	25.40
2-1/2″	7.00	177.80	0.88	22.23	3.56	90.49	4.13	104.78	2.88	73.15	2.94	74.68	1.13	28.58
3″	7.50	190.50	0.94	23.81	4.25	107.95	5.00	127.00	3.50	88.90	3.57	90.68	1.19	30.16
3-1/2″	8.50	215.90	0.94	23.81	4.81	122.24	5.50	139.70	4.00	101.60	4.07	103.38	1.25	31.75
4″	9.00	228.60	0.94	23.81	5.31	134.94	6.19	157.16	4.50	114.30	4.57	116.08	1.31	33.34
5″	10.00	254.00	0.94	23.81	6.44	163.51	7.31	185.74	5.56	141.22	5.66	143.76	1.44	36.51
6″	11.00	279.40	1.00	25.40	7.56	192.09	8.50	215.90	6.63	168.40	6.72	170.69	1.56	39.69
8″	13.50	342.90	1.13	28.58	9.69	246.06	10.63	269.88	8.63	219.20	8.72	221.49	1.75	44.45
10″	16.00	406.40	1.19	30.16	12.00	304.80	12.75	323.85	10.75	273.05	10.88	276.35	1.94	49.21
12″	19.00	482.60	1.25	31.75	14.38	365.13	15.00	381.00	12.75	323.85	12.88	327.15	2.19	55.56
14″	21.00	533.40	1.38	34.93	15.75	400.05	16.25	412.75	14.00	355.60	14.14	359.16	2.25	57.15
16″	23.50	596.90	1.44	36.51	18.00	457.20	18.50	469.90	16.00	406.40	16.16	410.46	2.50	63.50
18″	25.00	635.00	1.56	39.69	19.88	504.83	21.00	533.40	18.00	457.20	18.18	461.77	2.69	68.26
20″	27.50	698.50	1.69	42.86	22.00	558.80	23.00	584.20	20.00	508.00	20.20	513.08	2.88	73.03
24″	32.00	812.80	1.88	47.63	26.13	663.58	27.25	692.15	24.00	609.60	24.25	615.95	3.25	82.55

Spesifikasi Material Titanium

Flensa Titanium Gr1 dan Gr2 menawarkan ketahanan korosi yang luar biasa, ringan, dan rasio kekuatan terhadap berat yang tinggi untuk aplikasi industri yang menuntut.

Parameter	Titanium Gr1	Titanium Gr2
Komposisi Kimia	Kemurnian tinggi, terutama titanium (Ti 99,5%)	Mengandung sejumlah kecil aluminium dan besi
Kekuatan Tarik (MPa)	240-350 MPa	350-450 MPa
Perpanjangan (%)	24%	20%
Kekerasan	Kekerasan Brinell 120-180 HB	Kekerasan Brinell 160-210 HB
Ketahanan Korosi	Sangat baik untuk lingkungan yang sangat korosif	Baik untuk lingkungan industri
Peringkat Tekanan yang Berlaku	Kelas 150	Kelas 150
Rentang Suhu	-250°C hingga 400°C	-250°C hingga 400°C
Berat	Lebih ringan (kemurnian lebih tinggi)	Lebih berat, tetapi lebih ringan dari banyak logam
Kemampuan Las	Sangat baik, mudah dilas	Baik, cocok untuk metode pengelasan umum
Aplikasi Umum	Dirgantara, pemrosesan kimia, kelautan	Pabrik kimia, minyak dan gas, peralatan tenaga

Fitur & Manfaat Desain

Desain Flensa Slip-On:

Pemasangan mudah dengan desain pipa slip-over dan pengelasan interior/eksterior
Kompatibilitas serbaguna dengan berbagai ukuran pipa dan kelas tekanan
Solusi hemat biaya dengan desain dan fabrikasi yang lebih sederhana

Konfigurasi Permukaan Timbul (RF):

Desain permukaan timbul menciptakan kompresi paking yang unggul untuk meningkatkan kinerja penyegelan, mencegah kebocoran dalam sistem bertekanan tinggi dan bersuhu tinggi sambil mempertahankan integritas sistem.

Aplikasi Industri

Pemrosesan Kimia: Tahan terhadap bahan kimia dan asam korosif
Kelautan dan Lepas Pantai: Tahan terhadap korosi air laut dalam sistem perpipaan
Dirgantara: Rasio kekuatan terhadap berat yang tinggi untuk aplikasi yang kritis terhadap berat
Pembangkit Listrik: Menangani uap, gas, dan cairan di bawah tekanan dan suhu tinggi
Sistem Pasokan Air: Saluran pipa transportasi air kota dan industri

Keunggulan Utama

Ketahanan korosi yang luar biasa di lingkungan yang keras
Rasio kekuatan terhadap berat yang tinggi untuk aplikasi yang menuntut
Kinerja penyegelan yang unggul dengan desain permukaan timbul
Pemasangan yang mudah dan perawatan yang hemat biaya
Masa pakai yang diperpanjang dengan pengurangan persyaratan perawatan
Diuji UT untuk jaminan kualitas dan keandalan
