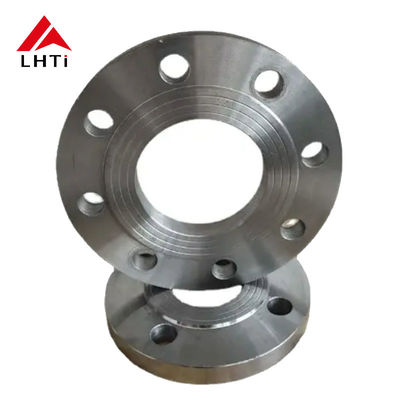

Titanium Plate Flange Flat DIN Standard Gr1 Gr2 Gr5 PLRF Flange Pipe Flange Plate untuk sistem pipa

Titanium Plate Flange Flat DIN Standard Gr1 Gr2 Gr5 PLRF Flange Pipe Flange Plate untuk sistem pipa

1. Titanium Plate Flange Flat DIN Standar:

Standar DIN: Flanges mematuhi standar Institut Standarisasi Jerman (DIN), yang menguraikan dimensi spesifik, bahan,dan prosedur pengujian untuk memastikan konsistensi dan keandalanStandar DIN yang paling umum untuk flange termasuk DIN 2573, DIN 2576, DIN 2631, antara lain.

Flance datar: Flance datar biasanya memiliki permukaan atau permukaan datar untuk bolting ke flange kawin, menciptakan koneksi yang kuat dan ketat.

2Spesifikasi kelas:

Kelas 1 (Gr1):

• Bahan: Titanium murni komersial (99,5% kemurnian), menawarkan ketahanan korosi yang sangat baik dan fleksibilitas yang baik.Ini cocok untuk aplikasi dengan tegangan rendah hingga sedang dan di mana ketahanan korosi adalah prioritas.
• Aplikasi: Umum digunakan di lingkungan yang sangat korosif seperti pengolahan kimia, lingkungan laut, dan beberapa aplikasi medis.

Kelas 2 (Gr2):

• Bahan: Juga paduan titanium murni secara komersial (99,2% kemurnian), menawarkan keseimbangan kekuatan, fleksibilitas, dan ketahanan korosi yang baik.
• Aplikasi: Digunakan dalam berbagai aplikasi, termasuk industri aerospace, kelautan, dan kimia, di mana kekuatan sedang dan ketahanan korosi yang tinggi diperlukan.

Kelas 5 (Gr5):

• Bahan: paduan Ti-6Al-4V, yang mengandung 6% aluminium dan 4% vanadium. Ini adalah paduan titanium yang paling banyak digunakan karena kekuatan tinggi dan ketahanan korosi yang sangat baik.
• Aplikasi: Flang titanium Gr5 digunakan di lingkungan tekanan tinggi seperti aerospace, implan medis, dan sistem pipa industri.Rasio kekuatan beratnya yang tinggi membuatnya ideal untuk aplikasi ini.

PLRF Flange:

• PLRF (Plate Raised Face): Ini mengacu pada jenis flange di mana permukaan penyegelan diangkat di atas lingkaran baut untuk menciptakan penyegelan yang lebih ketat.mencegah kebocoran dengan memusatkan tekanan penyegelan di titik di mana flange mencocokkan dengan gasket.

Penggunaan dalam sistem pipa:

• Peran Sistem Pipa: Flanges plat titanium (Gr1, Gr2, Gr5) ini biasanya digunakan untuk menghubungkan bagian pipa bersama-sama.atau komponen lainFlange dan gasket bekerja sama untuk memastikan segel anti bocor.
• Tahan korosi: Titanium sangat tahan terhadap korosi, terutama di lingkungan yang agresif, seperti sistem kimia atau laut, sehingga flensa ini ideal untuk aplikasi tersebut.
• Rasio Kekuatan-ke-Bobot: Sifat ringan titanium membuatnya menguntungkan dalam sistem di mana mengurangi berat adalah penting, seperti di bidang aerospace atau mesin berkinerja tinggi.

3. Spesifikasi DIN Flanges:

Flanges DIN adalah flanges yang sesuai dengan standar Institut Standarisasi Jerman (Deutsches Institut für Normung, disingkat DIN).dan prosedur pengujian flanges, memastikan konsistensi dan keandalan dalam koneksi pipa.dan aerospace karena kualitas tinggi dan desain yang tepat.

DIN flanges datang dalam berbagai jenis, masing-masing cocok untuk aplikasi yang berbeda.Flanges ini memiliki leher panjang yang mendistribusikan tekanan lebih efektif; standar DIN 2576 mendefinisikan blind flanges, yang digunakan untuk menutup ujung pipa atau katup; standar DIN 2631 menentukan flat face flanges (FF),biasanya digunakan dengan gasket untuk aplikasi tekanan rendah; standar DIN 2632 mendefinisikan flanges wajah yang ditinggikan (RF), dengan area yang ditinggikan yang membantu menciptakan segel yang lebih ketat dengan gasket; standar DIN 2633 mencakup flanges sendi tipe cincin (RTJ),biasanya digunakan dalam sistem tekanan tinggi yang membutuhkan segel logam ke logam.

Spesifikasi utama flange DIN meliputi: diameter nominal (DN), yang mengacu pada ukuran nominal flange dan biasanya sesuai dengan diameter dalam pipa, misalnya,DN50 menunjukkan flange untuk pipa dengan diameter dalam 50 mm; tekanan nominal, yang mengacu pada tekanan maksimum yang dapat ditoleransi oleh flange, ditentukan oleh bahan dan ukuran flange; diameter lingkaran baut (BCD),diameter lingkaran melalui pusat lubang baut; jumlah lubang baut, yang biasanya berkisar dari 4 sampai 12, tergantung pada ukuran flange; ukuran lubang baut, diameter lubang baut yang harus sesuai dengan baut yang digunakan untuk pemasangan;ketebalan flange, yang tergantung pada tekanan nominal dan ukuran; jenis wajah, yang mengacu pada permukaan flange yang bersentuhan dengan gasket, tersedia dalam wajah datar (FF), wajah terangkat (RF), atau sendi tipe cincin (RTJ),tergantung pada jenis flange; dan diameter luar, diameter maksimum flange.

DIN flanges terbuat dari berbagai bahan, biasanya termasuk baja karbon, stainless steel, baja paduan, titanium, dan paduan nikel.Pilihan bahan tergantung pada persyaratan spesifik aplikasiMisalnya, DIN 17100 berlaku untuk flange baja karbon, DIN 17440 berlaku untuk flange baja tahan karat, dan DIN 50304 berlaku untuk flange baja paduan.

Flanges DIN dikategorikan oleh PN (tekanan nominal), yang menunjukkan tekanan maksimum yang dapat ditoleransi oleh flange.PN 10 (tekanan maksimum 10 bar), PN 16 (tekanan maksimum 16 bar), PN 25 (tekanan maksimum 25 bar), PN 40 (tekanan maksimum 40 bar), dan rating yang lebih tinggi seperti PN 63 dan PN 100, cocok untuk sistem tekanan tinggi.

Wajah flange juga datang dalam berbagai jenis, seperti wajah datar (FF), wajah terangkat (RF), dan sendi tipe cincin (RTJ), yang digunakan bersama dengan gasket untuk memastikan penyegelan.Pilihan jenis permukaan flange sangat penting tergantung pada aplikasi.

Selain itu, desain DIN flanges juga memperhitungkan persyaratan untuk mencocokkan baut dan gasket.biasanya terbuat dari baja tahan karat atau stainless steel untuk memastikan penyegelan dan pengikatannya; gasket digunakan untuk memastikan segel flange-to-flange, dan bahan gasket umum termasuk karet, grafit, PTFE (polytetrafluoroethylene), dan bahan logam,tergantung pada kondisi kerja dan karakteristik media.

Akhirnya, flang DIN biasanya memiliki informasi penting yang ditandai di permukaan mereka, seperti logo produsen, kelas material, tekanan nominal, dimensi, diameter nominal (DN),dan nomor standar DIN untuk memastikan kualitas dan pelacakanSelain itu, DIN flanges menjalani pengujian kualitas yang ketat selama pembuatan, termasuk tes tekanan, pengujian bahan, dan inspeksi dimensi,untuk memastikan mereka memenuhi persyaratan yang diharapkan.

Dengan mematuhi standar DIN, produsen dapat memastikan kualitas flange yang konsisten di seluruh dunia,memastikan bahwa flang dari produsen yang berbeda cocok dengan sempurna dan memenuhi kebutuhan berbagai sistem pipa industri.

4. Spesifikasi untuk DIN2501 PN40 Titanium Plate Flange

5. Manfaat Titanium Weld Neck Flanges:

Rasio Kekuatan-ke-Bobot Tinggi: Titanium ringan dan kuat, membuatnya berguna untuk mengurangi berat keseluruhan sistem pipa sambil mempertahankan kekuatan.

Tahan Korosi yang Lebih Tinggi: Titanium sangat efektif dalam lingkungan yang agresif dan suhu tinggi, seperti yang ditemukan dalam aplikasi kimia, laut, dan aerospace.

Daya tahan dan umur panjang: Flang titanium memiliki umur panjang karena kemampuannya untuk menahan korosi, skala, dan keausan, sehingga kurang sering perawatan dan penggantian.

Ketahanan suhu tinggi: Titanium dapat melakukan dalam berbagai suhu, termasuk kondisi kriogenik dan suhu tinggi,membuatnya cocok untuk berbagai aplikasi industri.

Las tanpa jahitan dan kuat: Desain leher las memastikan bahwa koneksi antara flange dan pipa kuat dan memberikan transisi yang mulus untuk menghindari konsentrasi stres.
