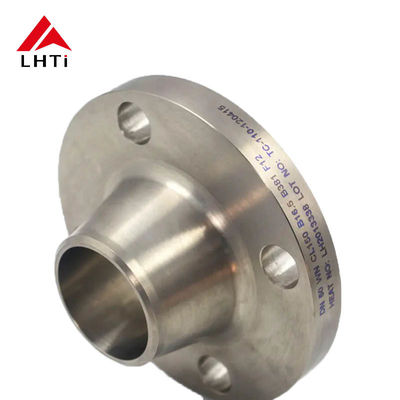

Kelas 150 ASME B16.5 Titanium Gr2 Gr5 Gr7 Flang leher las Wajah RF Tinggi Untuk penggunaan pipa

Kelas 150 ASME B16.5 Titanium Gr2 Gr5 Gr7 Flang leher las Wajah RF Tinggi Untuk penggunaan pipa

1. ASME B16.5 Titanium Flanges

ASME B16.5 adalah standar yang diakui secara luas yang dikembangkan oleh American Society of Mechanical Engineers (ASME) untuk flanges dan fittings flanged.Standar ini mencakup flanges untuk ukuran 1/2 inci hingga 24 inci dan tekanan nominal dari 150 hingga 2500 psiFlang titanium yang dibuat sesuai dengan ASME B16.5 digunakan dalam aplikasi di mana ketahanan korosi, kekuatan, dan sifat ringan titanium yang luar biasa sangat penting.

2.Spesifikasi untuk Kelas 150 Titanium Weld Neck Flange

Parameter teknis:

3. Keuntungan Menggunakan Titanium Flanges

Hubungan yang Kuat dan Dapat Diandalkan

• Kekuatan yang ditingkatkan: Desain flange leher las, dengan lehernya yang kerucut yang secara bertahap beralih ke pipa, memberikan koneksi yang kuat dan lancar.Pengeringan ini meminimalkan konsentrasi tegangan pada sendi dan memastikan transfer tekanan dan tegangan yang mulus dari pipa ke flange.
• Tidak ada Tensi Riser: Karena kerucut terus-menerus dari leher ke flange, las kurang rentan terhadap pembentukan Tensi Riser, mengurangi risiko kegagalan di bawah tekanan.

Peningkatan Ketahanan Kebocoran

• Transisi Lemes: Transisi bertahap dari flange leher las memastikan lubang dalam yang halus, yang meminimalkan turbulensi dan mengurangi kemungkinan kebocoran.Kelembaban ini sangat penting dalam sistem tekanan tinggi atau suhu tinggi di mana kebocoran dapat memiliki konsekuensi keselamatan dan operasi yang serius.
• Distribusi Tekanan: Desain memungkinkan distribusi tekanan yang lebih baik, terutama dalam aplikasi kritis di mana kebocoran akan berbahaya atau mahal.

Mudah Dipertahankan

• Kemampuan penggunaan ulang: Flange leher las dapat digunakan kembali dalam banyak kasus karena flange dan pipa dilas bersama-sama dengan cara yang dapat dengan mudah dipotong dan dilas kembali jika diperlukan.Ini sangat berharga dalam sistem di mana pemisahan dan pemasangan ulang mungkin diperlukan selama bertahun-tahun.
• Kurang Kemungkinan Gagal: Karena koneksi yang kuat dan ketahanan tinggi terhadap kelelahan, flang leher las umumnya memiliki umur yang lebih lama dan membutuhkan perawatan yang kurang sering.

Keanekaragaman Aplikasi

• Berbagai Rating Tekanan: Flang leher las datang dalam berbagai rating tekanan, membuat mereka cocok untuk berbagai aplikasi, dari tekanan rendah untuk sistem tekanan tinggi.
• Beradaptasi dengan ukuran dan bahan yang berbeda: Mereka dapat digunakan dalam sistem dengan ukuran dan bahan pipa yang berbeda, menjadikannya serbaguna untuk banyak aplikasi industri, termasuk suhu tinggi,Tekanan tinggi, dan lingkungan korosif.
• Berbagai pilihan pengelasan: Desain flange leher las memungkinkan berbagai jenis metode pengelasan, seperti pengelasan butt atau pengelasan soket,tergantung pada persyaratan spesifik dari aplikasi.

Ketahanan yang Lebih Baik di Lingkungan yang Kekerasan

• Ketahanan Korosi: Flang leher las sering diproduksi dari bahan yang sangat tahan terhadap korosi (misalnya, baja tahan karat, baja paduan, atau lapisan khusus).Hal ini membuat mereka ideal untuk digunakan di lingkungan yang keras, termasuk pabrik kimia, sistem laut, dan pipa minyak dan gas.
• Ketahanan suhu dan tekanan tinggi: Mereka dapat menahan suhu dan tekanan kerja yang tinggi tanpa mengorbankan integritas struktural,membuat mereka cocok untuk aplikasi penting di pembangkit listrik, kilang, dan industri lain di mana kondisi ekstrem umum.

Mengurangi Kelelahan dan Stres

• Jalur Aliran Lemes: Desain kerucut flange leher las memastikan bahwa tekanan dan tekanan pipa didistribusikan secara merata, mengurangi risiko kelelahan dari waktu ke waktu.Hal ini membuat flensa leher las ideal untuk aplikasi tekanan tinggi di mana getaran, ekspansi termal, atau tekanan mekanik adalah perhatian.
• Menghilangkan Konsentrasi Tekanan: Tidak seperti flensa lain yang mungkin memiliki sudut tajam atau transisi mendadak, flensa leher las menghilangkan titik konsentrasi stres,membuat koneksi lebih tahan lama di bawah beban dan kondisi yang berfluktuasi.

Perataan dan Kesesuaian yang Lebih Baik

• Perataan presisi: Desain flange leher las memastikan bahwa pipa dan flange sejajar dengan tepat, yang menghasilkan las yang lebih akurat dan kuat.Ini mengurangi kemungkinan masalah keselarasan selama pemasangan dan memastikan penyegelan keseluruhan yang lebih baik.

4. Berbagai Tingkat Titanium

Tingkat Titanium murni (CP) dalam perdagangan

Titanium murni secara komersial adalah titanium yang mengandung jumlah elemen lain yang minimal..Mereka biasanya digunakan dalam aplikasi di mana ketahanan korosi adalah perhatian utama

Kelas 1 (CP-1):

• Komposisi: ~ 99,5% titanium murni, dengan sejumlah kecil oksigen, besi, karbon, dan kotoran lainnya.
• Sifat: Tahan korosi yang sangat baik, fleksibilitas tinggi, dan bentuknya.
• Aplikasi: Lingkungan laut, pengolahan kimia, dan aplikasi yang membutuhkan ketahanan korosi yang tinggi dan kekuatan rendah.

Kelas 2 (CP-2):

• Komposisi: ~ 99,2% titanium murni.
• Properti: Menawarkan keseimbangan ketahanan korosi dan kekuatan. Ini adalah kelas titanium murni yang paling banyak digunakan secara komersial dan lebih kuat daripada Kelas 1.
• Aplikasi: Pengolahan kimia, aplikasi laut, dan medis. Ini juga digunakan dalam wadah tekanan, penukar panas, dan tangki di lingkungan yang agresif.

Kelas 3 (CP-3):

• Komposisi: ~99% titanium murni.
• Properti: Kekuatan lebih tinggi dari Grade 2, namun masih menawarkan ketahanan korosi dan formabilitas yang baik.
• Aplikasi: Pengolahan kimia dan petrokimia, komponen aeroangkasa, dan aplikasi tahan korosi yang kuat lainnya.

Kelas 4 (CP-4):

• Komposisi: ~98,5% titanium murni.
• Properti: Kekuatan tertinggi di antara kelas titanium murni komersial, tetapi masih mempertahankan ketahanan korosi yang sangat baik.
• Aplikasi: Aplikasi kekuatan tinggi seperti pengolahan laut, aerospace, dan kimia di mana kekuatan dan ketahanan korosi diperlukan.

Paduan titanium

Paduan titanium biasanya lebih kuat daripada titanium murni secara komersial dan diproduksi dengan menambahkan unsur paduan seperti aluminium, vanadium, molibdenum, dan lainnya.Paduan ini digunakan dalam aplikasi yang menuntut di mana kekuatan yang lebih tinggi, ketahanan haus yang lebih baik, dan sifat mekanik lainnya diperlukan.

Kelas 5 (Ti-6Al-4V):

• Komposisi: 90% titanium, 6% aluminium, 4% vanadium.
• Sifat: Ini adalah paduan titanium yang paling umum digunakan karena kekuatan tinggi, ketahanan korosi yang sangat baik, dan weldability yang baik.Ini memiliki kekuatan yang lebih baik daripada titanium murni dan mempertahankan formabilitas yang baik.
• Aplikasi: Aerospace, otomotif, implan medis (seperti penggantian sendi), dan aplikasi laut.

Kelas 9 (Ti-3Al-2.5V):

• Komposisi: 90,5% titanium, 3% aluminium, 2,5% vanadium.
• Sifat: Paduan ini lebih kuat dari titanium murni dan memiliki kemampuan las yang baik.tapi paduan lebih ringan dan lebih lentur dari kelas 5.
• Aplikasi: Penerbangan, otomotif, dan aplikasi industri, termasuk tabung, bingkai, dan komponen kekuatan tinggi.

Kelas 12 (Ti-0,3Mo-0,8Ni):

• Komposisi: 88,3% titanium, 0,3% molibdenum, 0,8% nikel.
• Sifat: Kelas 12 menawarkan keseimbangan antara ketahanan korosi titanium murni dan kekuatan paduan titanium.Hal ini juga memiliki weldability yang baik dan sangat tahan terhadap lingkungan kimia yang agresif.
• Aplikasi: Pengolahan kimia, pembangkit listrik, dan lingkungan laut, terutama di mana ketahanan terhadap korosi dan stres penting.

Kelas 23 (Ti-6Al-4V ELI):

• Komposisi: 90% titanium, 6% aluminium, 4% vanadium (interstitial yang sangat rendah).
• Sifat: Ini adalah varian dari Kelas 5 dengan kadar oksigen dan kotoran lainnya yang lebih rendah, yang meningkatkan ketahanan fraktur dan kekuatan kelelahan.Hal ini sangat bermanfaat untuk aplikasi yang membutuhkan kekuatan tinggi dan interstitial rendah.
• Aplikasi: Implan medis (seperti penggantian pinggul dan lutut), aerospace, dan aplikasi industri berkinerja tinggi.

Kelas 7 (Ti-0,15Pd):

• Komposisi: 99% titanium dengan 0,12-0,25% paladium.
• Sifat: Kelas 7 menggabungkan ketahanan korosi Kelas 2 dengan ketahanan korosi yang ditingkatkan dalam lingkungan yang agresif, terutama dalam asam.Penambahan paladium membuatnya lebih tahan terhadap retakan korosi stres dan meningkatkan keseragaman.
• Aplikasi: Pengolahan kimia dan petrokimia, terutama dalam asam klorida dan lingkungan korosif lainnya.

Kelas 11 (Ti-0,3Pd):

• Komposisi: 99% titanium dengan 0,12-0,25% paladium.
• Properti: Sama dengan Grade 7 tetapi dengan kandungan palladium yang sedikit berbeda, memberikan ketahanan korosi yang sangat baik dan kemampuan membentuk yang lebih baik.
• Aplikasi: Digunakan dalam lingkungan kimia yang parah, terutama dalam produksi produk klor-alkali dan industri lain di mana ketahanan korosi sangat penting.

5. Aplikasi

Flange Titanium LHTi dirancang untuk menahan suhu dan tekanan tinggi, membuatnya sangat andal untuk aplikasi yang berbeda.Ini terbuat dari bahan Titanium berkualitas tinggi yang tahan terhadap korosi dan menawarkan kekuatan tinggiPengolahan permukaan produk meliputi polishing, sandblasting, anodizing, dan banyak lagi, membuatnya tahan lama dan tahan lama.

Produk ini dilengkapi dengan jumlah pesanan minimum 1 buah, dan tersedia dengan kisaran harga $ 35 hingga $ 125.Ini dikemas dalam bungkus kayu untuk pengiriman yang aman dan memiliki waktu pengiriman 10 hariSyarat pembayaran untuk produk termasuk T / T, L / C, dan pilihan lainnya.

Flang Titanium LHTi cocok untuk skenario aplikasi yang berbeda, yang meliputi:

• Pipeline: Produk ini digunakan dalam aplikasi pipa, termasuk pipa minyak dan gas, pipa air, dan banyak lagi.memastikan aliran cairan yang lancar.
• Perminyakan: Flange Titanium LHTi digunakan dalam industri minyak bumi untuk berbagai aplikasi, termasuk pemurnian, pengeboran, dan banyak lagi.Ini cocok untuk digunakan di lingkungan suhu tinggi dan tekanan tinggi, sehingga sangat dapat diandalkan.
• Kimia: Produk ini digunakan dalam industri kimia untuk berbagai aplikasi, termasuk pengolahan, transportasi, dan banyak lagi.membuatnya cocok untuk digunakan di lingkungan korosif.

Flange Titanium LHTi sangat andal dan cocok untuk berbagai aplikasi.Dengan kapasitas pasokan 10000, produknya tersedia dengan mudah untuk memenuhi kebutuhan pelanggan yang berbeda.
