ASME Kelas 600 Titanium Slip On Flange Rating

ASME Kelas 600 Titanium Slip On Flange Rating

Kelas 600 adalah kuda kerja pipa bertekanan tinggi, dan slip pada flange dalam kelas itu adalah komponen yang berbeda dari versi Kelas 150 yang memiliki nama yang sama.lingkaran baut tumbuhTambahkan titanium ke gambar dan pertanyaan desain menjadi kekuatan terhadap berat:Flange cukup kuat untuk menahan kelas, tapi sendi masih dibuat oleh dua las filet, dan las, bukan penempaan, menentukan bagaimana perakitan berperilaku dalam layanan.

Apa Arti Kelas 600?

Angka ini adalah kelas tekanan nominal, bukan tekanan kerja. ASME B16.5 memberikan tabel suhu tekanan untuk setiap kelompok bahan, dan tekanan yang diizinkan turun seiring meningkatnya suhu.Sebuah flange Kelas 600 yang membawa sekitar 100 bar pada lingkungan akan membawa jauh lebih sedikit pada 300 C, dan pengurangan tergantung pada kelas, karena Gr2 dan Gr5 memiliki tegangan yang diizinkan yang berbeda.

Slip On Joint di Kelas 600

Sebuah slip pada flange dilampirkan dengan las filet di bagian luar hub dan, di mana akses memungkinkan, las filet kedua di dalam lubang.dan ketebalan tenggorokan masing-masing adalah sekitar 00,7 kali panjang kaki, jadi kaki harus ukuran untuk setengah dorongan tekanan ditambah lentur yang berasal dari flange berputar di bawah beban baut.Pada Kelas 600 flange cukup kaku bahwa las kedua layak akses itu biaya, terutama pada ukuran di atas NPS 4 di mana dorongan tekanan besar.

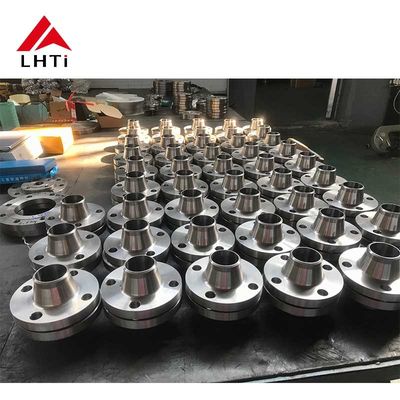

Alternatifnya adalah flange las soket, yang mencakup standar yang sama dan yang ditentukan oleh beberapa gambar untuk saluran tekanan tinggi berlubang kecil.jadi itu cepat untuk menyesuaikan dan keselarasan diriUntuk garis yang berputar pada suhu, slip on dengan dua las filet atau leher las adalah pilihan yang lebih baik.

Pilihan Kelas di Kelas Ini

Dalam kelas 600 perbedaan antara Gr2 dan Gr5 terlihat di hub dan di pengelasan.tapi itu adalah paduan dua fase yang membutuhkan pengisi yang cocok dan input panas yang lebih ketat, dan ketangkasannya lebih rendah dari Gr2. Di mana media korosif daripada tekanan tinggi murni, Gr2 tetap menjadi pilihan praktis dan kelas ini dipenuhi oleh ketebalan daripada kekuatan paduan.

Pemberantasan beban dan muka

Sekrup Kelas 600 membutuhkan beban duduk gasket yang tinggi, dan baut diukur dari beban itu daripada dari tekanan.sendi cincin digunakan ketika tekanan atau konsekuensi membenarkan cincin logam, dan alur kemudian harus dipotong dan diperiksa dengan standar, karena alur yang rusak tidak dapat dipulihkan dengan mengencangkan.dan di mana titanium studs digunakan benang membutuhkan nikel berbasis anti kejang senyawa untuk mencegah galling.

Torsi kunci tidak dapat ditransfer antara bahan. karena gesekan berubah,dan flange memiliki modulus yang lebih rendah dari bajaNilai torsi harus berasal dari pemasok gasket dan pemasok baut bersama-sama, dan dicatat untuk sendi.

Batas Suhu dalam Praktek

Data produk untuk flensa ini mengutip minus 196 sampai 600 C, yang menggambarkan rentang keluarga material daripada rekomendasi untuk setiap kelas.Gr2 mempertahankan kekuatan berguna sekitar 300 C dan Gr5 sekitar 400 CPada suhu kriogenik titanium tetap lentur, itulah sebabnya digunakan untuk saluran gas cair,tapi baut dan gasket harus memenuhi syarat untuk suhu yang sama.

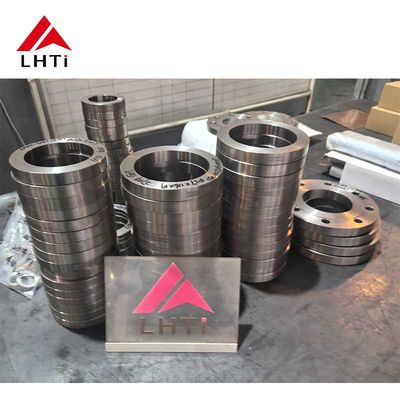

Pemesinan, Permukaan dan Uji

Pengerjaan tempa dilakukan di pusat CNC, dengan lubang, permukaan yang diangkat dan lubang baut yang dipegang pada dimensi B16.5 untuk kelas dan ukuran.3 mikrometer Ra untuk gasket spiral, dan permukaan diperiksa untuk persegi panjang ke lubang dan rata.dan tes dicatat terhadap nomor seri.

Memesan Kelas 600 Slip On

Sebutkan standar, jenis dan kelas, kemudian ukuran, lubang atau pipa diameter luar, permukaan, kelas dan dasar suhu tekanan: misalnya ASME B16.5 slip on, NPS 4, Kelas 600,wajah yang tinggi, Gr2, desain 80 bar pada 200 C. Tambahkan detail las, tes, penandaan dan sertifikat.karena celah lubang dan persiapan las dapat diatur di pabrik jauh lebih murah daripada di rak pipa.
